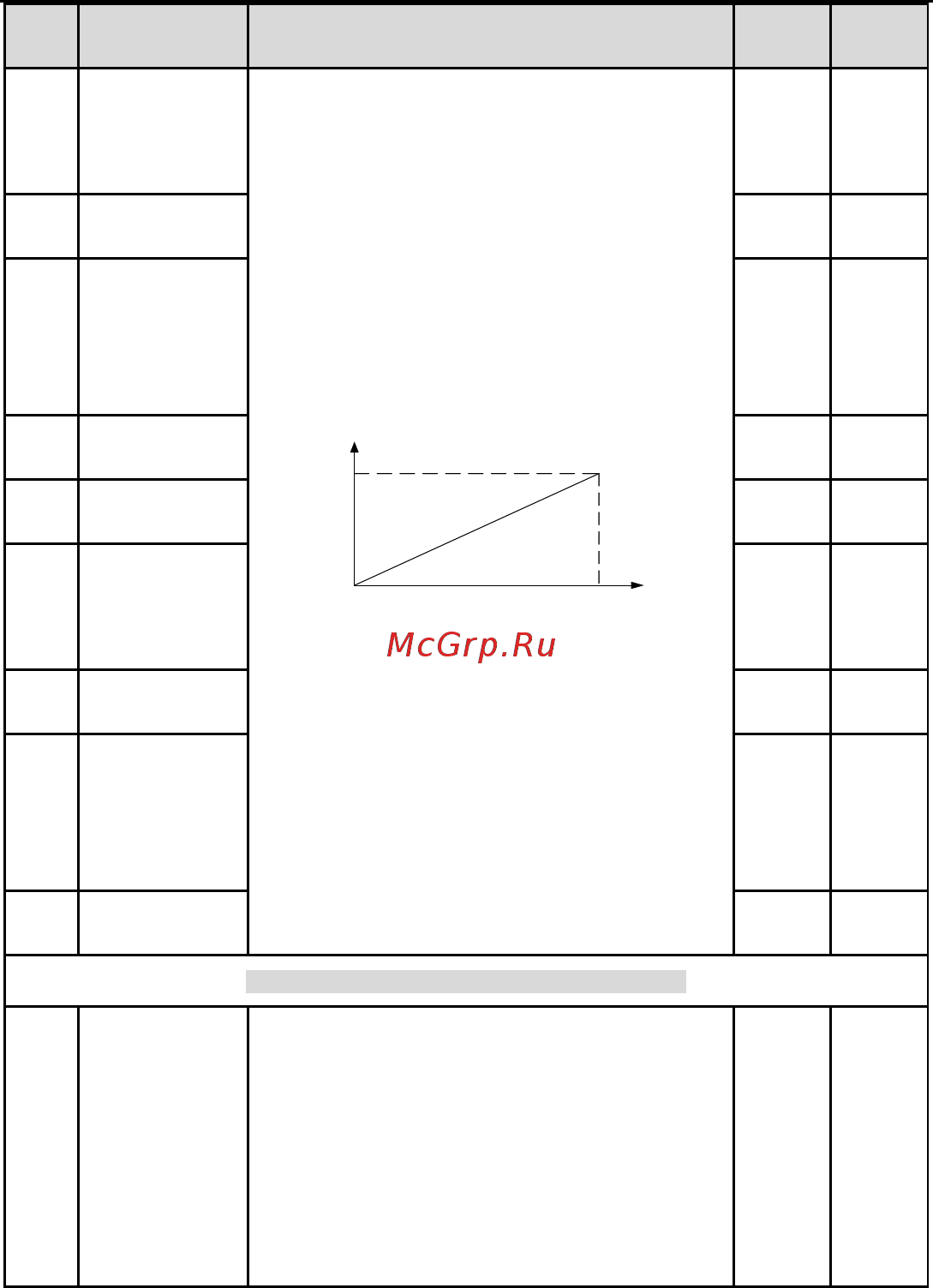

Goodrive100 inverters Фукциональные параметры
57
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
P06.18
Соответствующий
параметр
установки нижнего
предела AO1
значением и аналоговым выходом.
Когда выходное
значение превышает заданный
диапазон
максимального или минимального выхода, он будет
рассчитывать согласно нижнему или верхнему
пределу выхода.
Когда аналоговый выход (токовый выход), 1мА
равен
0.5 В.
В различных случаях отличается соответствующий
аналоговый выход 100% от выходного значения
.
Пожалуйста, обратитесь при каждом приложении
для
получения подробной информации.
10V(20mA)
0.0% 100.0%
A
O
Диапазон уставки: P06.18 0.00 В~10.00 В
Диапазон уставки: P06.19 P06.17~100.0%
Диапазон уставки: P06.20 0.00 В~10.00 В
Диапазон уставки: P06.21 0.000 сек~10.000 сек
Диапазон уставки: P06.22 0.0%~P06.24
Диапазон уставки: P06.23 0.00 В~10.00 В
Диапазон уставки: P06.24 P06.22~100.0%
Диапазон уставки: P06.25 0.00 В~10.00 В
Диапазон уставки: P06.26 0.000 сек~10.000 сек
0.00 В
○
P06.19
Верхний предел
AO1
100.0% ○
P06.20
Соответствующий
параметр
установки
верхнего предела
AO1
10.00 В
○
P06.21
Время
фильтрации AO1
0.000 сек ○
P06.22
Нижний предел
AO2
0.0%
○
P06.23
Соответствующий
параметр
установки нижнего
предела AO2
0.00В ○
P06.24
Верхний предел
AO2
100.0% ○
P06.25
Соответствующий
параметр
установки
верхнего предела
AO2
10.00В ○
P06.26
Время
фильтрации AO2
0.000 сек
○
Группа P07 Человеко-машинный интерфейс
P07.00
Пароль
пользователя
0~65535
Защита паролем будет действовать при задании
любого ненулевого числа.
00000: Снимите предыдущего пароля
пользователя, и
сделать недействительной защиту паролем.
После того, как пароль пользователя становится
действительным, если ввести неправильный пароль,
то пользователи не могут войти в меню параметров.
Только правильный пароль может позволить
0 ○
