KSB Etabloc ETB 80-65-315/ 09002 280M [20/60] Etabloc
![KSB Etabloc ETB 80-65-315/ 01854 180M [20/60] Etabloc](/views2/1581196/page20/bg14.png)

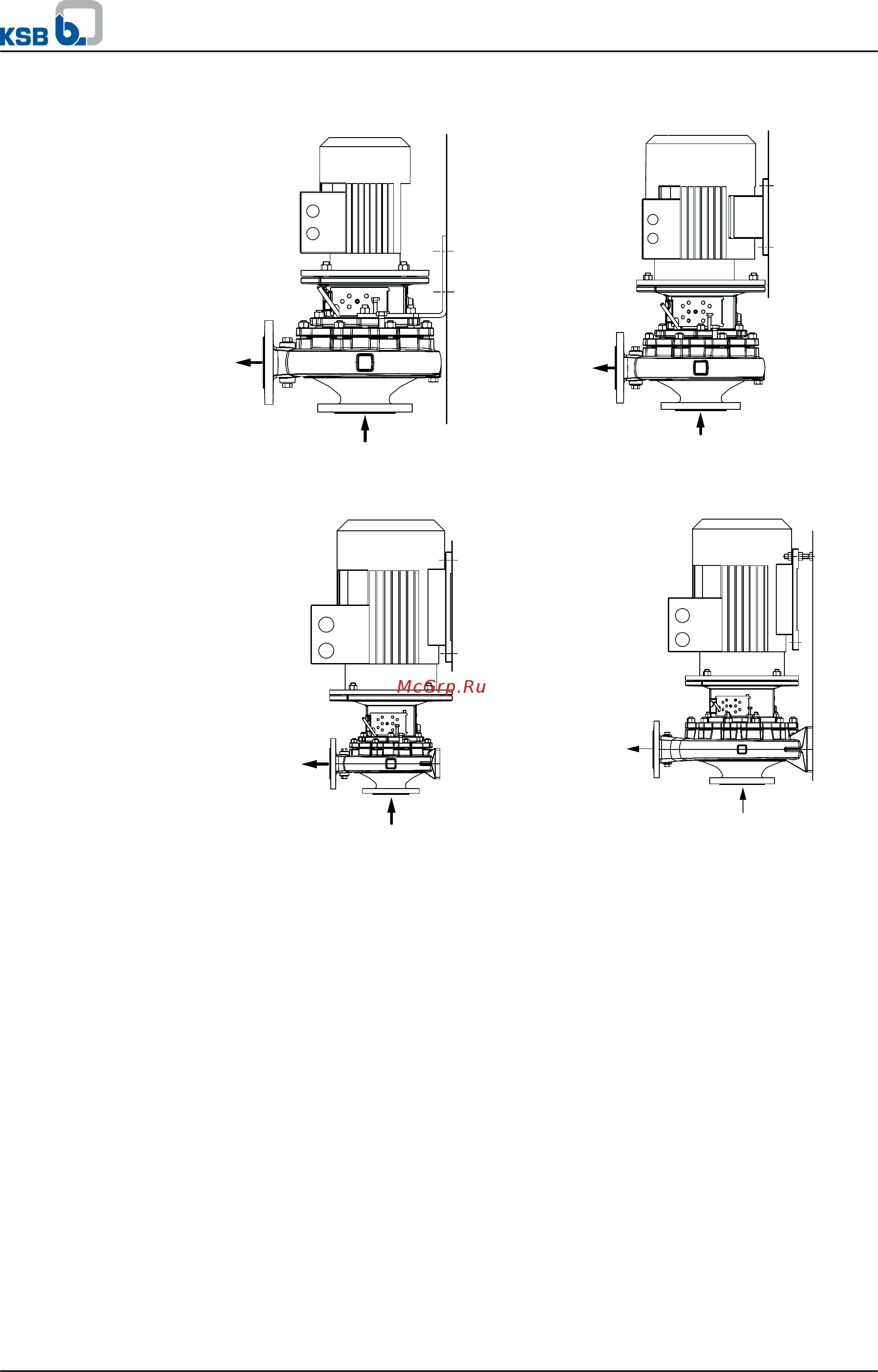

Вертикальная установка
Насосные агрегаты с опорной лапкой
и двигателем типоразмера не более
112
Насосные агрегаты, двигатели
типоразмера с 132 по 180
Насосные агрегаты, двигатели
типоразмера с 200 по 250, 2-
полюсные
Насосные агрегаты, двигатели
типоразмера с 200 по 250, 4-
полюсные
4 Описание насоса/насосного агрегата
20 из 60
Etabloc
