✓ Поврежденные или изношенные детали заменены оригинальными запчастями.
✓ Уплотнительные поверхности очищены.
1. При необходимости обезопасить съемный блок от опрокидывания, например,
подперев или подвесив его.
2. Установить новую уплотнительную прокладку 400.10 в посадочный поясок
спирального корпуса 102.
3. Только для исполнений с привинчиваемой крышкой корпуса: ослабить
отжимные винты 901.31, но не вывинчивать их совсем.
4. Задвинуть съемный блок в спиральный корпус 102.
5. В зависимости от размера насоса/двигателя установить соответствующую
опорную лапу 183.
6. Закрутить шестигранные гайки 920.15 (при исполнении с привинчиваемой
крышкой корпуса) или 920.01 (при исполнении с зажимной крышкой корпуса) на
спиральном корпусе 102.

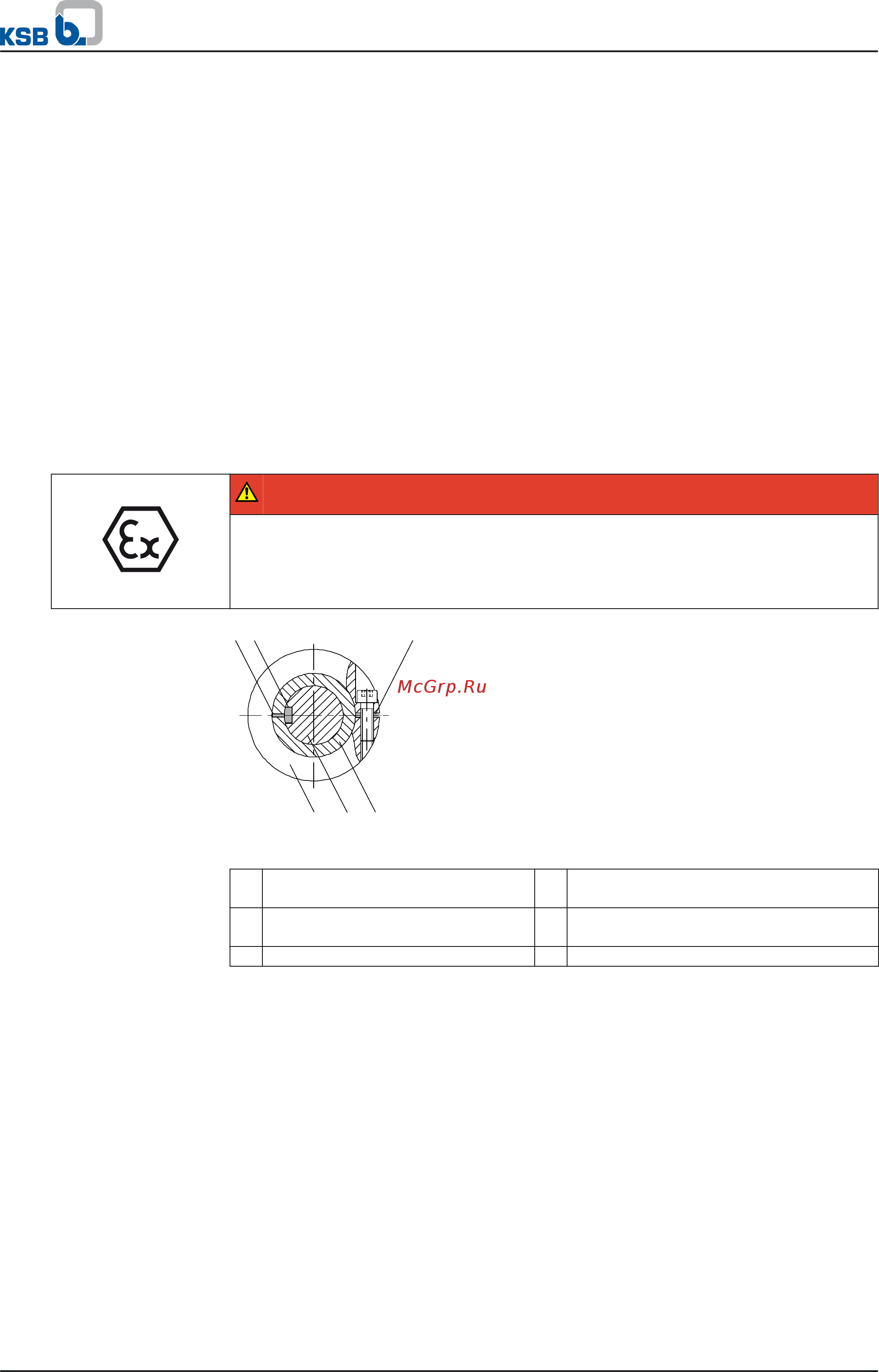

7.5.5 Монтаж двигателя
ОПАСНО
Ненадлежащее соединение вала
Опасность взрыва!
▷ Установить соединение вала между насосом и двигателем согласно указаниям
в руководстве.
54
1 2 3
6
1167:455/4
Рис. 9: Установка торца вала двигателя на вал
1 Щелевое отверстие вала 2 Паз под призматическую шпонку торца
вала двигателя
3 Щелевое отверстие зажимного
кольца
4 Зажимное кольцо
5 Вал двигателя 6 Вал
✓ Указание и шаги с (⇨ Глава 7.5.1 Страница 42) по (⇨ Глава 7.5.4 Страница 44)
учтены и выполнены.
1. Установить торец вала двигателя на вал 210 и следить за тем, чтобы паз под
призматическую шпонку торца вала двигателя и щелевое отверстие вала 210
были совмещены и находились напротив щелевого отверстия зажимного
кольца 515 (см. рис.: «Установка торца вала двигателя на вал»).
2. Закрутить винты с внутренним шестигранником 914.24.
3. Ослабить шестигранные винты 901.50.
