KSB Etabloc ETB 80-65-315/ 09002 280M [47/60] Резерв запасных частей
![KSB Etabloc ETB 200-150-250/ 03004 200L [47/60] Резерв запасных частей](/views2/1581196/page47/bg2f.png)
H I

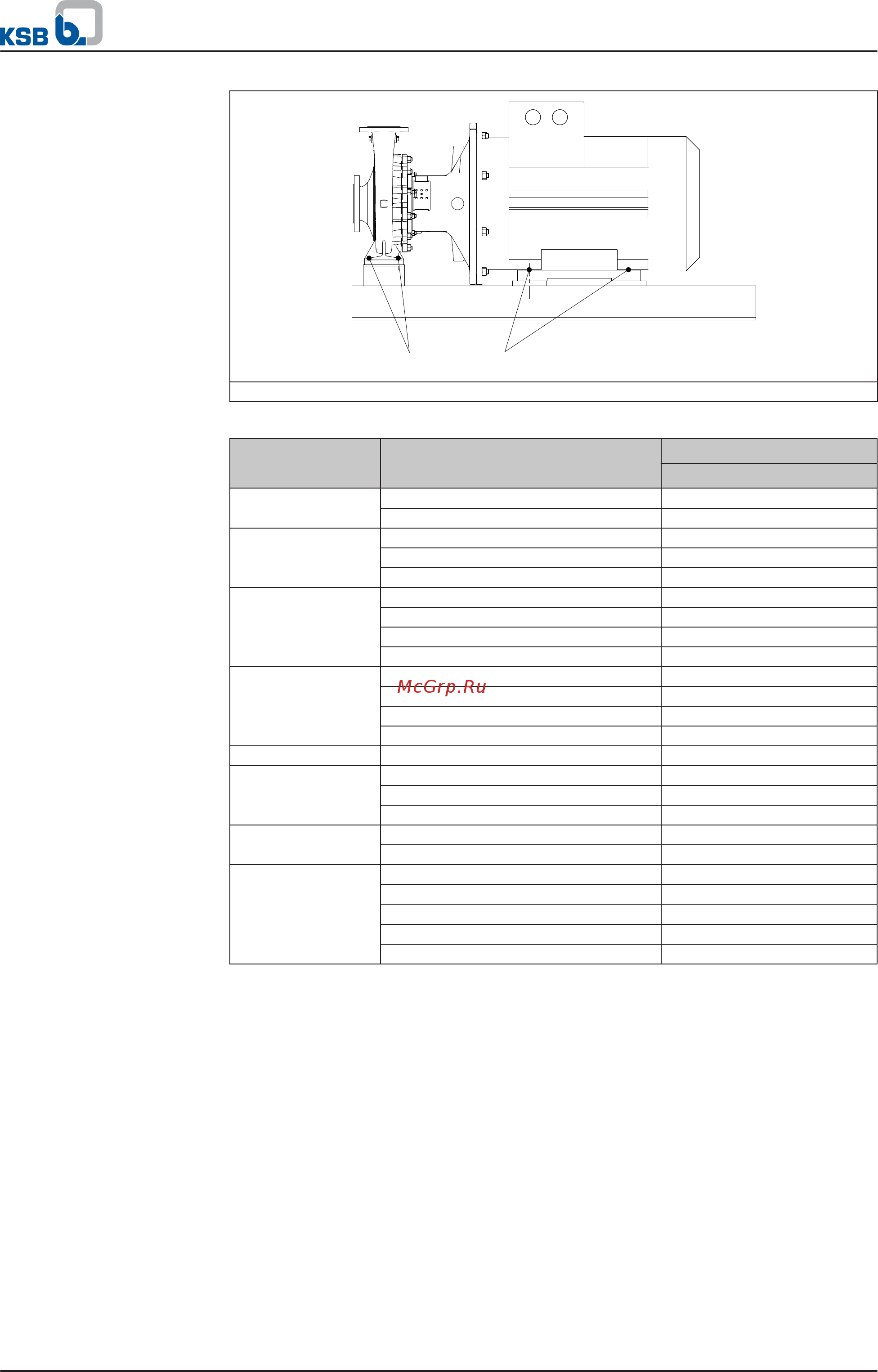

Исполнение с фундаментной плитой
Таблица 17: Моменты затяжки резьбовых соединений насоса
Позиция Резьба Момент затяжки
[Нм]
A M12 55
M16 130
B M12 × 1,5 55
M24 × 1,5 130
M30 × 1,5 170
E M8 20
M10 38
M12 55
M16 130
F M6 15
M8 38
M10 85
M12 91
G M6 5
H M12 30
M16 75
M20 75
I M20 140
M24 140
X 1/8 25
1/4 55
3/8 80
1/2 130
3/4 220
7.7 Резерв запасных частей
7.7.1 Заказ запасных частей
При заказе резервных и запасных частей необходимо указать следующие данные:
▪ Номер заказа
▪ Номер позиции заказа
▪ Порядковый номер
▪ Типоряд
▪ Типоразмер
▪ Исполнение по материалу
▪ Код уплотнения
▪ Год выпуска
7 Техобслуживание/текущий ремонт
Etabloc
47 из 60
