9.1.4 Исполнение с двойным тандемным торцевым уплотнением
[ Поставляется только упаковочными единицами
509
161
720.32
24E
433.01
412.15
902.02
433.02
471
920.02
523
523
400.75
400.75
720.32
24A
550.96
931.95
901.50
411.35
562.25
UG1443128_D01_101/02

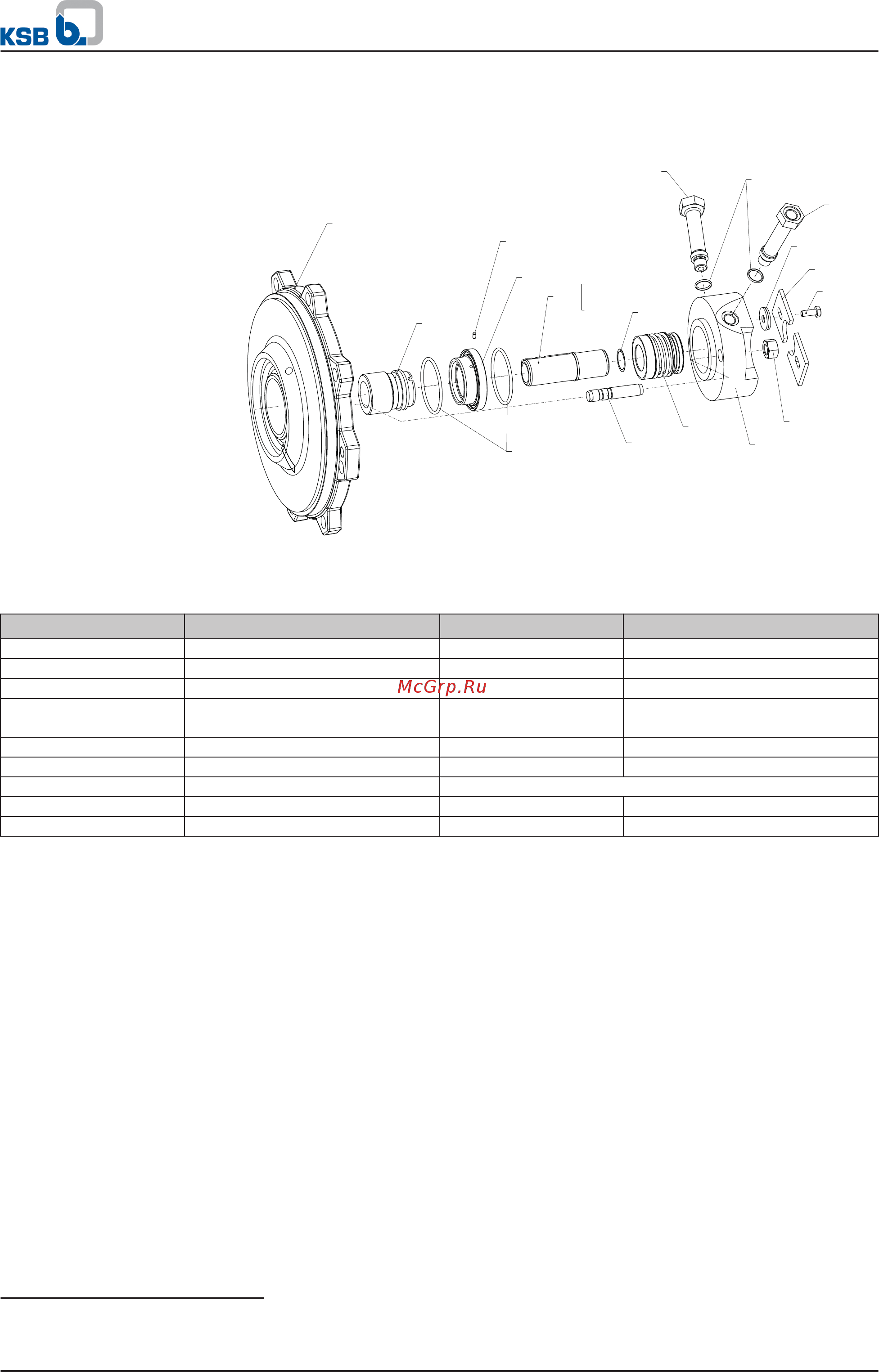

Рис. 14: Исполнение с двойным тандемным торцевым уплотнением
Таблица 25:
Спецификация деталей
13)
Номер детали Наименование детали Номер детали Наименование детали
161 Крышка корпуса 562.25 Цилиндрический штифт
400.75 Уплотнительная прокладка 720.32 Фитинг
411.35 Уплотнительное кольцо 901.50 Винт с шестигранной головкой
412.15 Уплотнительное кольцо круглого
сечения
902.02 Шпилька
433.01/.02 Торцевое уплотнение 920.02 Шестигранная гайка
471 Крышка уплотнения 931.95 Стопорная шайба
509 Прокладочное кольцо Дополнительные присоединения:
523 Втулка вала 24A Выход буферной среды
550.96 Шайба 24E Вход буферной среды
13)
В зависимости от типоразмера и материала некоторые детали могут отсутствовать.
