УКАЗАНИЕ
При монтаже уплотнения для снижения сил трения втулку вала и место посадки
неподвижного кольца торцового уплотнения смочить водой.
8. Установить вращающуюся часть торцевого уплотнения (уплотнительное
кольцо) на втулку вала 523.
Для торцевых уплотнений с монтажной длиной L
1k
согласно EN 12756 (исполнение
KU) соблюдать приведенный установочный размер b:
b
1 2 43

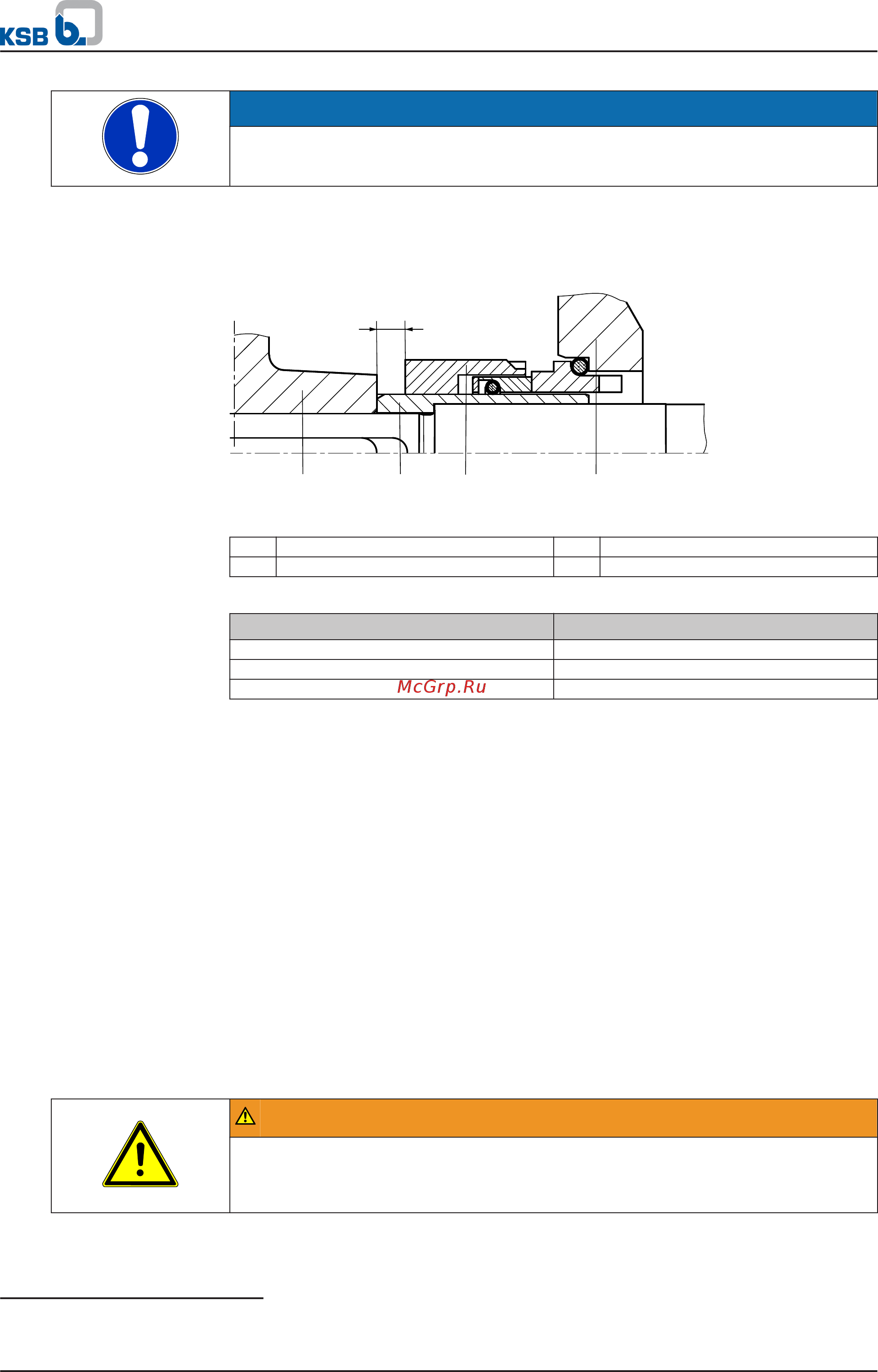

Рис. 8:
Установочный размер b торцевого уплотнения
1 Рабочее колесо 2 Втулка вала
3 Торцевое уплотнение 4 Крышка корпуса
Таблица 15: Установочные размеры торцевого уплотнения
Узел вала
6)
Установочный размер b
25 7,5 mm
35 10 mm
55 15 mm
7.5.3 Монтаж рабочего колеса
✓ Указания и шаги с (⇨ Глава 7.5.1 Страница 42) по (⇨ Глава 7.5.2 Страница 43)
учтены и выполнены.
✓ Предварительно смонтированный узел (двигатель, вал, фонарь привода,
крышка корпуса) и детали находятся на чистой и ровной площадке для
монтажа.
✓ Все снятые детали очищены и проверены на износ.
✓ Поврежденные или изношенные детали заменены оригинальными запчастями.
✓ Уплотнительные поверхности очищены.
1. Вставить призматическую шпонку 940.01 и надеть рабочее колесо 230 на вал
210.
2. Затянуть гайку 920.95 и стопор 930.95, при необходимости шайбу 550.95.
Соблюдать момент затяжки резьбы. (⇨ Глава 7.6 Страница 46)
7.5.4 Монтаж сменного блока
ПРЕДУПРЕЖДЕНИЕ
Опрокидывание съемного узла
Защемление рук и ног!
▷ Подпереть или подвесить сторону насоса со съемным узлом.
✓ Шаги и указания с (⇨ Глава 7.5.1 Страница 42) по (⇨ Глава 7.5.3 Страница 44)
учтены и выполнены.
6)
Соответствующий узел вала см. в техпаспорте
7 Техобслуживание/текущий ремонт
44 из 60
