2. Перед подсоединением к трубопроводу удалить заглушки с фланцев
всасывающего и напорного патрубков насоса.
ВНИМАНИЕ
Сварочный грат, окалина и другие загрязнения в трубопроводах
Повреждение насоса!
▷ Удалить загрязнения из трубопроводов.
▷ При необходимости установить фильтр.
▷ Соблюдать указания в (⇨ Глава 7.2.2.2 Страница 39) .
3. Проверить наличие инородных тел внутри насоса, при наличии удалить их.
4. При необходимости установить фильтр в трубопровод (см. рисунок: Фильтр в
трубопроводе).
1
2

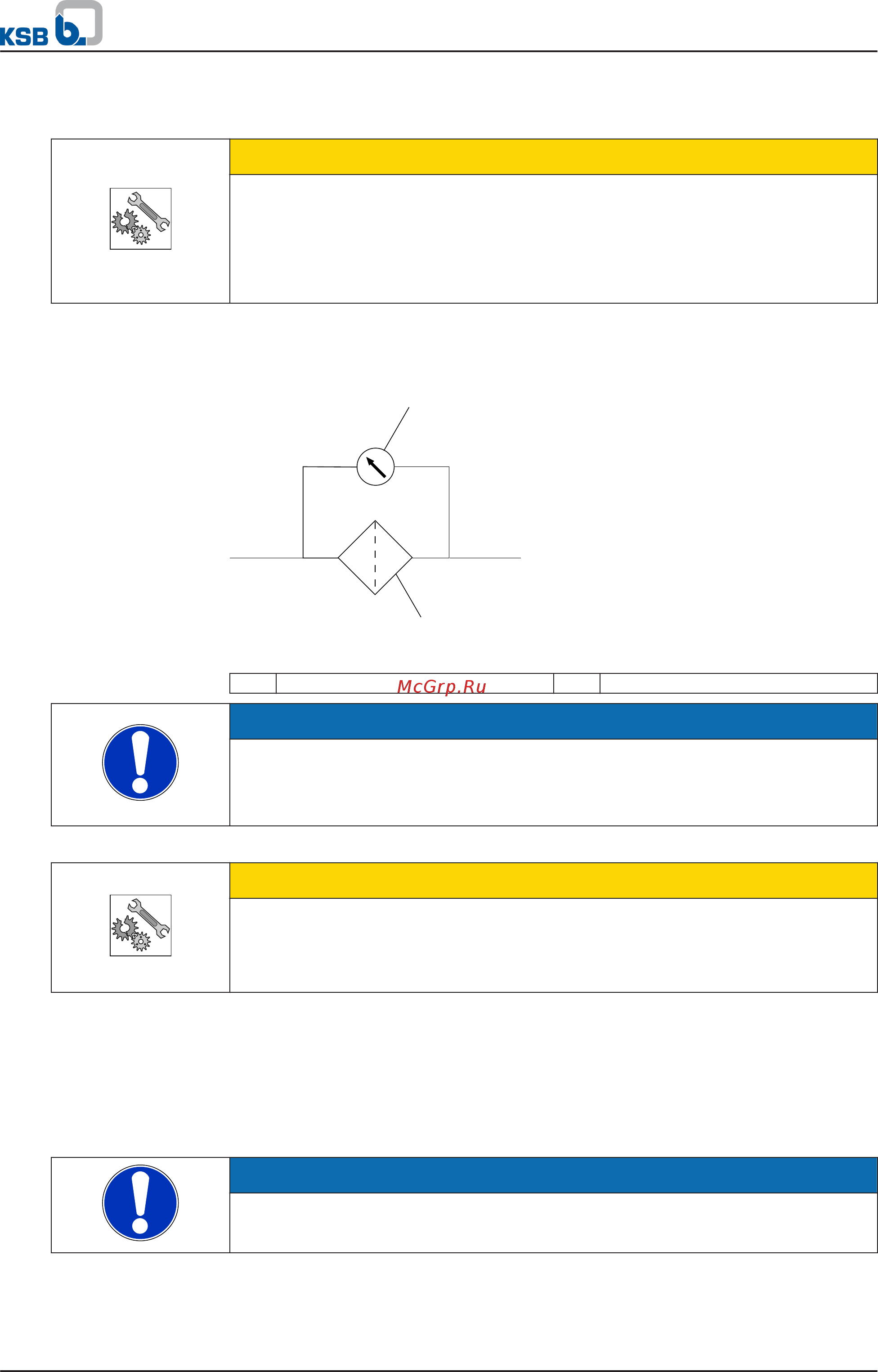

Рис. 6: Фильтр в трубопроводе
1 Дифференциальный манометр 2 Фильтр
УКАЗАНИЕ
Использовать фильтр с проволочной сеткой 0,5 мм х 0,25 мм (размер ячейки х
диаметр проволоки) из коррозионностойких материалов.
Применять фильтр с тройным сечением трубопровода.
Хорошо зарекомендовали себя колпачковые фильтры.
5. Соединить насосный патрубок с трубопроводом.
ВНИМАНИЕ
Агрессивные протравочные и моющие средства
Повреждение насоса!
▷ Вид и продолжительность работ по очистки трубопроводов методом промывки
или протравливания зависят от материалов корпуса и уплотнений.
5.4.2 Допустимые силы и моменты на насосных патрубках
Никакие силы и моменты, передаваемые от системы трубопроводов (например, из-
за скручивания, теплового расширения), не должны воздействовать на насос.
5.4.3 Компенсация вакуума
УКАЗАНИЕ
При перекачке из резервуаров, находящихся под вакуумом, рекомендуется
разместить трубопровод для компенсации вакуума.
Для трубопровода компенсации вакуума действуют следующие параметры:
▪ Номинальный диаметр трубопровода составляет 25 мм.
5 Установка / Монтаж
Etabloc
25 из 60
