9.1.2 Исполнение с одинарным торцевым уплотнением и зажимной крышкой
корпуса
Таблица 22: Этот чертеж действителен для следующих типоразмеров:
40-25-160 50-32-125.1
50-32-160.1
50-32-125
50-32-160
65-40-125
65-40-160
65-50-125
65-50-160
80-65-125
80-65-160
100-80-160
100-80-200
125-100-160
125-100-200
150-125-200 200-150-200
[ Поставляется только упаковочными единицами
1M
6D
903.03
411.03
1M
903.04
411.04
903.01
411.01
102
102
411.01/.02/.03/.04
502.01
902.01/.50
903.01/.02/.03/.04
920.01
903.02
411.02
6D
502.01
920.95
930.95
550.95
230
400.10
433
502.02
400.75
523
523
400.75
161
161
502.02
6B
210
940.01 931.95
901.50
914.24
515
515
914.24
210
515
515
914.24
550.95
920.95
930.95
940.01
68-3.01/.02 68-3
902.11
801
920.11
341
341
68-3.01/.02
901.31
902.11
920.11
183
920.01
914.22
901.31
902.01
902.50

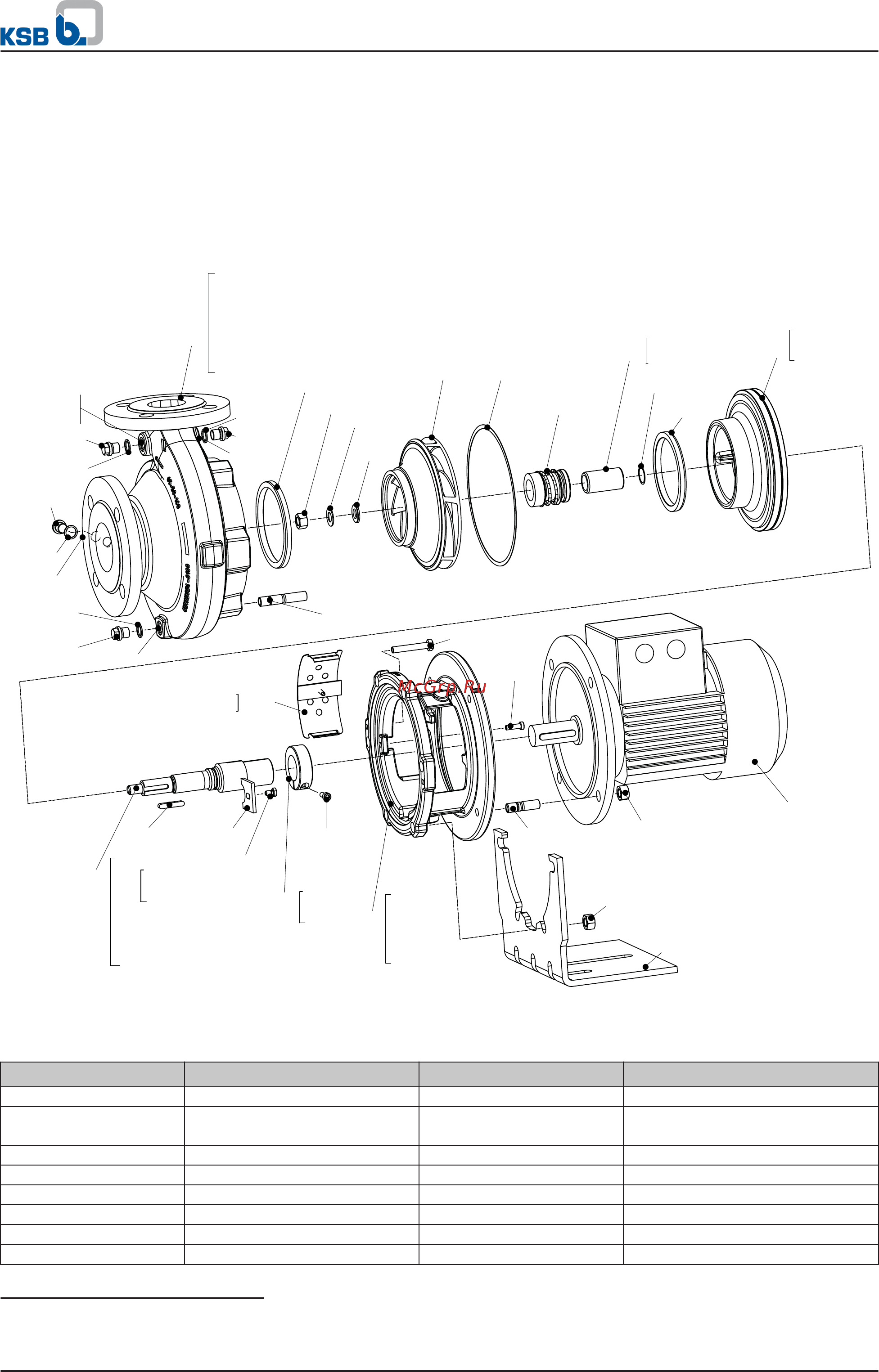

Рис. 12: Исполнение с одинарным торцевым уплотнением и зажимной крышкой корпуса
Таблица 23: Спецификация деталей
11)
Номер детали Наименование детали Номер детали Наименование детали
102 Спиральный корпус 68-3.01/.02 Крышка
146 Промежуточный фонарь 801 Двигатель с фланцевым
креплением
161 Крышка корпуса 901.30/.31/.50 Винт с шестигранной головкой
183 Опорная лапа 902.01/.06/.11/.15/.50/.51 Шпилька
210 Вал 903.01/.02/.03/.04/.08 Резьбовая пробка
230 Вал 914.22/.24 Винт с цилиндрической головкой
341 Фонарь привода 920.01/.06/.11/.15/.95 Шестигранная гайка
400.10/.75 Уплотнительная прокладка 930.95 Пружинная шайба
11)
В зависимости от типоразмера и материала некоторые детали могут отсутствовать.
