▪ Ввод трубопровода в резервуар находится выше максимально допустимого
уровня жидкости в резервуаре.
1 2
5
43
6

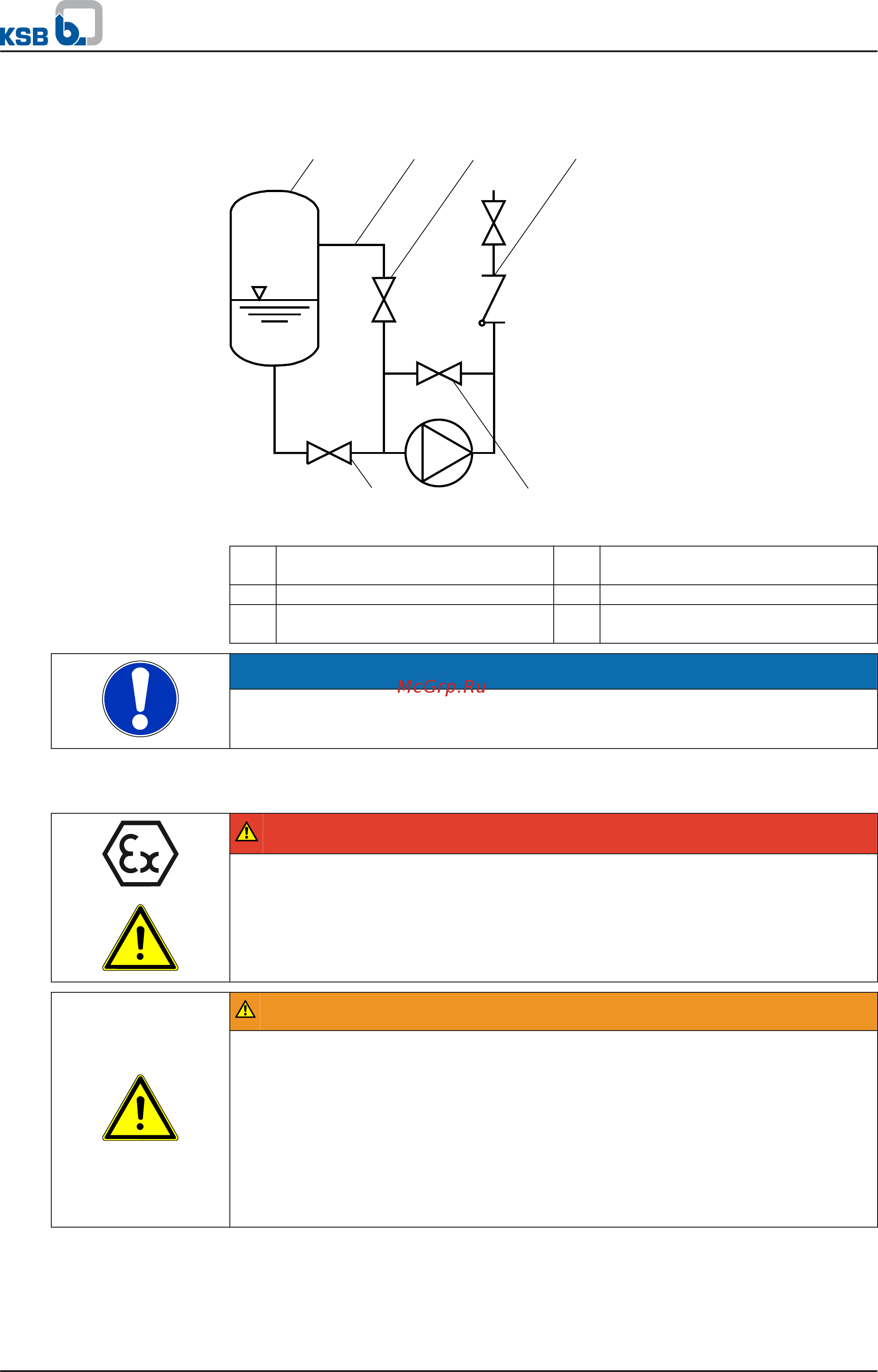

Рис. 7: Компенсация вакуума
1 Вакуумный резервуар 2 Трубопровод для компенсации
вакуума
3 Запорный орган 4 Обратный клапан
5 Главный запорный вентиль 6 Вакуум-уплотненный запорный
вентиль
УКАЗАНИЕ
Дополнительный трубопровод с запорным органом (уравнительный трубопровод
напорного патрубка) облегчает удаление воздуха из насоса перед пуском.
5.4.4 Дополнительные присоединения
ОПАСНО
Образование взрывоопасной атмосферы при смешивании несовместимых
жидкостей во вспомогательных трубопроводах
Опасность ожога!
Опасность взрыва!
▷ Убедитесь в совместимости затворной и перекачиваемой жидкостей.
ПРЕДУПРЕЖДЕНИЕ
Не выполненные или неправильно выполненные дополнительные
присоединения (затворная жидкость, промывочная жидкость и т. д.)
Опасность травмирования вытекающей перекачиваемой средой!
Опасность ожога!
Нарушение работы насоса!
▷ Соблюдать количество, размеры и расположение дополнительных
присоединений, показанных на схеме установки и схеме трубопроводов, а
также на табличках насосов (при наличии).
▷ Использовать предусмотренные дополнительные присоединения.
5 Установка / Монтаж
26 из 60
