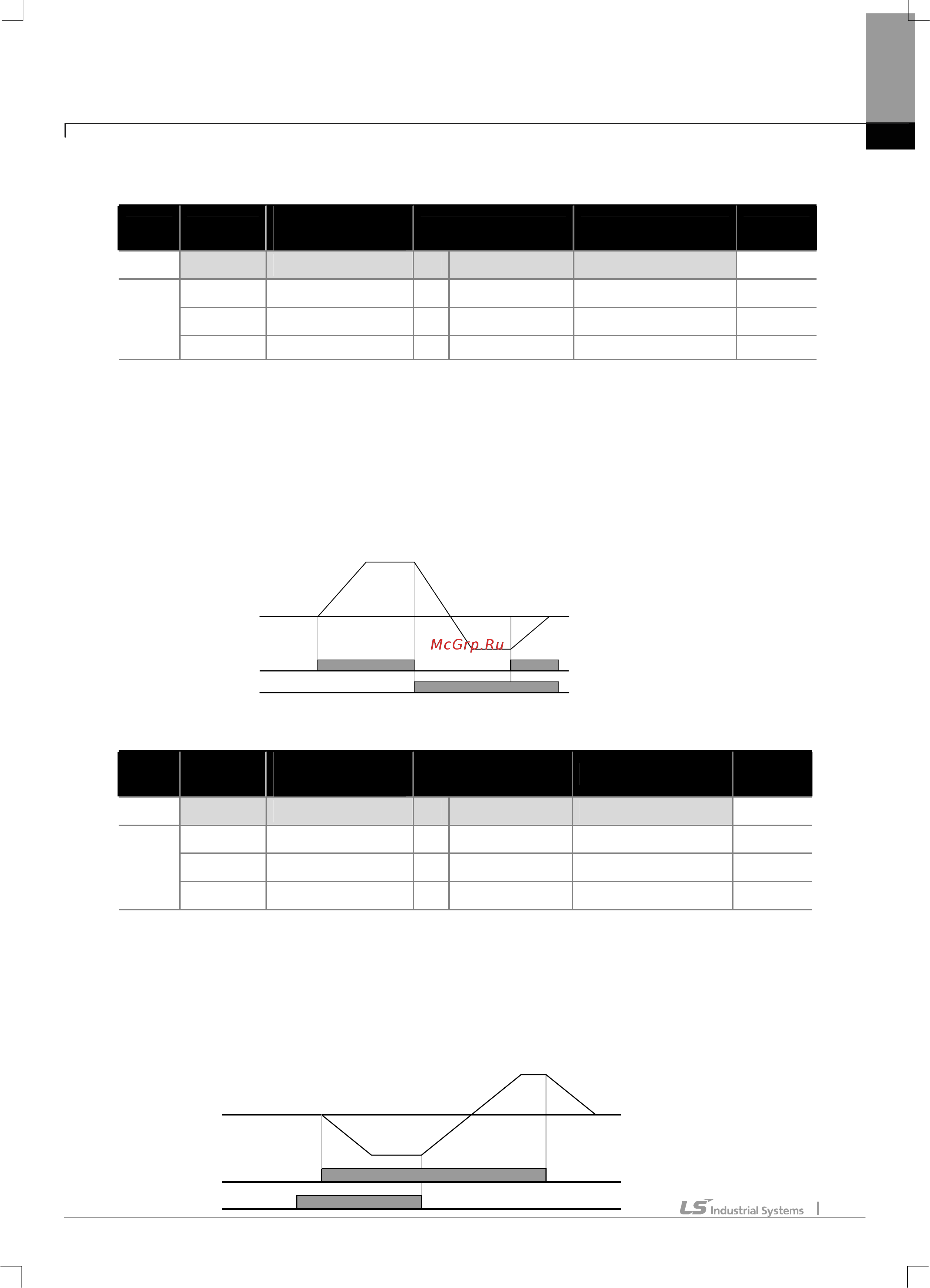

Глава 7 Основные функции
7-12
2) Задание команд от дискретных входов вариант 1: Fx/Rx-1
Группа Код No.
Индикация на
дисплее
Начальное значение Диапазон установки Ед. изм.
DRV 06 Cmd Source 1 Fx/Rx-1 - -
65~75 Px Define 1 FX - -
65~75 Px Define 2 RX - -
IN
88 Run On Delay - 1.00 0.00 – 100 с
* Дискретные входы : P1~P8, P9~P11 (опциональная плата)
Установите параметр 06 группы DRV в Fx/Rx-1. Выберете входы, которые будут использоваться для подачи
сигналов на пуск в прямом и обратном направлении, установив параметры IN 65~75. Если одновременно
подаются сигналы FX и RX преобразователь останавливается.
IN-88 Задержка запуска: Преобразователь запускается с установленной задержкой после активации команды
FX или RX. Данная функция используется, когда требуется
синхронизация по времени с внешними устройствами.
3) Задание пусковых команд от дискретных входов вариант 2 : Fx/Rx-2
Группа Код No.
Индикация на
дисплее
Начальное значение Диапазон установки Ед. изм.
DRV 06 Cmd Source 2 Fx/Rx-2 - -
65 – 75 Px Define 1 FX - -
65 – 75 Px Define 2 RX - -
IN
88 Run On Delay - 1.00 0.00 – 100 с
* Px : P1~P8, P9~P11 (опциональная плата)
Клемма FX используется для пуска и останова, а клемма RX для выбора направления вращения. Установите
параметр 06 группы DRV в Fx/Rx-2. Задайте номера дискретных входов, которые будут выполнять функции FX и
RX в параметрах IN 65~75.
IN-88 Run On Delay: Пусковые команды выполняются с заданной задержкой по времени. Данная функция может
использоваться, если требуется синхронизация с внешним оборудованием.
F
X
R
X
Ч
астота
F
X
R
X
Ч
астота
