![Ls SV1100iS7-4 [44/319] Отсоединение верхней крышки перед подключением 90 160 квт](/img/pdf.png)
Ls SV1100iS7-4 [44/319] Отсоединение верхней крышки перед подключением 90 160 квт
![Ls SV1100iS7-4 [44/319] Отсоединение верхней крышки перед подключением 90 160 квт](/views2/1584734/page44/bg2c.png)
Глава 4 Подключение
4-3

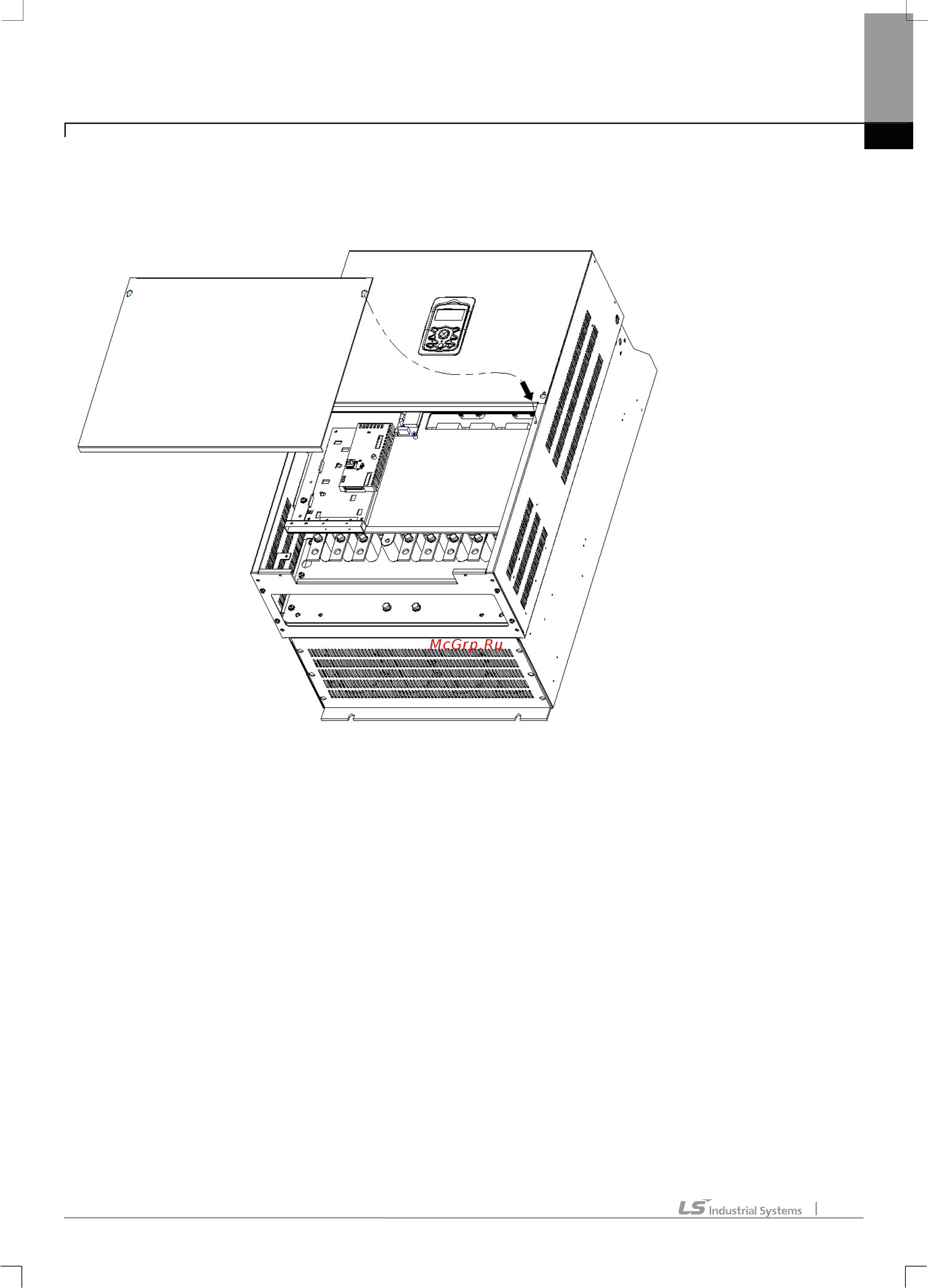

4.1.2 Отсоединение верхней крышки перед подключением (90 – 160 кВт)
Для снятия нижней фронтальной панели освободите правые/левые фиксирующие болты. Затем, подсоедините силовые
провода к клеммам (R/S/T, P/N, U/V/W) и управляющие провода к клеммам, опции энкодера, опции связи, ПЛК и т.д.
