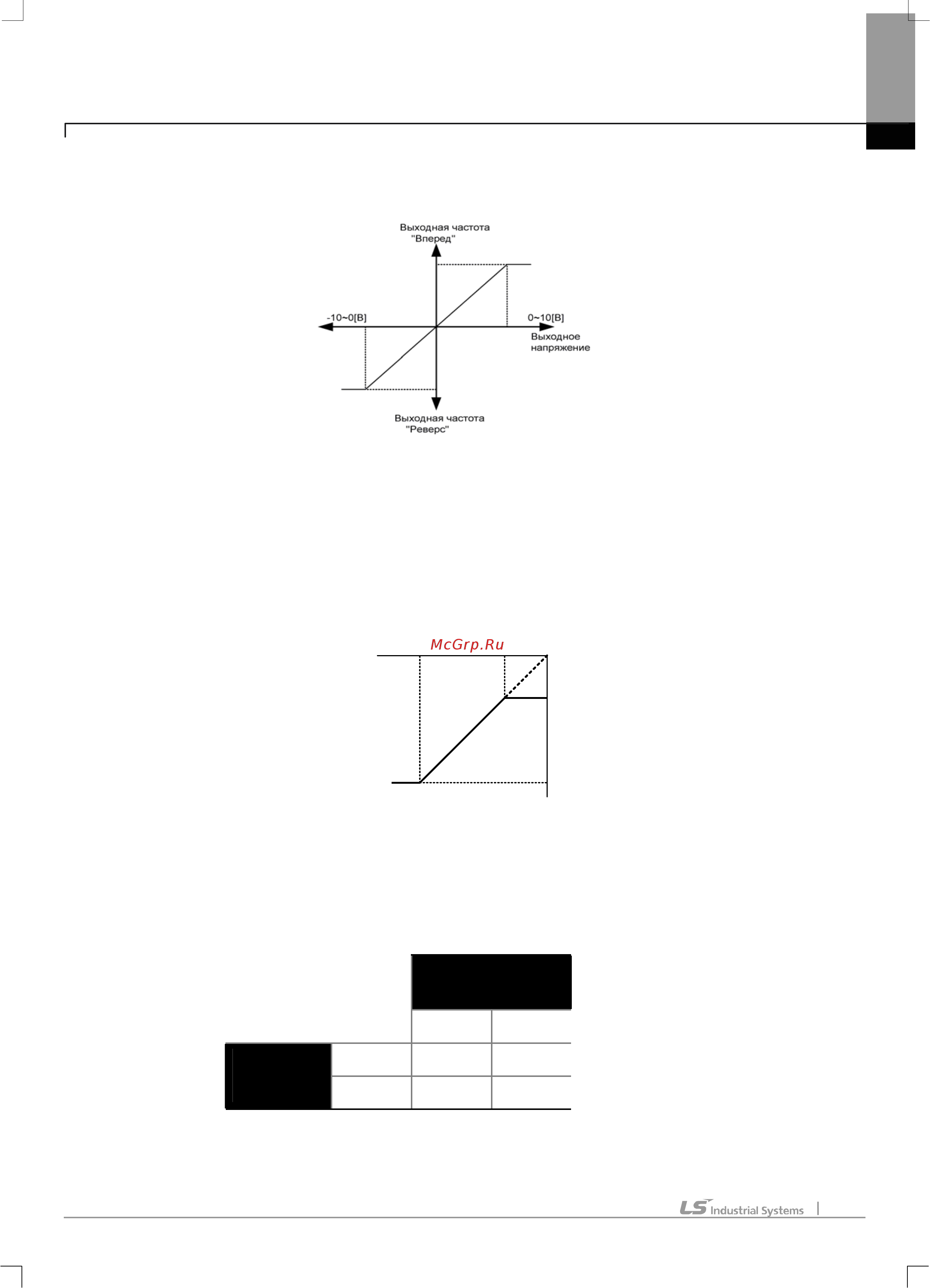

Глава 7 Основные функции
7-5
Зависимость выходной частоты от входного напряжения (-10 – +10В) на рисунке ниже.
IN-12 V1 –volt x1’~ IN-15 V1 –Perc y2’: Установка диапазона и сдвига шкалы частоты для аналогового входа.
Например: Если минимальное напряжение -2В, значение частоты для -2В составляет 10%, максимальное
напряжение -8В и соответствующее ему выходное значение 80%, то диапазон для частоты будет от 6 до 48 Гц
(При максимальной
частоте 60 Гц).
Для установки диапазона 0 – +10В установите параметры IN-08 V1 Volt X1 – IN-11 V1 Perc y2.
В таблице ниже приведено задание направления вращения при помощи биполярного входа по напряжению и
управляющих сигналов от клавиатуры или дискретных входов.
Входное
напряжение
0 – 10В -10 – 0В
FWD FWD REV
Команда
направления
REV REV FWD
IN
-
12
IN
-
14
IN
-
13
IN
-
15
З
аданная частота
Вход V1
-
8
В
-
2
В
6
Г
ц
4
8 Г
ц
