Глава 8 Дополнительные функции
8-58

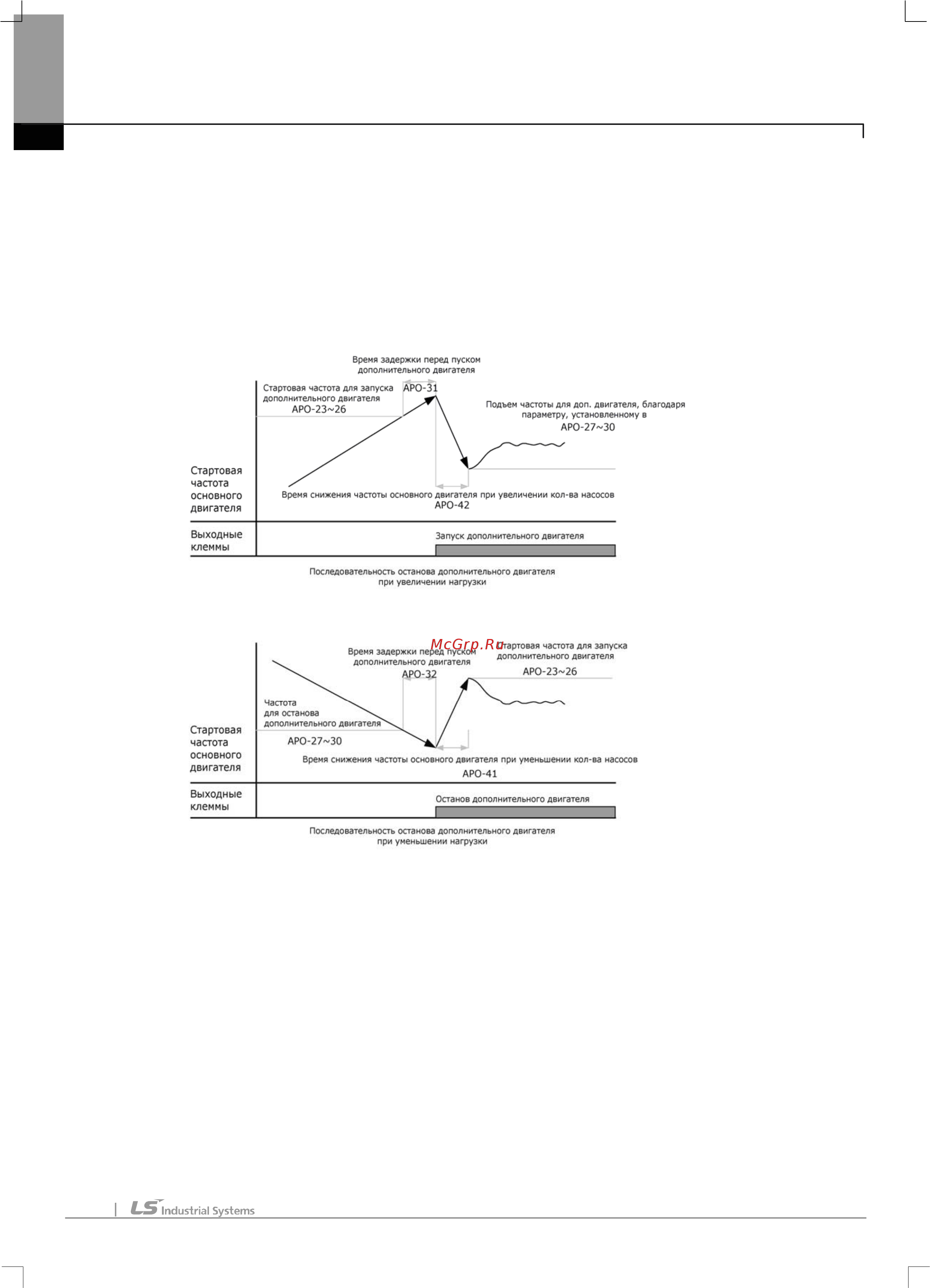

APO-41 Aux Acc Time, APO-42 Aux Dec Time: При запуске/остановке дополнительного двигателя
преобразователь отключает ПИД регулятор основного двигателя и выполняет его торможение/разгон. При
запуске дополнительного двигателя основной двигатель снижает скорость в течение времени, заданном в
параметре APO-42. Когда дополнительный двигатель останавливается, основной двигатель увеличивает
скорость в течение времени, заданного в параметре APO-41. Детальное описание работы ПИД регулятора
основного двигателя смотрите на стр. 8-12.
2) Автоматическая замена двигателя
Последовательность запуска основного двигателя и вспомогательного двигателя может быть изменена
автоматически. Если в работе постоянно находится только один двигатель, срок его службы сокращается.
Поэтому можно использовать чередование последовательности запуска двигателей для выравнивания их
срока службы.
APO-35 Auto Ch Mode: Выбор режима автоматической
замены двигателя.
0 : None
Выполняется заданная в APO-21 последовательность работы двигателей. Функция автозамены двигателей
не активна.
