Глава 7 Основные функции
7-20
ADV-03 Acc S Start: Параметр задает растяжку кривой разгона S-типа. Используется для настройки сглаженной
части кривой при начале разгона. Параметр определяет отношение длины сглаженного участка разгонной кривой,
к длине кривой, требуемой для разгона до ½ заданной частоты. Например: если ADV-03 Acc S Start установлен в
50% и заданная частота равна 60 Гц, то разгон от 0 до 15 Гц будет
по сглаженной кривой, а разгон от 15 до 30 Гц
будет по линейной зависимости.
ADV-04 Acc S End: Используется для настройки кривой на участке достижения заданной частоты. Параметр
определяет отношение длинны сглаженного участка разгонной кривой, к длине кривой, требуемой для разгона от
½ до заданной частоты. Например: если параметр Acc S End установлен в 50%, то линейная характеристика
разгона будет
от 30 до 45 Гц, а сглаженная кривая будет от 45 до 60 Гц.
ADV-05 Dec S Start ~ ADV-06 Dec S End: Задают растяжку кривой торможения. Принцип установки параметров
такой же как для кривой разгона S-типа.
Расчет времени разгона/торможения для кривой S-типа:
Acc Time = Set Acc Time + Set Acc Time x (ADV-03)/2 + Set Acc Time x (ADV-04)/2
Dec Time = Set Dec Time + Set Dec Time x (ADV-05)/2 + Set Dec Time x (ADV-06)/2

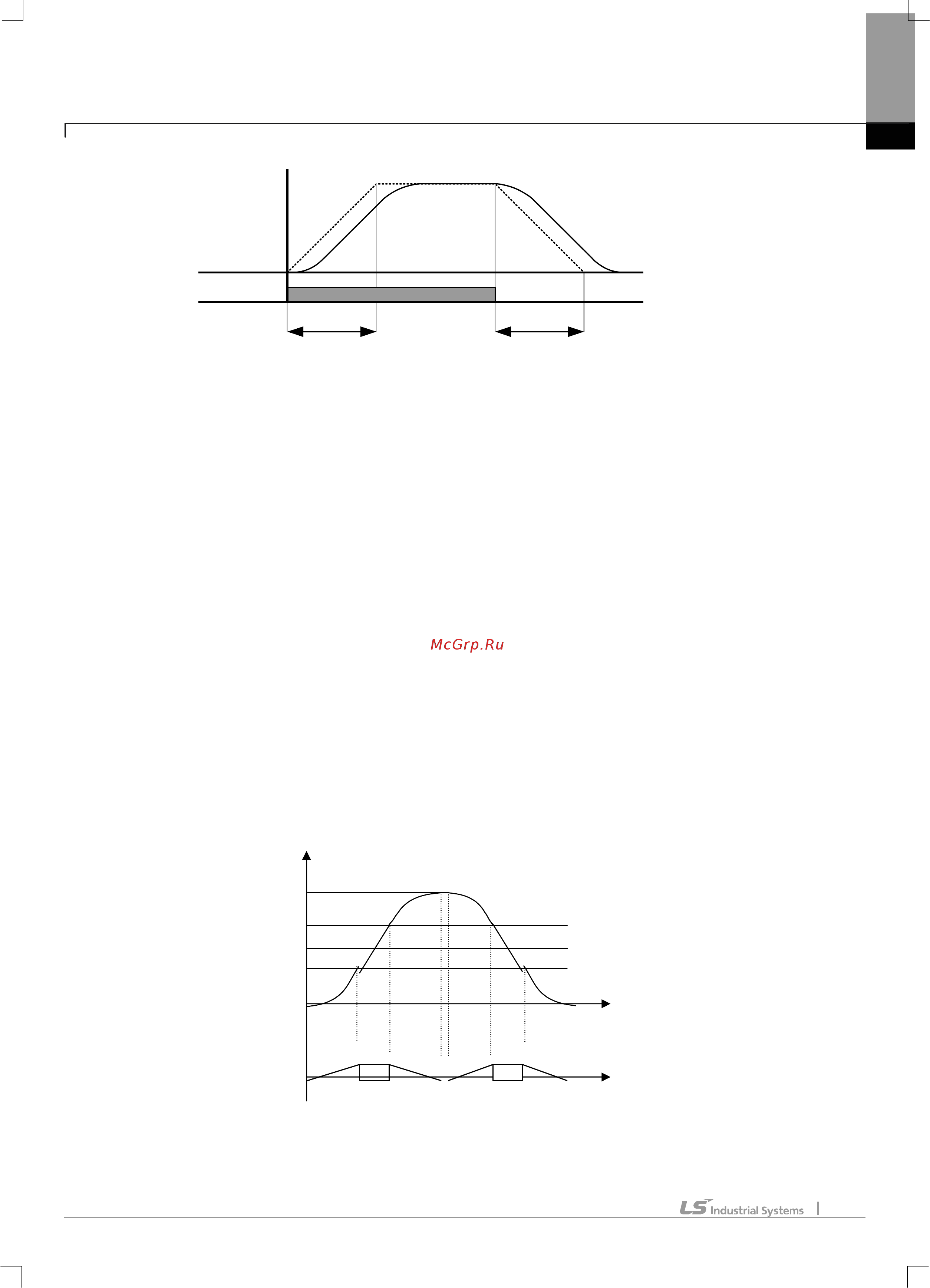

[ S-Curve Acc/Dec Pattern ]
Выходная
частота
(
Гц)
S
star
t
Время(с)
Макс. частота/2
Макс.
ч
ас
т
о
т
а
S
end
Linea
r
Варианты изменения
частоты
Время (c)
S
star
t
S
end
Linea
r
Л
инейная
S
-
к
ривая
Ч
астота
Команда Пус
к
Время
разгона
Время
торможения
