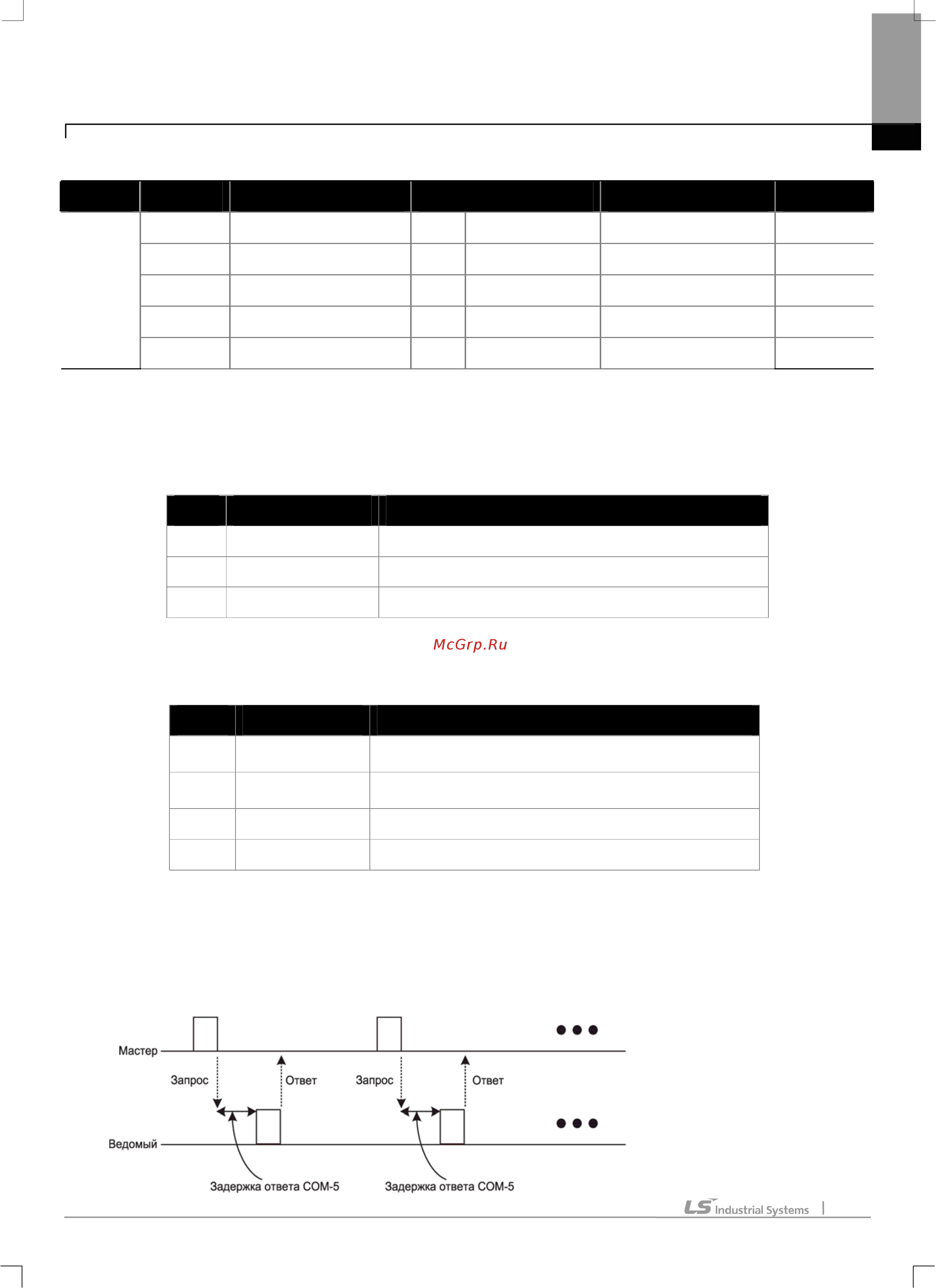

Глава 11 Функции коммуникации
11-3
11.1.4 Основные установки
Группа Код № Индикация на дисплее Уставка Диапазон установки Ед. изм.
01 Int485 St ID - 1 0 – 250 -
02 Int485 Proto 0 ModBus RTU 0 – 3 -
03 Int485 BaudR 3 9600 0 – 5 bps
04 Int485 Mode 0 D8 / PN / S1 0 – 3 -
COM
05 Resp Delay - 5 0 – 48 Мсек
COM-01 Int485 St ID: Установка идентификационного номера преобразователя.
COM-02 Int485 Proto: Установка протокола связи 0 (Modbus-RTU) /2 (LS INV 485).
№. Индикация Описание
0 Modbus-RTU протокол по стандарту Modbus-RTU
1 - Reserved - не используется
2 LS INV 485 Специальный протокол для преобразователей LS
COM-03 Int485 BaudR: установка скорости передачи до 38400 б/с.
COM-04 Int485 Mode: установка длины пакета, контроля четности и стоповых битов.
№. Индикация Описание
0 D8 / PN / S1
8 бит данных / четность не контролируется / 1
стоповый бит
1 D8 / PN / S2
8 бит данных / четность не контролируется / 2
стоповых бита
2 D8 / PE / S1 8 бит данных / четный контроль / 1 стоповый бит
3 D8 / PO / S1 8 бит данных / не четный контроль / 1 стоповый бит
COM-05 Resp Delay: при подключении опции связи преобразователь работает как ведомый. Он отвечает
на запросы устройства, которое является мастером после установленного в параметре COM-05 времени
задержки. Правильная установка данного параметра способствует безошибочному обмену информацией в
системах, где Мастер не может быстро реагировать на ответы преобразователя.
