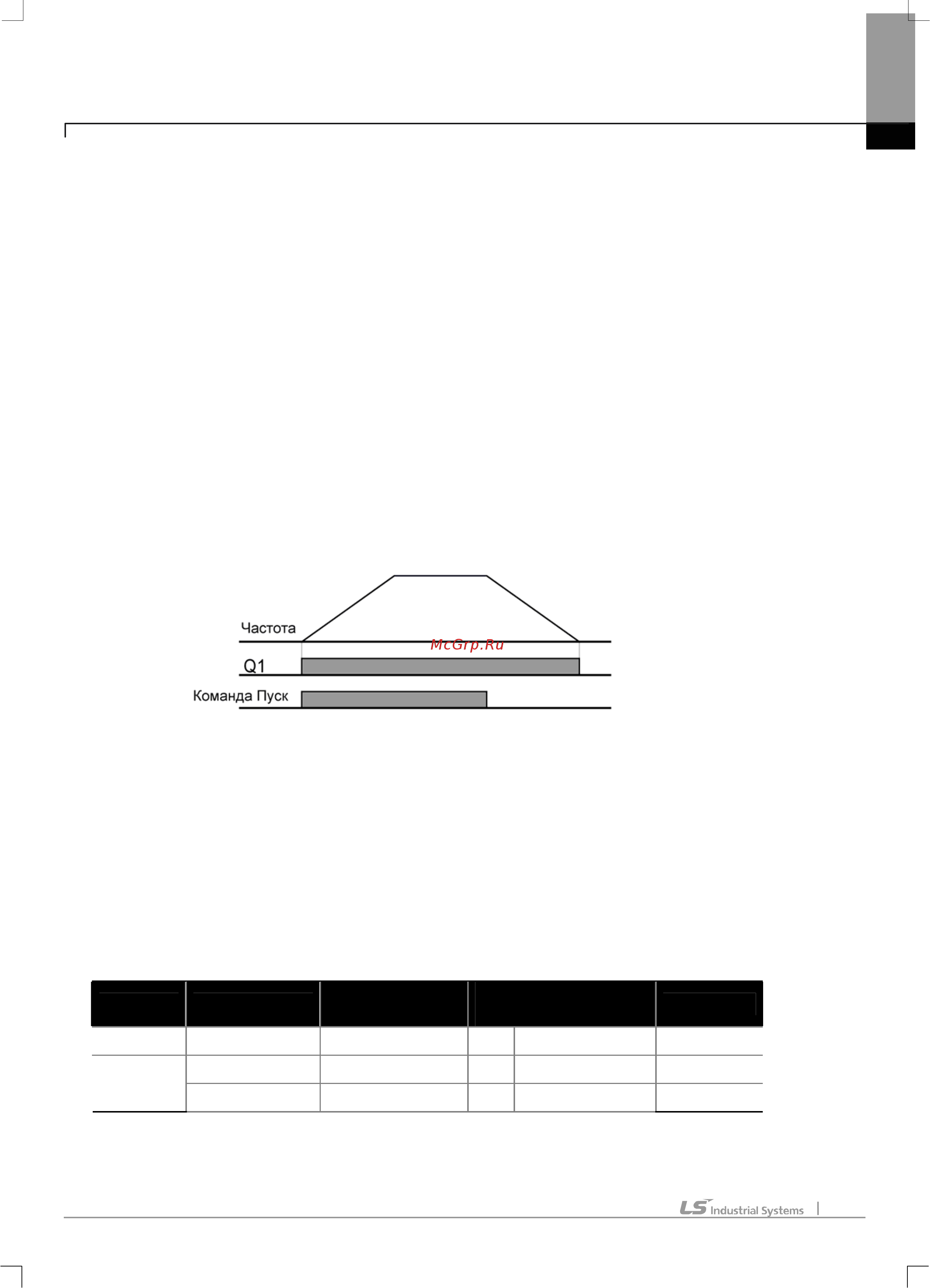

Глава 9 Функции мониторинга
9-13
9: Stall
Выход включается в случае "опрокидывания" двигателя в результате перегрузки.
10: Over Voltage
Выход включается в случае срабатывания ошибки высокого напряжения в звене постоянного тока.
11: Low Voltage
Выход включается в случае снижения напряжения звена постоянного тока ниже установленного уровня.
12: Over Heat
Вход включается в случае перегрева преобразователя.
13: Lost Command
Выход включается в случае потери сигнала задания от
аналогового входа или связи RS485.
14: RUN
Выход включается в случае пуска и работы двигателя. Выход не активен во время торможения
постоянным током.
15: Stop
Выход активен, когда подана команда стоп, двигатель остановлен и на выход не подается напряжение.
16: Steady
Выход включается во время работы на постоянной скорости.
17: Inverter Line, 18 : Comm Line
Многофункциональные выходы могут
быть использованы для функции переключения двигателя на работу
от сети и от преобразователя. Подробное описание функции см. пункт 8.1.24. Переключение на работу от
сети.
Группа Код №
Индикация на
дисплее
Начальные
установки
Ед. изм
IN 65~72 Px Define 16 Exchange -
32 Relay 2 15 Inverter Line -
OUT
33 Q1 Define 16 Comm Line -
19: Speed Search
Выход активен в режиме поиска скорости. Подробное описание функции поиска скорости пункт 8.1.19.
