Глава 6 Программирование при помощи пульта
6-2

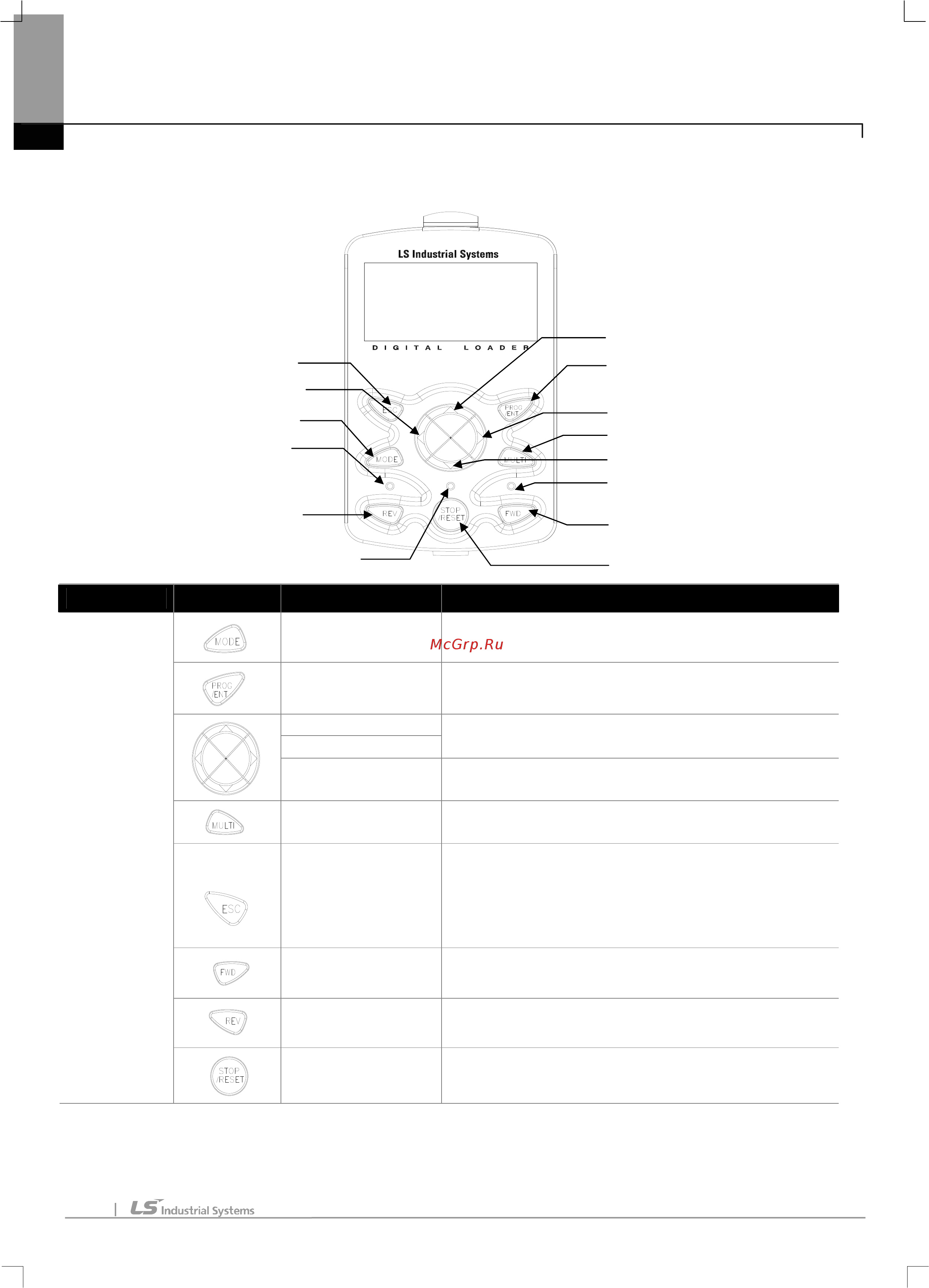

2) Описание пульта управления
Раздел Кнопки Название Описание
Кнопка «Mode» - Изменение режима
Кнопка
«Program»
- Запись, изменение и сохранение данных,
переход между группами.
Вверх «Up»
Вниз «Down»
- Используется для записи данных и перехода
между группами.
Влево,Вправо
«Left/Right»
- Переход между группами.
- Перемещение курсора при записи.
Многофункци-
ональная кнопка
- Режим Jog или код пользователя.
Кнопка отмены
- При записи можно вернуться к ранее
сохраненным данным.
- Переход к первому коду, при необходимости.
- Переход в режим мониторинга при прокрутке
режимов.
Forward Key - Двигатель вращается в прямом направлении.
Reverse Key - Двигатель вращается в обратном направлении.
Кнопка
Stop/Reset Key
- Останов в рабочем режиме.
- Сброс ошибки.
1. Отмена
13. Режим
программирования
5. Запуск в обратном
направлении
3. Выбор режима
11. Многофункциональная
8. Запуск в прямом
нап
р
авлении
14. Вверх
10. Перемещение вниз
12. Вправо
2. Влево
4. Индикатор запуска
в обратном
направлении
6. Индикация останова
7. Стоп/Сброс
9. Индикация запуска в
прямом направлении
