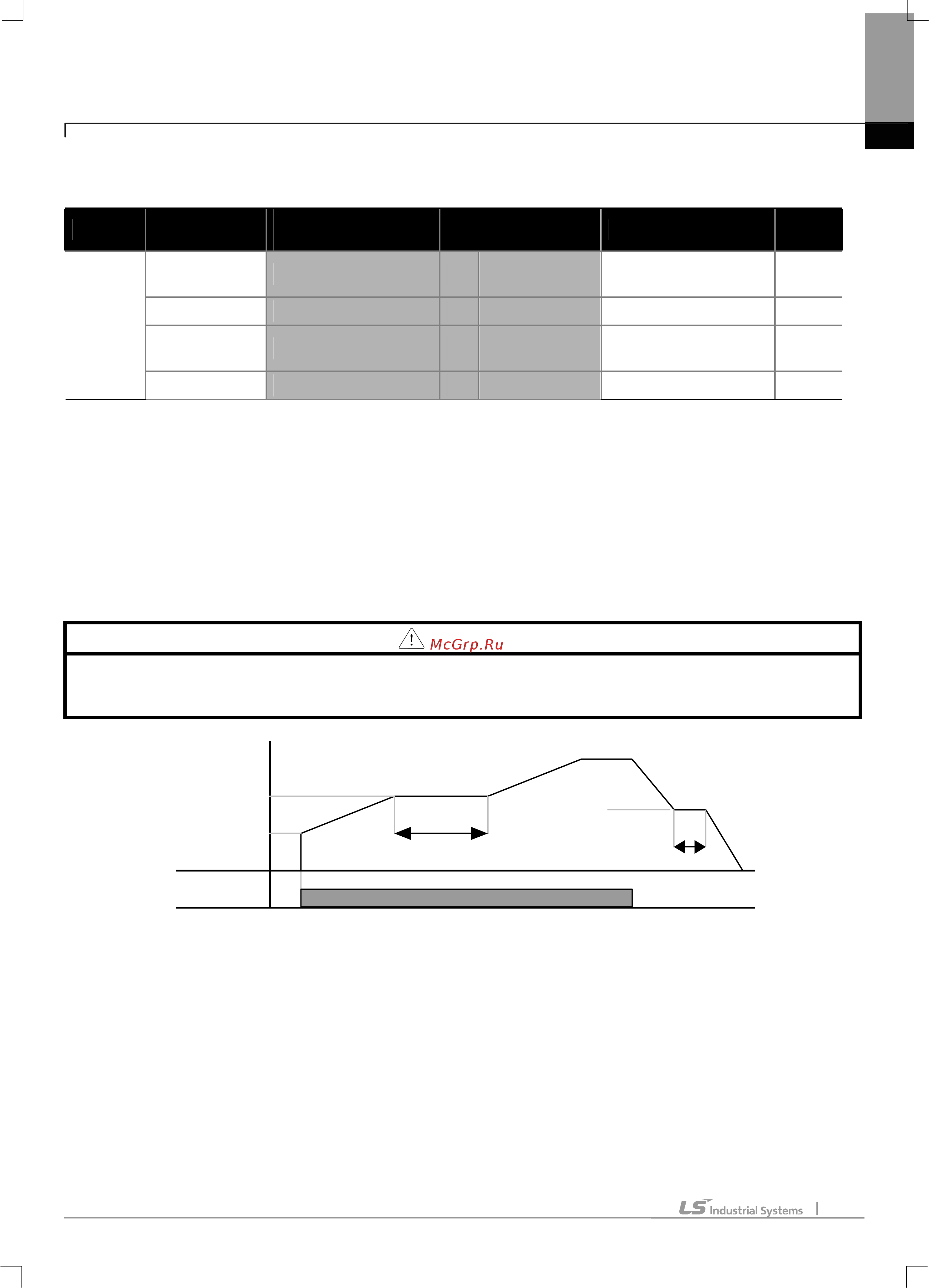

Глава 8 Допольнительные функции
8-9
8.1.6 Режим удержания
Группа Код №
Индикация на
дисплее
Установленное
значение
Диапазон установки Ед. изм
20 Acc Dwell Freq - 5.00
Старт. частота –
Макс. частота
Гц
21 Acc Dwell Time - 0.0 0 – 10 с
22 Dec Dwell Freq - 5.00
Старт. частота –
Макс. частота
Гц
ADV
23
Dec Dwell Time - 0.0 0 – 10 с
Если подается пусковая команда, преобразователь разгоняет двигатель до частоты ADV-20 (Acc Dwell Freq) и
работает на этой частоте в течение времени, установленного в параметре ADV-21, затем продолжает разгон
двигателя. Если подается команда на остановку, преобразователь тормозит двигатель до частоты ADV-22 и
работает на этой частоте в течение времени, установленного в параметре ADV-23, затем продолжает торможение
двигателя до
остановки.
Если используется V/F регулирование (задается в параметре DRV-09), можно использовать данный режим для
снятия механического тормоза, после того как преобразователь отработает на постоянной частоте.
* Детальное описание режима удержания
Данная функция полезна для применения в подъемных механизмах для создания достаточного момента, перед
тем как открыть механический тормоз. После подачи команды на пуск, преобразователь увеличивает частоту до
частоты удержания разгона за установленное время. После этого преобразователь работает на частоте
удержания в течение установленного времени, а затем
увеличивает частоту до заданной. Если подается
команда на остановку, преобразователь снижает частоту до частоты удержания торможения и работает на
данной частоте в течение установленного времени. Если время удержания установлено в 0, функция не
работает. Режим удержания на частоте удержания работает только при старте от 0 Гц. При возобновлении
разгона после незавершенного торможения преобразователь
проходит частоту Acc Dwell frequency без
удержания. Режим удержания при торможении включается только при подаче команды на останов, и не
работает при обычном снижении частоты.
Предупреждение
Продолжительная работа в режиме удержания на частоте ниже, чем частота скольжения двигателя,
может привести к перегреву двигателя и уменьшению срока его службы.
Частота
ADV-20
Стартовая
частота
A
DV-21
ADV-22
ADV-23
Команда Пуск
