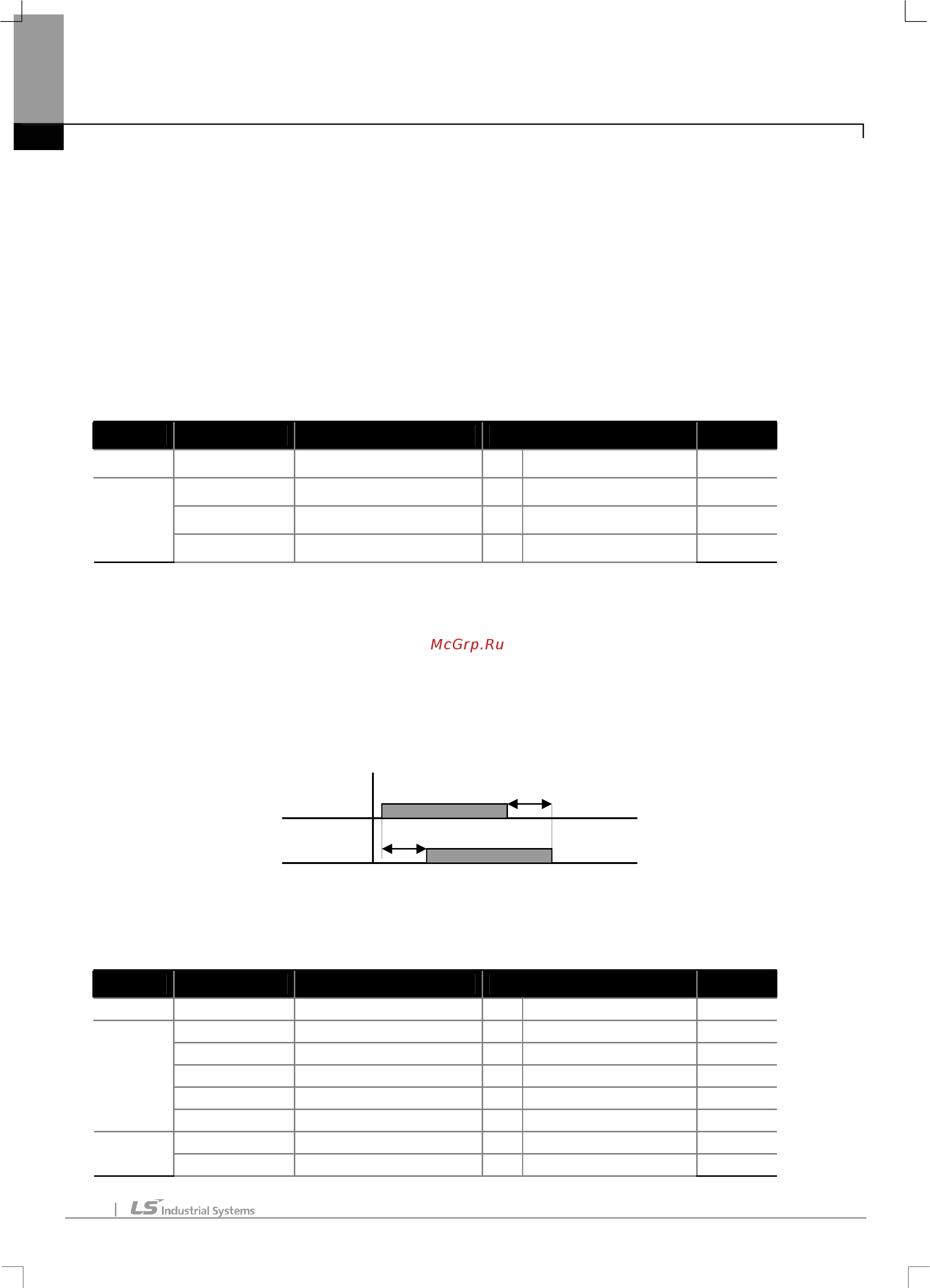

![Ls SV1320iS7-4 [169/319] Функция таймера](/views2/1584734/page169/bga9.png)
Глава 8 Дополнительные функции
8-50
CNF-42 Changed Para: Можно посмотреть параметры, отличающиеся от заводских установок по умолчанию.
CNF-44 Erase All Tip: Стирание информации по истории ошибок.
CNF-60 Add Title Del: Функция позволяющая отображать на дисплее пульта параметры новой прошивки
преобразователя. Для обновления списка параметров пульта выберете Yes. Новый список параметров будет
записан из преобразователя в пульт.
CNF-62 WH Count Reset: Сброс счетчика электроэнергии.
CNF-74 Fan Time, CNF-75 Fan Time Rst: Отображает суммарное время работы
охлаждающего вентилятора.
Если выбрать Yes в параметре CNF-75 (Fan Time Rst), счетчик времени CNF-74 (Fan Time) сбросится в 0.
8.1.34 Функция таймера
Группа Код № Индикация на дисплее Начальное значение Ед. изм
IN 65~75 Px Define 38 Timer In -
31~33 Relay1,2 / Q1 27 Timer Out -
55 TimerOn Delay - 3.00 с
OUT
56 TimerOff Delay - 1.00 с
Можно использовать встроенную функцию таймера активируемого дискретным входом. Выходом таймера
может быть дискретный или релейный выход преобразователя.
IN-65~75 Px Define: Установите выбранный дискретный вход для работы с таймером в 38 (Timer In). Если вы
подадите сигнал на данный вход, запрограммированный выход включится через установленное в параметре
OUT-55 (TimerOn Delay) время. Если отключить вход, то выход отключится через время,
установленное в
параметре OUT-56 (TimerOff Delay).
8.1.35 Работа в режиме автоматической последовательности
Группа Код № Индикация на дисплее Начальное значение Ед. изм
APP 01 App Mode 4 Auto Sequenc -
65~75 Px Define 41 SEQ-1 -
65~75 Px Define 42 SEQ-2 -
65~75 Px Define 43 Manual -
65~75 Px Define 44 Go Step -
IN
65~75 Px Define 45 Hold Step -
31~32 Relay 1, 2 20 Step Pulse -
OUT
33 Q1 Define 21 Seq Pulse -
Px(Timer In)
Q1(Timer Out)
Out-55
Out-56
