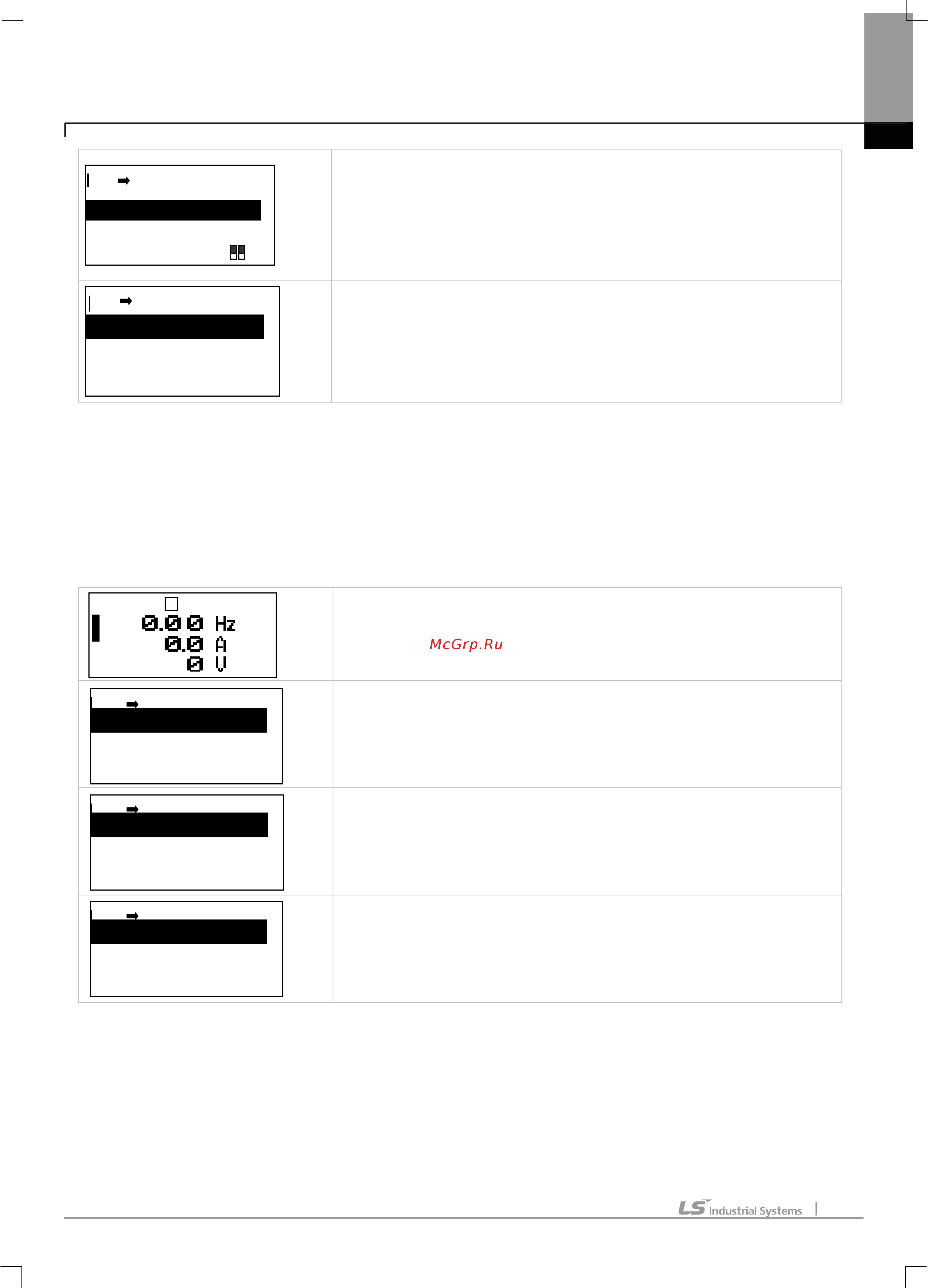

Глава 6 Программирование при помощи пульта
6-11
- Индикация наименования групп меняется последовательно, на
дисплее – PRT.
- Нажмите кнопку ВПРАВО один раз.
- Вы вернулись в группу DRIVE (DRV).
2) Выбор группы в режиме User/Macro
Для входа в этот режим Вам потребуется зарегистрировать ваш код пользователя или выбрать режим Макро
«User/Macro Mode». Дополнительную информацию о регистрации и получении кода см. на стр. 8-47, 48, пункт
8.1.30 Добавление параметров в группу пользователя Group (USR Grp) или пункт 8.1.31 Добавление в группу
Macro. Если код пользователя зарегистрирован, и Вы выбрали функцию Макро «macro function», Вы можете
осуществлять выбор
по следующей схеме.
- Подайте напряжение питания, на дисплее появится информация
как на рис. слева. В данный момент установлен режим
мониторинга.
- Нажмите кнопку «Mode» два раза.
- На дисплее «U&M» – Вы перешли в режим
Пользовательский/Макро (User/Macro Mode).
- На экране отображена группа параметров, устанавливаемых
пользователем «USR».
- Нажмите кнопку Вправо.
- Вы перешли в режим Макро (Macro Group) – на дисплее «MC1».
- Нажмите кнопку Вправо.
- Вы вернулись обратно в режим параметров, устанавливаемых
пользователем User Group(USR).
PAR
DRV N STP 0.00Hz
00 Jump Code
9 CODE
01
Cmd Frequency
0.00 Hz
02
Cmd Torque
0.0 %
PAR
PRT N STP 0.00Hz
00 Jump Code
40 CODE
01 Load Duty
Heavy Duty
02 Phase Loss Chk
MON T/K N STP 0.00Hz
U&M
USR U STP 0.00Hz
00 Jump Code
9 CODE
01
Cmd Frequency
0.00 Hz
02 Acc Time
20.0 se
c
U&M
MC1 U STP 0.00Hz
00 Jump Code
1 CODE
01 Acc Time
20.0 sec
02 Dec Time
30.0 se
c
U&M
USR U STP 0.00Hz
00 Jump Code
9 CODE
01
Cmd Frequency
0.00 Hz
02 Acc Time
20.0 se
c
