Глава 6 Программирование при помощи пульта
6-15
6.1.6 Установка параметров

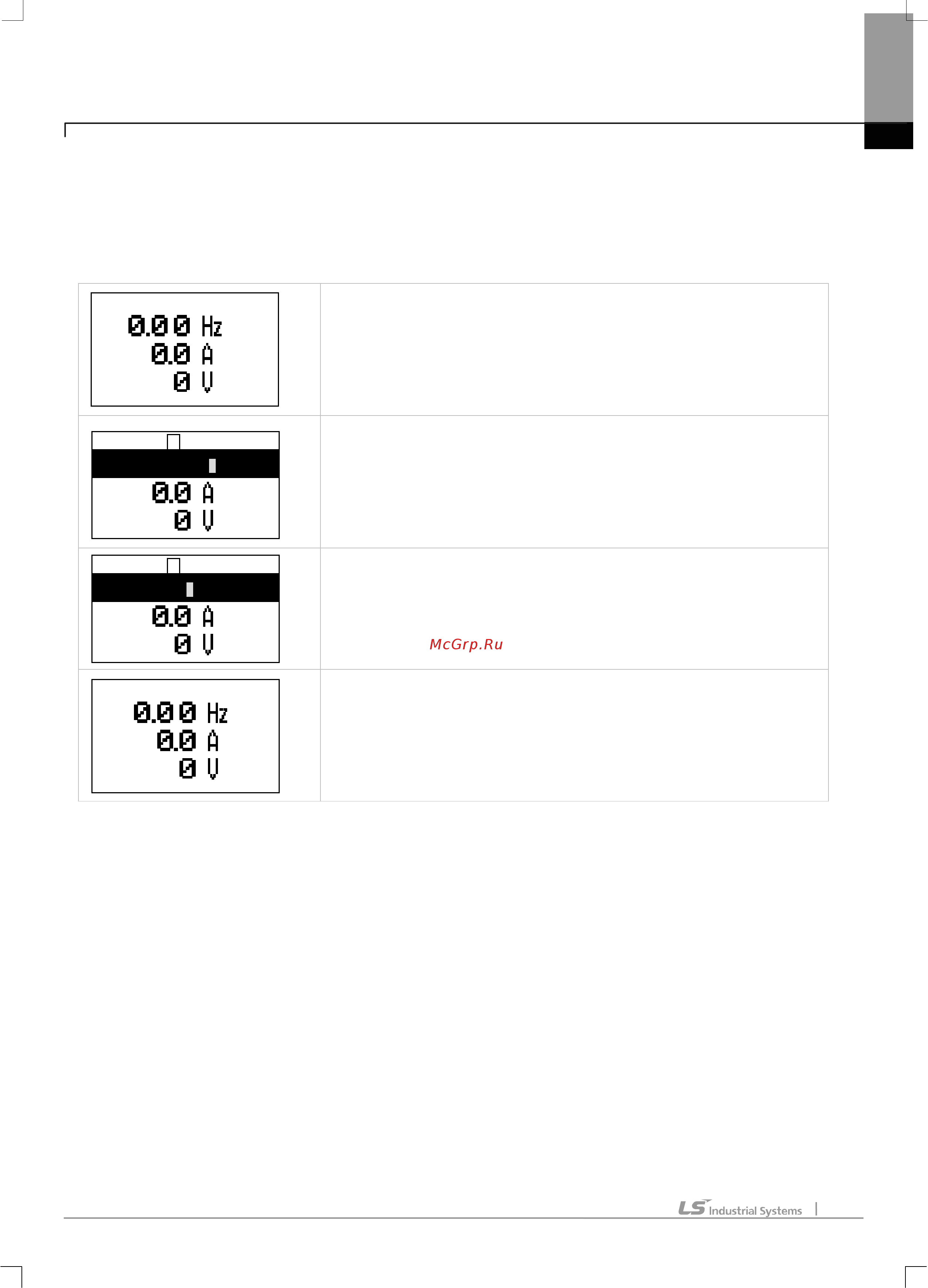

1) Установка параметров в режиме монитора (Monitor mode)
В этом режиме Вы можете установить несколько параметров, включая частоту. Ниже приведен пример
установки значений частоты.
- Проверьте, чтобы курсор находился в строчке, где должна
отображаться частота, а установка частоты 09 в группе DRV
производится с пульта.
- Нажмите кнопку «PROG».
- На экране отображается детальная информация и курсор мигает.
- Вы можете переместиться в нужное место для установки
частоты используя кнопку «Shift».
- Установите частоту 10Гц, используя кнопку Вверх «Up».
- Нажмите кнопку «PROG».
- Значение частоты 10 Гц установлено.
MON T/K N STP 0.00Hz
MON T/K N STP 0.00Hz
Frequency
0.00 Hz
MON T/K N STP 0.00Hz
Frequency
10.00
Hz
MON T/K N STP 0.00Hz
