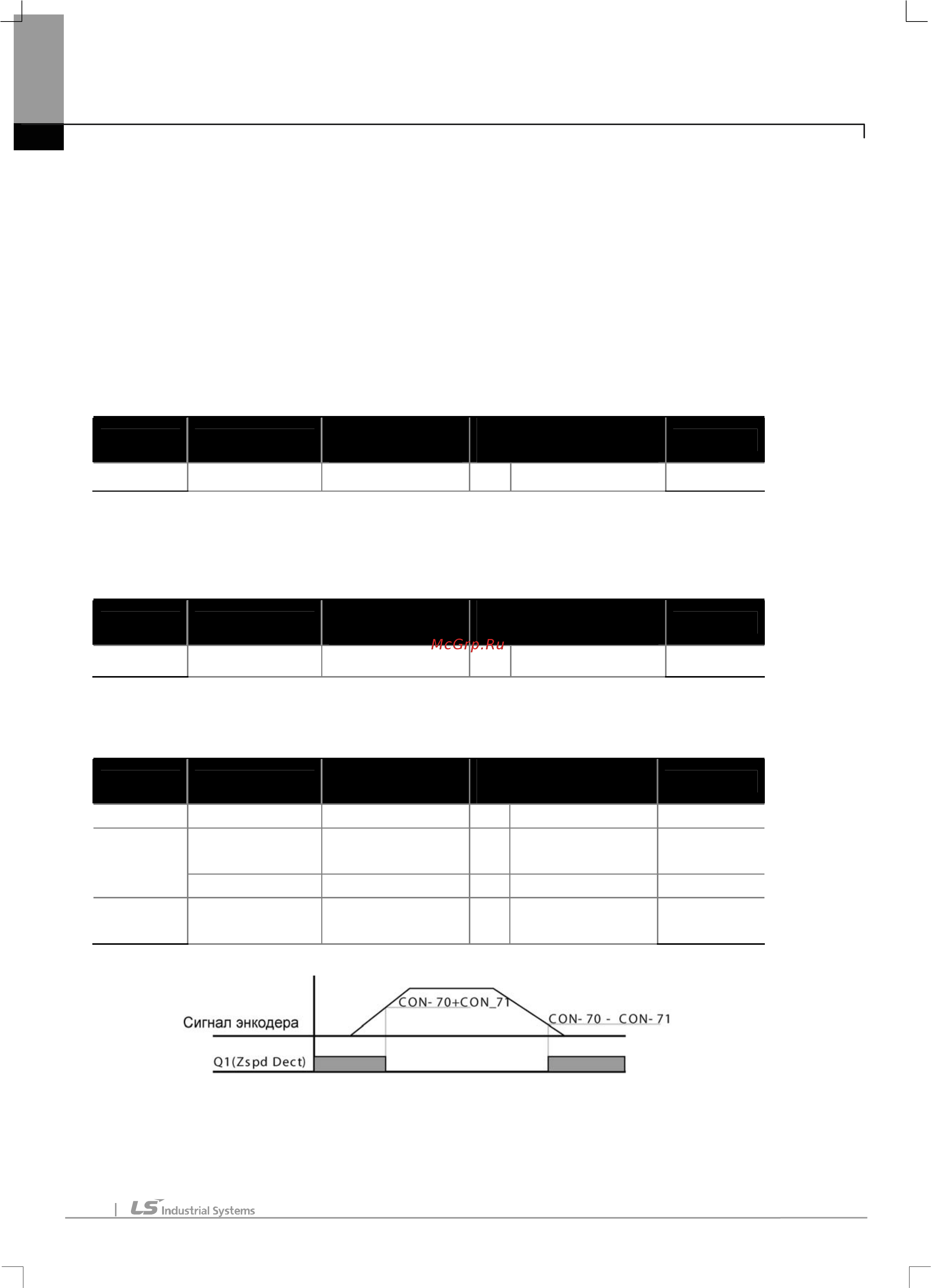

Глава 9 Функции мониторинга
9-14
20: Step Pulse, 21: Seq Pulse
Импульс на выходе после выполнения запрограммированного шага или после выполнения всей
последовательности шагов.
22: Ready
Выход активен, когда преобразователь работает нормально и готов воспринимать внешние команды
управления.
23: Trv ACC, 24: Trv DEC
Trv ACC: выход активируется во время работы функции траверса при окончании ускорения до заданной
частоты.
Trv DEC: выход активируется при окончании замедления до заданной частоты.
Группа Код №
Индикация на
дисплее
Начальные
установки
Ед. изм
APP 01 App Mode 1 Traverse -
25: MMC
Выход используется в режиме многомоторного управления. Для использования многомоторного управления
необходимо установить релейные выходы 1 и 2 и дискретный выход (Q1) в MMC и установить параметр
APP-01 (App Mode) в 3 (MMC).
Группа Код №
Индикация на
дисплее
Начальные
установки
Ед. изм
APP 01 App Mode 3 MMC -
26: Zspd Dect
Выход активируется при работе на нулевой скорости. Может использоваться только в режиме векторного
управления.
Группа Код №
Индикация на
дисплее
Начальные
установки
Ед. изм
DRV 09 Control Mode 4 Vector -
70
ZSD
Frequency
- 2.00 Гц
CON
71 ZSD Band (Hz) - 1.00 Гц
OUT 33 Q1 Define
2
5
Zspd Dect -
Выход включается на основе сигнала энкодера. Во время включения/выключения может возникать ошибка
из-за помех сигнала энкодера или постоянной времени фильтра.
