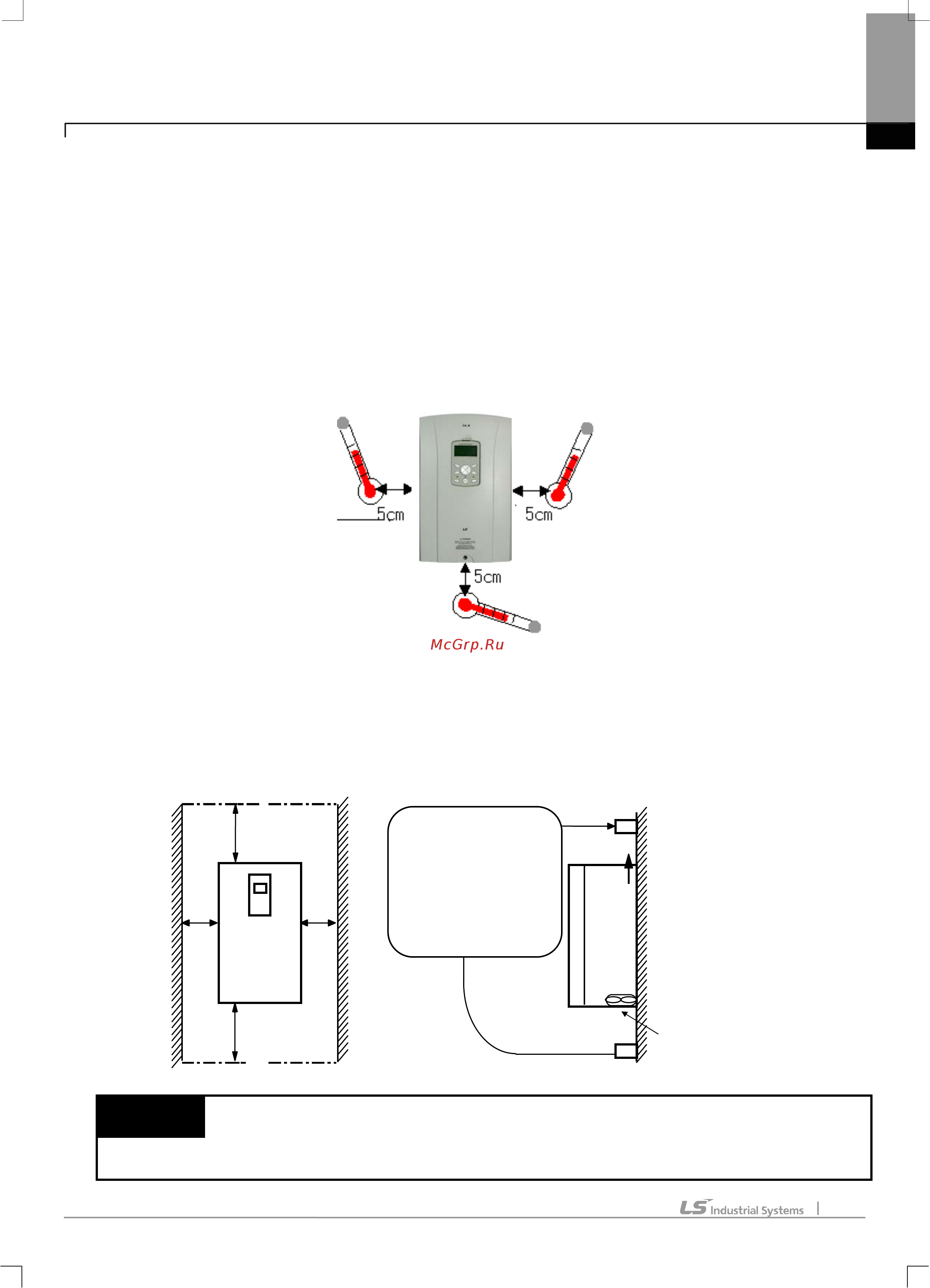

Глава 3 Установка
3-1
3.1 Установка
3.1.1 Меры предосторожности при установке
Бережно обращайтесь с частотным преобразователем для предотвращения повреждения пластмассовых
компонентов.
Не берите частотный преобразователь за переднюю крышку во избежание его падения.
Устанавливайте частотный преобразователь в местах, защищенных от вибрации.
Устанавливайте прибор в местах, где температура находится в пределах допустимого диапазона
(-10 ~ 50°C).
<Точки измерения температуры окружающей среды>
Частотный преобразователь сильно нагревается во время работы. Устанавливать частотный
преобразователь необходимо на невоспламеняющихся поверхностях.
Необходимо оставлять достаточно места для обеспечения рассеивания тепла.
Примечание
При установке частотного преобразователя мощностью более 30кВт, необходимо соблюдать расстояния А
(не менее 50см) и B (не менее 20см)
A
: 10см мин.
B
5см
мин
B
5см
мин
A
: 10см мин.
Инвертор
Оставьте достаточное
пространство для
свободного прохода
воздуха
Воздух
Вентилятор
