Глава 3 Установка
3-3

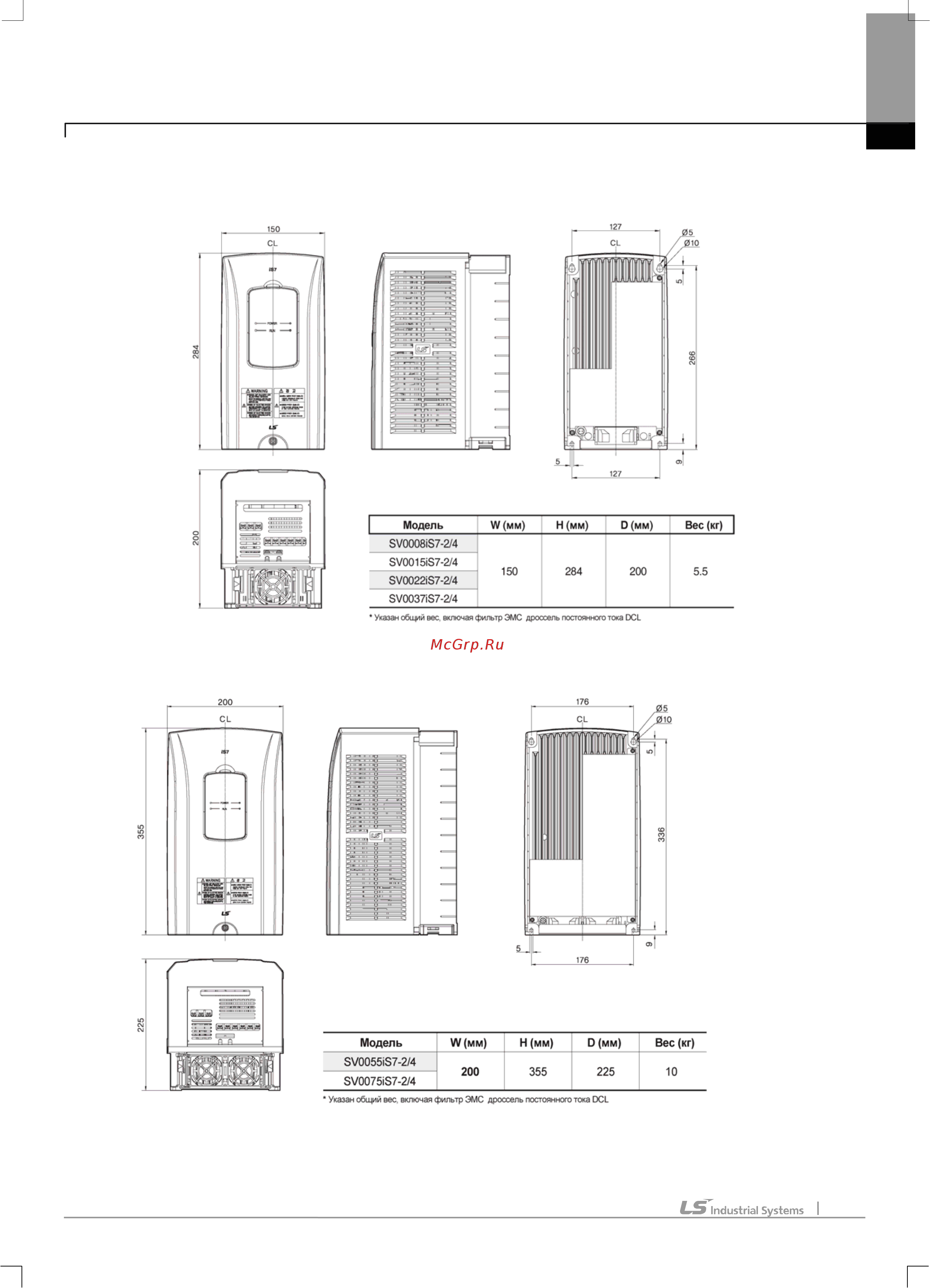

3.1.2 Внешний вид и размеры (Класс защиты IP 21)
1) SV0008-0037iS7 (200В/400В)
2) SV0055-0075iS7 (200В/400В)
