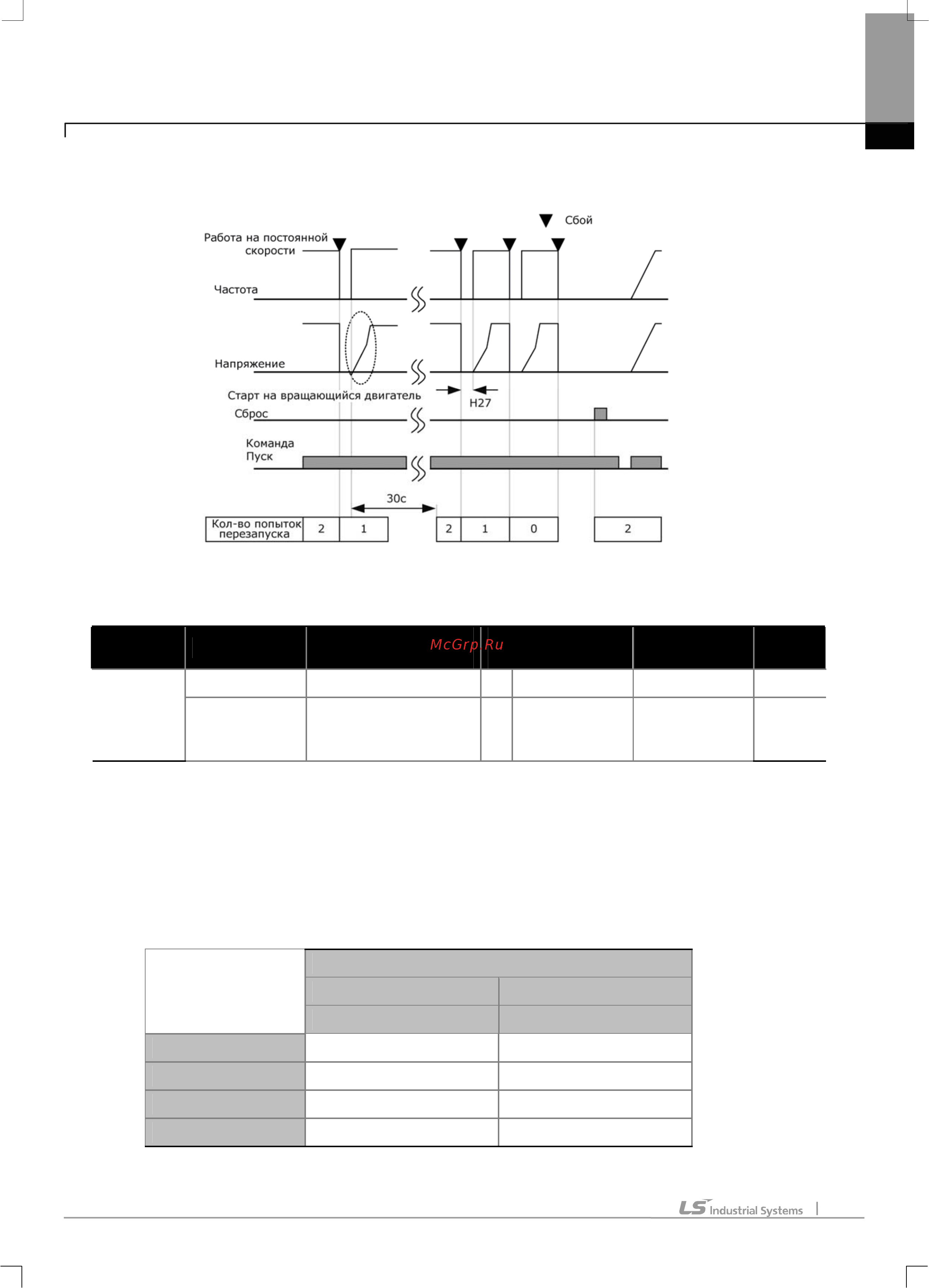

Глава 8 Допольнительные функции
8-39
На диаграмме показана работа при установленных 2-х попытках автоматического перезапуска.
8.1.21 Выбор режима ШИМ
Группа Код №
Индикация на
дисплее
Установленное
значение
Диапазон
установки
Ед. изм
04 Carrier Freq - 5.0 0.7 – 15 kHz кГц
CON
05 PWM Mode 1 Normal PWM
Normal PWM
/Low Leakage
PWM
-
CON-04 Carrier Freq: Выбор базовой частоты ШИМ преобразователя. Высокочастотная модуляция
преобразователя вызывает шум обмоток статора двигателя. Чем выше частота ШИМ, тем слабее шум
издаваемый двигателем. Однако, чем выше частота ШИМ, тем ниже КПД преобразователя и выше его
тепловые потери.
CON-05 PWM Mode: Можно уменьшить тепловые потери и ток утечки преобразователя. Для этого
необходимо выбрать режим Low Leakage PWM. Однако
, при этом режиме шум издаваемый двигателем при
работе увеличивается. Сводная таблица по изменению шума, нагреву преобразователя, радиопомехам и току
утечки в зависимости от частоты ШИМ и режима ШИМ.
Несущая частота ШИМ
0.7 кГц 15 кГц
Normal PWM LowLeakage PWM
Шум двигателя Ç È
Нагрев È Ç
Помехи È Ç
Ток утечки È Ç
