Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-23-
Важно поддерживать сигнал скоростного режима и сигнал перемещения на ближайший/цокольный
этаж до завершения режима.
Для перемещения на ближайший этаж в режиме автоматического выбора скорости, необходимо
подать сигнал перемещения на ближайший этаж через многофункциональную клемму
преобразователя и подать сигнал на движение «UP» («ВВЕРХ») или «DOWN» («ВНИЗ»),.
Преобразователь перемещает кабину на ближайший этаж и
при первом обнаружении сигнала
индуктора «UP»/«DOWN» («ВВЕРХ»/«ВНИЗ»), движение кабины замедляется до остановки на
нулевой скорости по истечении установленного времени E/L_55. Затем отключите команду Пуск для
завершения операции перемещения на ближайший этаж.
Для сброса информации о положении и этаже, кабину следует переместить на цокольный этаж . Для
этого отключите сигнал перемещения на ближайший
этаж в скоростном режиме, включите сигнал
перемещения на цокольный этаж и подайте команду «DOWN» («ВНИЗ»). Затем преобразователь
обеспечит перемещение кабины вниз и когда индукционная катушка определит верхний/нижний
индуктор, движение кабины замедлится до нулевой скорости по истечении установленного времени
E/L_55. Отключение сигнала режима и команды Вниз приведет к окончанию перемещения на
цокольный
этаж. Информация о положении кабины обновляется при выполнении этой операции с
помощью концевого выключателя нижнего положения 1 (SD1), сигналов верхнего и нижнего
индукторов .

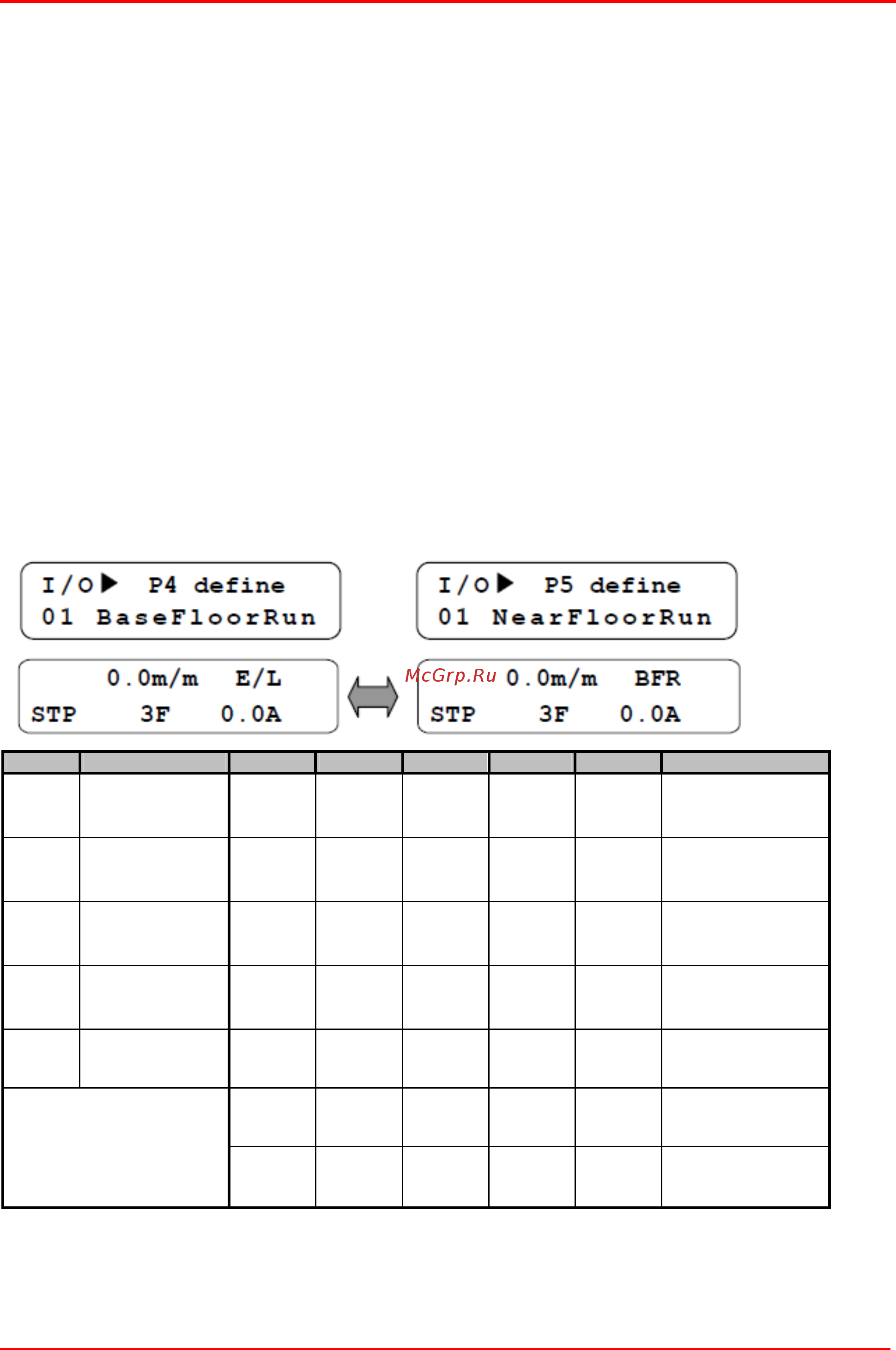

См. таблицу ниже с примером установки I/O_01 ~ I/O_05, P1 ~ Р5 в рабочем режиме . Необходимо
ввести команду на запуск режима автоматического выбора скорости для установки перемещения на
ближайший/цокольный этаж . .При перемещении на цокольный
этаж на дисплее появится мигающее
сообщение E/L and BFR, как показано ниже. E/L и NFR мигают при выполнении движения на
ближайший этаж.
Код Настройка P1 P2 P3 P4 P5 Режим
I/O_01 Manual Spd-L
(ручной режим на
низкой скорости)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
Не доступен
I/O_02 Manual Spd-H
(ручной режим на
высокой скорости)
ON (ВКЛ.) OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
MAN (ручной)
I/O_03 HighSpeedRun
(движение на
высокой скорости)
OFF
(ВЫКЛ.)
ON (ВКЛ.) OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
MAN (ручной)
I/O_04 BaseFloor Run
(перемещение на
цокольный этаж)
ON (ВКЛ.) ON (ВКЛ.) OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
MAN (ручной)
I/O_05 NearFloor Run
(перемещение на
ближайший этаж)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
ON
(ВКЛ.).
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.) E/L
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
ON
(ВКЛ.).
ВКЛ. OFF
(ВЫКЛ.)
Перемещение на
цокольный этаж
(BFR)
OFF
(ВЫКЛ.)
OFF
(ВЫКЛ.)
ON (ВКЛ.) OFF
(ВЫКЛ.)
ON (ВКЛ.) Перемещение на
ближайший этаж
(BFR)
