Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-5-

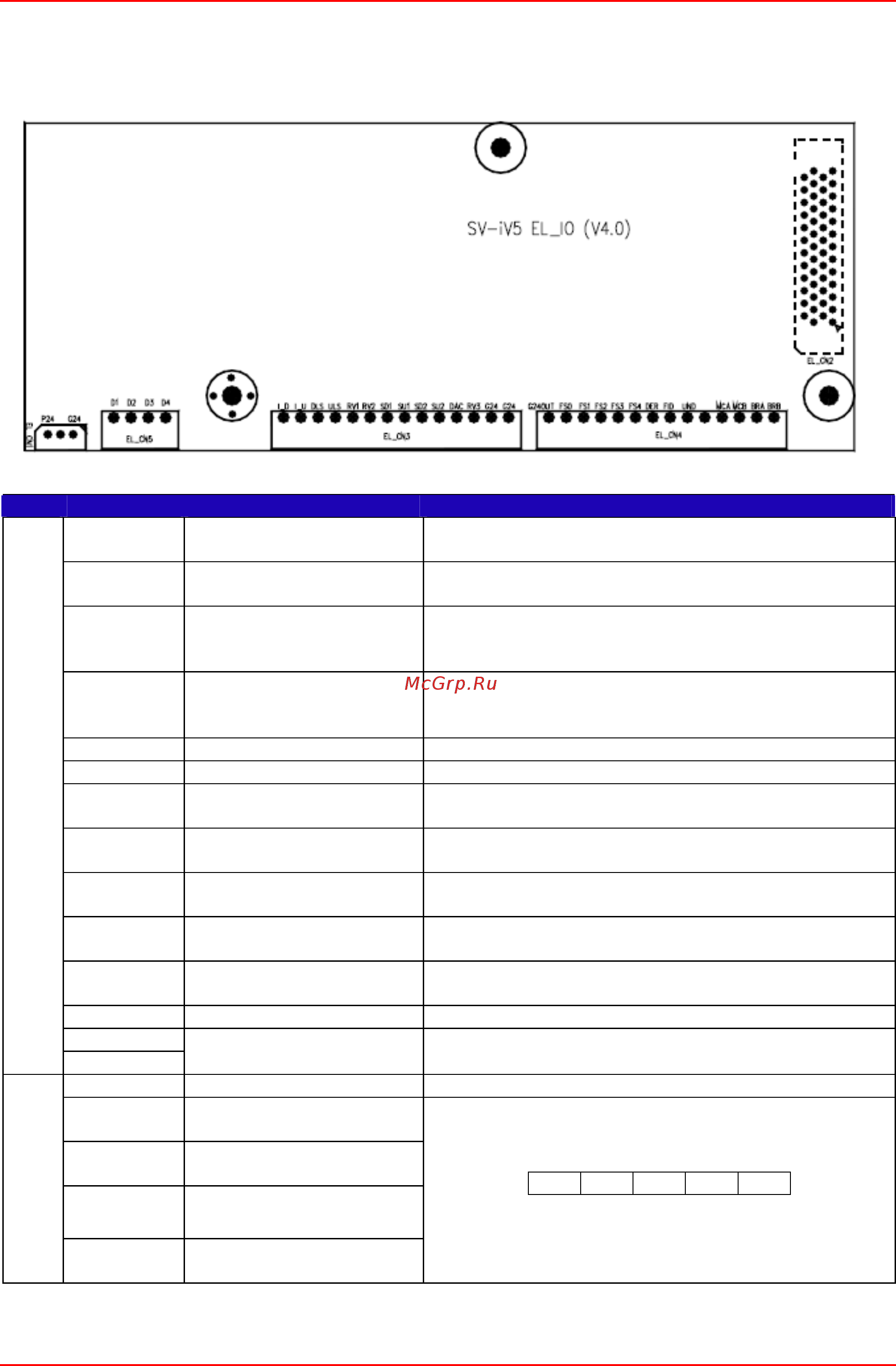

3) Клеммы платы управления лифтами ( EL-I/O)
■ EL-I/O: версия V4.0
4) Описание функций платы платы управления лифтами (EL-I/O)
Код Функция Описание
I_D
Сигнал нижнего индуктора Сигнал нижнего индуктора для обнаружения положения
кабины
I_U
Сигнал верхнего индуктора Сигнал верхнего индуктора для обнаружения положения
кабины
DLS
Концевой выключатель
движения вниз
Выключатель ограничения движения кабины вниз.
Движение вниз отключается при включении этого
переключателя.
ULS
Концевой выключатель
движения вверх
Выключатель ограничения движения кабины вверх.
Движение вверх отключается при включении этого
переключателя.
WD1 Резервный
WD2 Резервный
SD1
Переключатель торможения
Вниз 1
Первый переключатель замедления движения при
принудительном торможении
SU1
Переключатель торможения
Вверх 1
Первый переключатель замедления движения при
принудительном торможении
SD2
Переключатель торможения
Вниз 2
Второй переключатель замедления движения при
принудительном торможении
SU2
Переключатель торможения
Вверх 2
Второй переключатель замедления движения при
принудительном торможении
DAC
Команда на подтверждение
торможения
Сигнал подтверждения торможения
ACR Резервный
G24
Входные контакты (CN3)
G24
ОБЩ.
Общий для входов. Вход активируется при замыкании на
G24.
G24OUT ОБЩ. ОБЩ. для выходов
FS0
Запрос на остановку на
этаже/бит 0 текущего этажа
FS1
Запрос на остановку на
этаже/бит 1 текущего этажа
FS2
Остановка на этаже/бит 2
текущего этажа
Выходные контакты
(CN4)
FS3
Запрос на остановку на
этаже/бит 3 текущего этажа
• Запрос на остановку на этаже /формат данных текущего
этажа (от 1 до 32го )
Bit4 Bit3 Bit2 Bit1
Bit0
FS4 FS3 FS2 FS1 FS0
Первый этаж: OFF OFF OFF OFF OFF
ВЫКЛ. ВЫКЛ. ВЫКЛ. ВЫКЛ. ВЫКЛ.
32й этаж: ON ON ON ON ON
ВКЛ. ВКЛ. ВКЛ. ВКЛ. ВКЛ.
