Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-51-

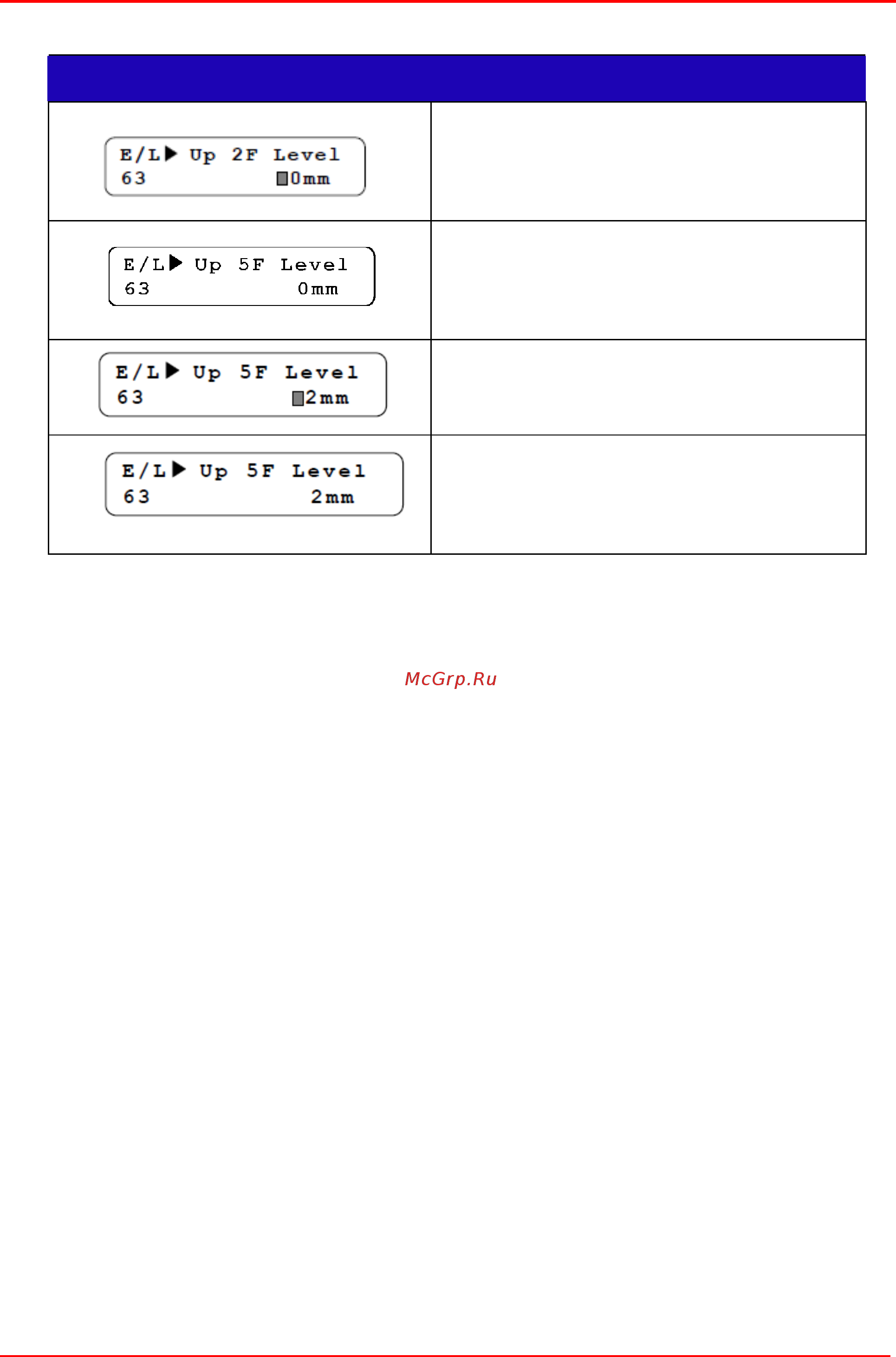

Отображение на дисплее Описание
• Нажмите кнопку [PROG],при этом курсор
будет мигать во втором ряду.
• Установите нужное значение с помощью
кнопок [▲], [▼] и нажмите [ENT] для
сохранения данных в памяти.
• Для изменения других данных этажа еще
раз нажмите кнопку [PROG] .
• Нажимайте кнопки [▲], [▼] для перехода
на настраиваемый этаж и нажмите кнопку
[PROG] для завершения настройки этажа.
• Курсор будет мигать во втором ряду.
• Установите нужное значение кнопками
[▲], [▼] и нажмите [ENT] для сохранения
данных в памяти.
• Для проверки настройки каждого этажа,
нажмите кнопку [PROG] два раза
(курсор не будет мигать) и нажмите
кнопки [▲], [▼] для измения этажей и
проверки заданных значений.
