Ls SV022iV5-2DB [39/52] Управление лифтами

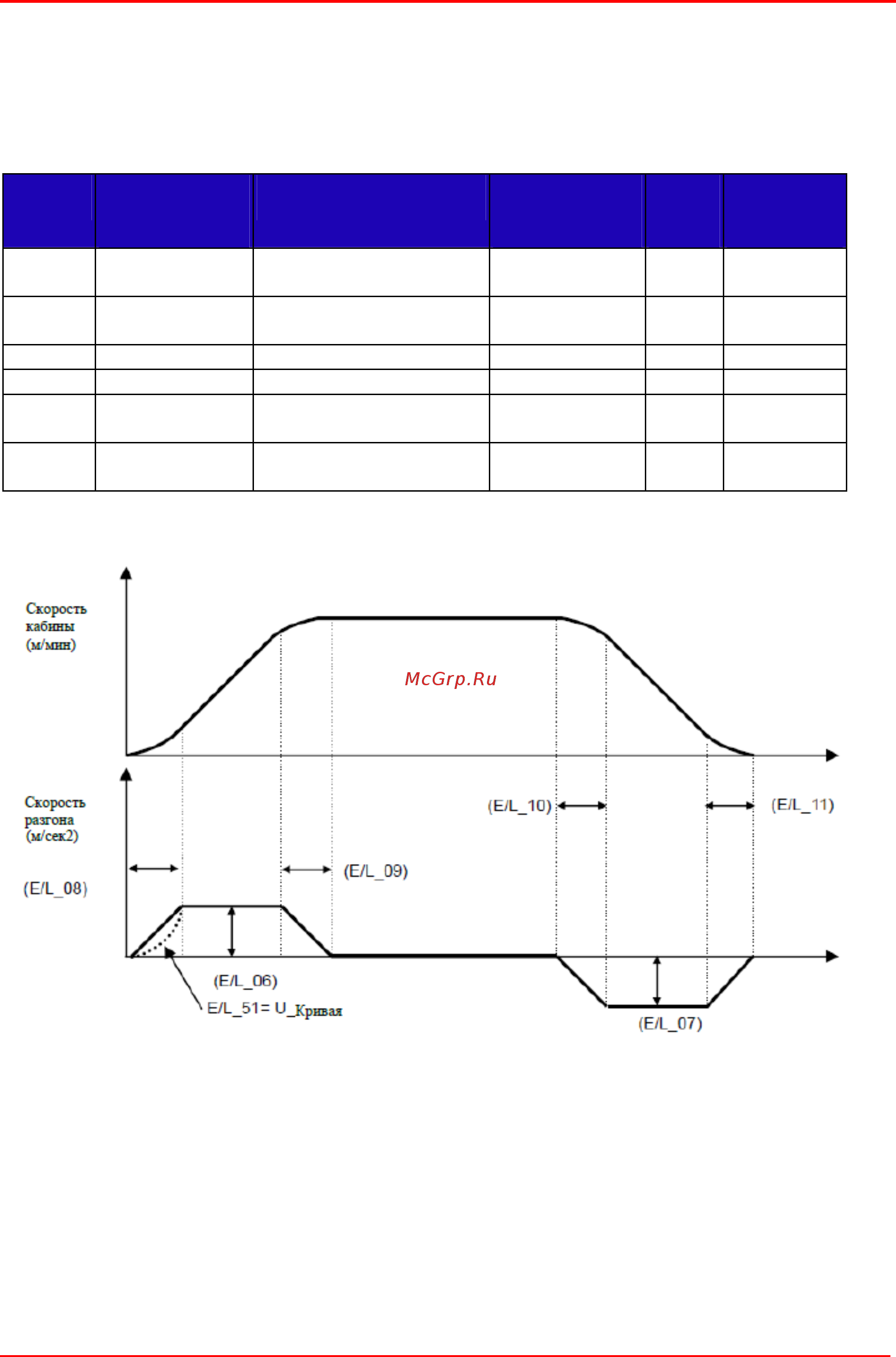

![Ls SV022iV5-2DB [39/52] Управление лифтами](/views2/1584811/page39/bg27.png)
Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-38-
7) E/L_06
8) E/L_07
9) E/L_08
10) E/L_09
11) E/L_10
12) E/L_11
Код Отображение
на дисплее
Значение параметра Диапазон
установки
Едини
ца
Заводские
установки
E/L_06 Rated Accel Номинальная скорость
разгона
0,10 ~ 1,00 м/сек
2
0,50
E/L_07 Rated Decel Номинальная скорость
торможения
0,10 ~ 1,00 м/сек
2
0,50
E/L_08 Acc Start T Время начала разгона 0,50 ~ 2,50 сек 1,00
E/L_09 Acc End T Время окончания разгона 0,50 ~ 2,50 сек 1,00
E/L_10 Dec Start T Время начала
торможения
0,50 ~ 2,50 сек 1,00
E/L_11 Dec End T Время окончания
торможения
0,50 ~ 2,50 сек 1,00
При установке E/L_51 в положение «Linear» («Линейное»), начальная схема разгона становится
линейной (прямой), а при установке на «U-Curve» («U-кривая»), она соответвствует пунктирной
линии. E/L_51 применяется только для начала разгона.
