Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-28-

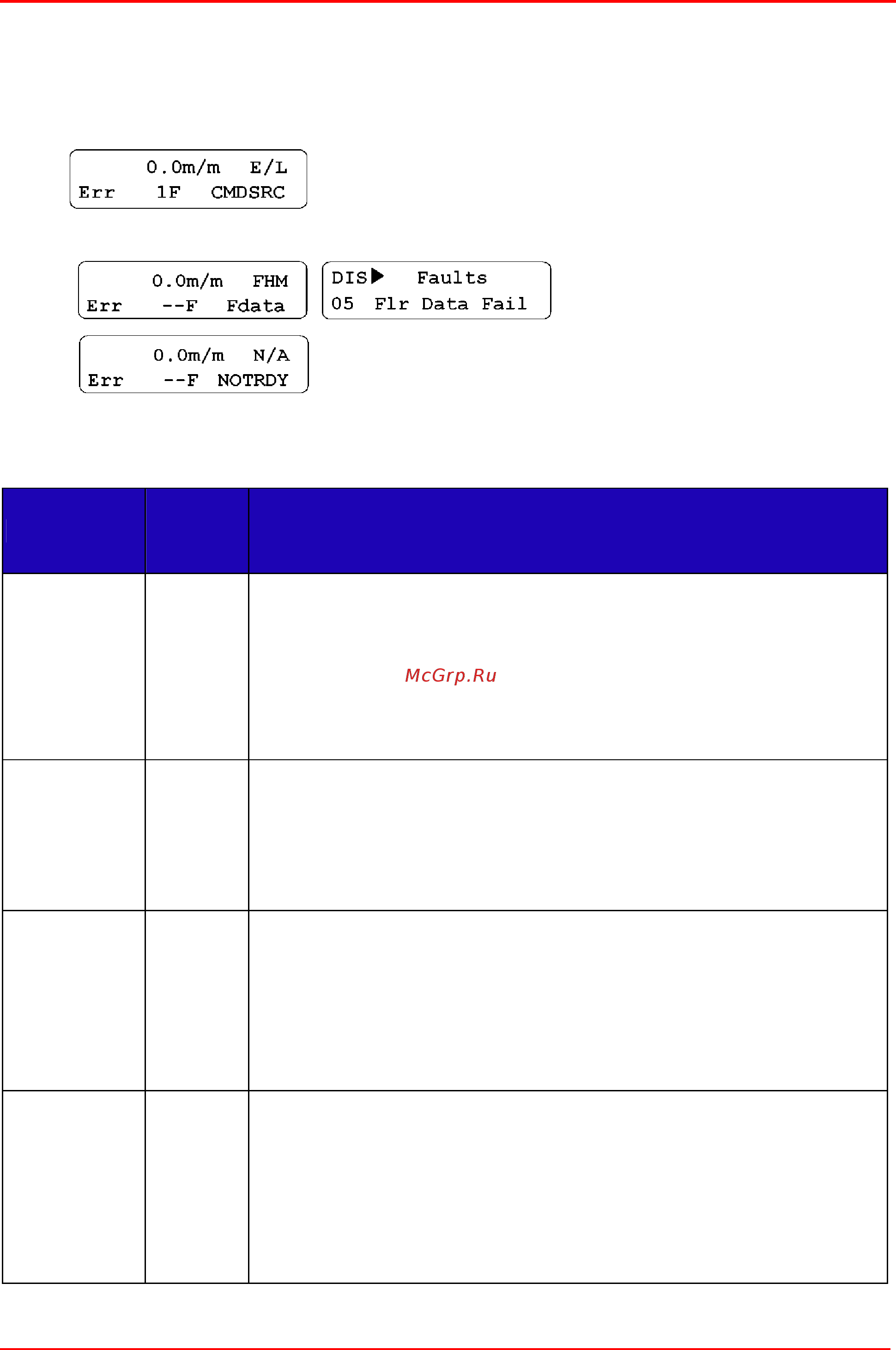

Ошибки, относящиеся к плате E/L и имеющие серьезные последствия, отображаются на DIS_05.
Другие ошибки отображаются на дисплее начального состояния индикацией «Err»,а содержимое
отображается во втором ряду справа.
Ошибка FHM и переключателя торможения может отображаться, как на DIS_05, так и на дисплее.
В следующей таблице приведены ошибки, возникающие только при использовании платы управления
лифтами.
Защита
Отображе
ние на
дисплее
Описание ошибки
Ошибка
режима FHM
FHM Run
Fail
• После завершени
я
работы FHM, количество обнаруженных
индукционных катушек (E/L_21) не соответствует этажу остановки
(E/L_02).
• Значение E/L_21 не соответствует (E/L_02)*10+1 после сброса
параметра.
• На дисплее начальных данных отображается «Fcount»,что может быть
проверено в DIS_05
Ошибка
данных
этажа
Flr Data
Fail
• Если расстояние между соседними этажами находится в пределах
2000мм или при наличии этажа, высота которого значительно
превышает высоту следующего этажа.
• На дисплее начальных данных отображается «Fdata»,что может быть
проверено в DIS_05
Ошибка
контрольной
суммы данных
этажа
CHKSUM
Err
• После работы FHM, данные уровня этажей для каждого этажа, и
контрольная сумма данных уровня этажей сохраняются в EEPROM .
При этом контрольная сумма двух данных отличается.
• Обнаруживается при сбросе параметра или до выполнения
автоматического скоростного режима.
• «CHKSUM» отображается на дисплее начального отображения и
может быть проверена в DIS_05.
Ошибка
начальных
условий
режима
автоматическо
го выбора
скорости
NOTRDY
• Если начальные условия автоматического скоростного режима
(E/L_50) установлены на «Inductor ON», но верхний / нижний
индукторы не определяются в индукционной катушке.
• Проверяется только на дисплее начальных данных.
