Необходимо:
1) Убедиться, что коммутатор отправляет информацию о событиях на Syslog сервера
2) Проверить корректность отправленных данных.
Краткая конфигурация коммутатора QSW-2700:
logging 172.16.0.254 level debugging
logging 172.16.30.253 level debugging

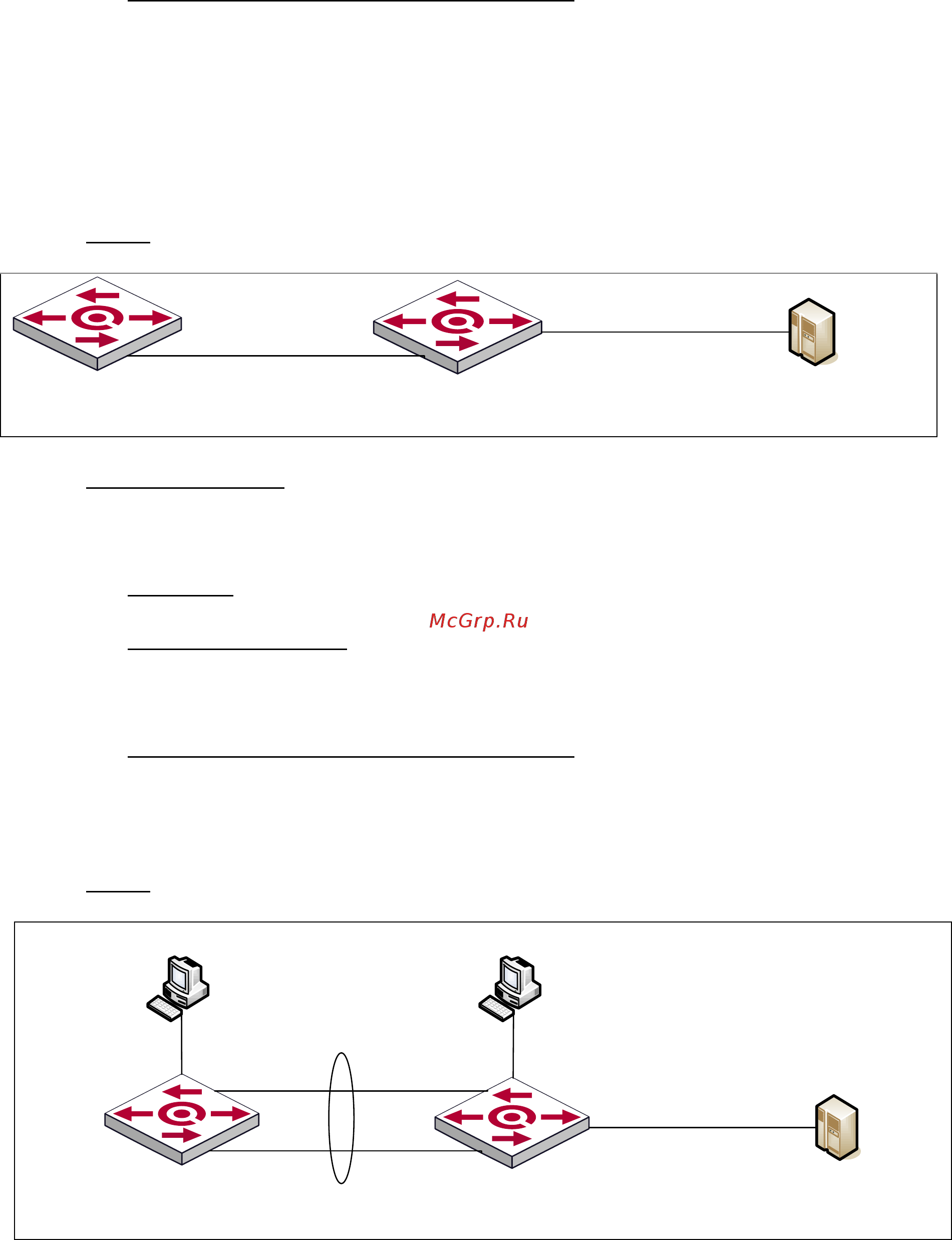

VI. Работа LLDP
Схема:
E 1/25
E 1/25
Tagged VLAN 200
Management System
172.16.0.254
QSW-2700-1
172.16.0.1
QSW-2700-2
172.16.1.2
E 1/1
Tagged VLAN 200
Исходное состояние: К коммутатору Ethernet подключается к коммутатору с поддержкой
протокола LLDP, образуя, таким образом, соседние устройства. На общих портах
коммутаторов настраивается протокол LLDP.
Цель теста: Проверить работу протокола LLDP на коммутаторе Ethernet.
Ожидаемый результат: Необходимо:
1) Убедиться, что устройства установили связь по протоколу LLDP
2) Убедиться, что информация о соседнем устройстве корректная.
Краткая конфигурация коммутатора QSW-2700:
lldp enable
VII. Работа LACP
Схема:
E 1/25
E 1/25
Tagged VLAN 200
Management System
172.16.0.254
QSW-2700-1
172.16.0.1
QSW-2700-2
172.16.1.2
E 1/1
Tagged VLAN 200
untagged VLAN 500
E 1/26 E 1/26
E 1/15
E 1/15
untagged VLAN 500
Tagged VLAN 500
Хост A Хост B
