22
switchport access vlan 21
!
Interface Ethernet1/22
switchport access vlan 21
!
Interface Ethernet1/23
switchport access vlan 22
!
Interface Ethernet1/24
switchport access vlan 22
!
Interface Ethernet1/25
switchport access vlan 23
!
Interface Ethernet1/26
switchport access vlan 23
!
Interface Ethernet1/27
switchport access vlan 24
!
Interface Ethernet1/28
switchport access vlan 24
!
interface Vlan1
ip address 192.168.1.1 255.255.255.0
!
no mac-address-learning cpu-control
!
!
no login
!
end
XIV. Port-based QinQ

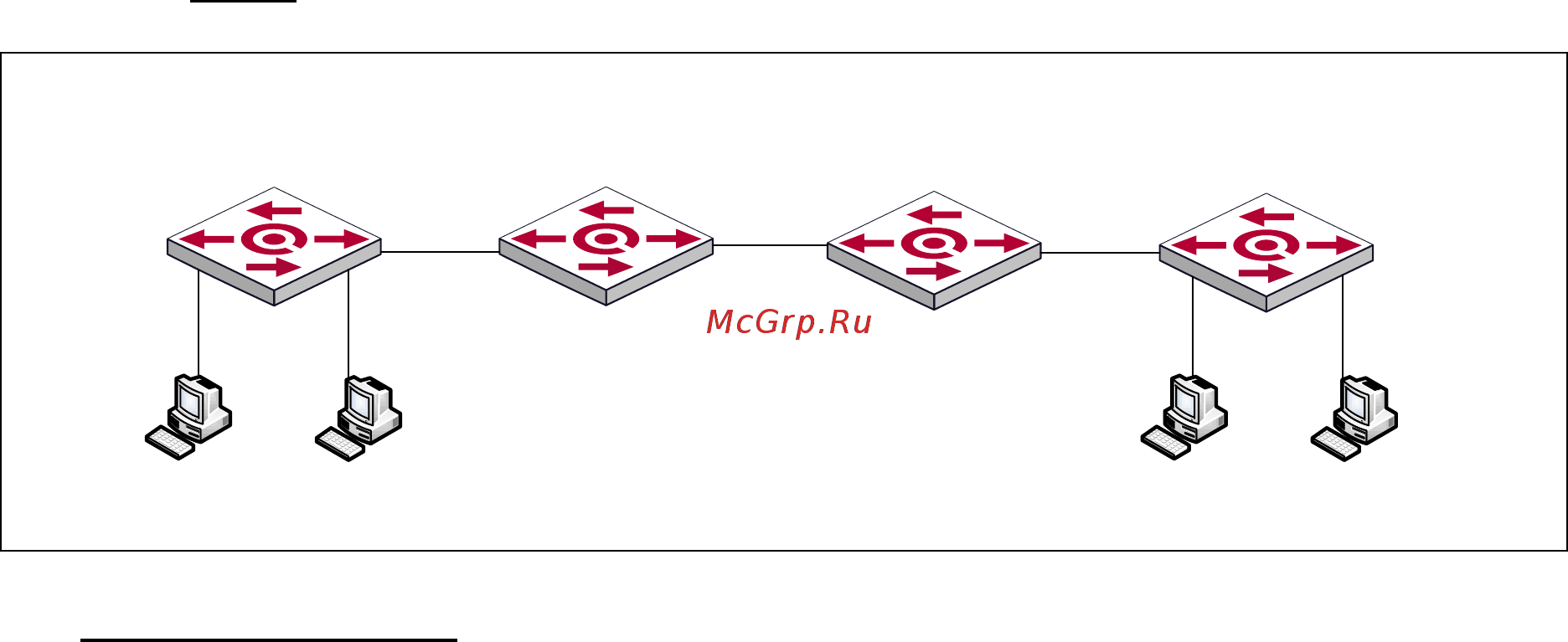

Схема:
е1/25
QSW-2700-1 QSW-2700-2
Хост B
C-VLAN 100
C-VLAN 200
е1/25
Хост A
Хост D
Хост C
S-VLAN 300,C-VLAN 100
S-VLAN 300,C-VLAN 200
C-VLAN 100
C-VLAN 200
access
VLAN 100
access
VLAN 200
access
VLAN 100
access
VLAN 200
е1/1 е1/1
Исходное состояние: Согласно схеме, к портам e1/1 коммутаторов QSW-2700
подключаются абонентские устройства поддерживающие стандарт 802.1Q. Траффик от
хостов A и C на абонентских устройствах маркируется тегом VLAN 100. Траффик от хостов B
и D на абонентских устройствах маркируется тегом VLAN 200 и отправляется на
