9
E 1/25
Management System
NTP server
172.16.0.254
QSW-2700
172.16.0.1
Tagged VLAN 200
Исходное состояние: К коммутатору Ethernet подключается хост. На данном хосте
устанавливается NTP сервер. IP-адрес для указанного хоста конфигурируется вручную и
должен находиться в пределах той же подсети, что и IP-адрес коммутатора. Коммутатор
конфигурируется таким образом, чтобы синхронизировать дату и время с данным NTP
сервером.
Цель теста: Проверка коммутатора с точки зрения возможности синхронизации даты и
времени с удаленным NTP сервером.
Ожидаемый результат: Необходимо:
1) Убедиться, что коммутатор синхронизируется с источником
2) Проверить корректность отображения времени
Краткая конфигурация коммутатора QSW-2700:
sntp server 172.16.0.254
V. Работа Syslog

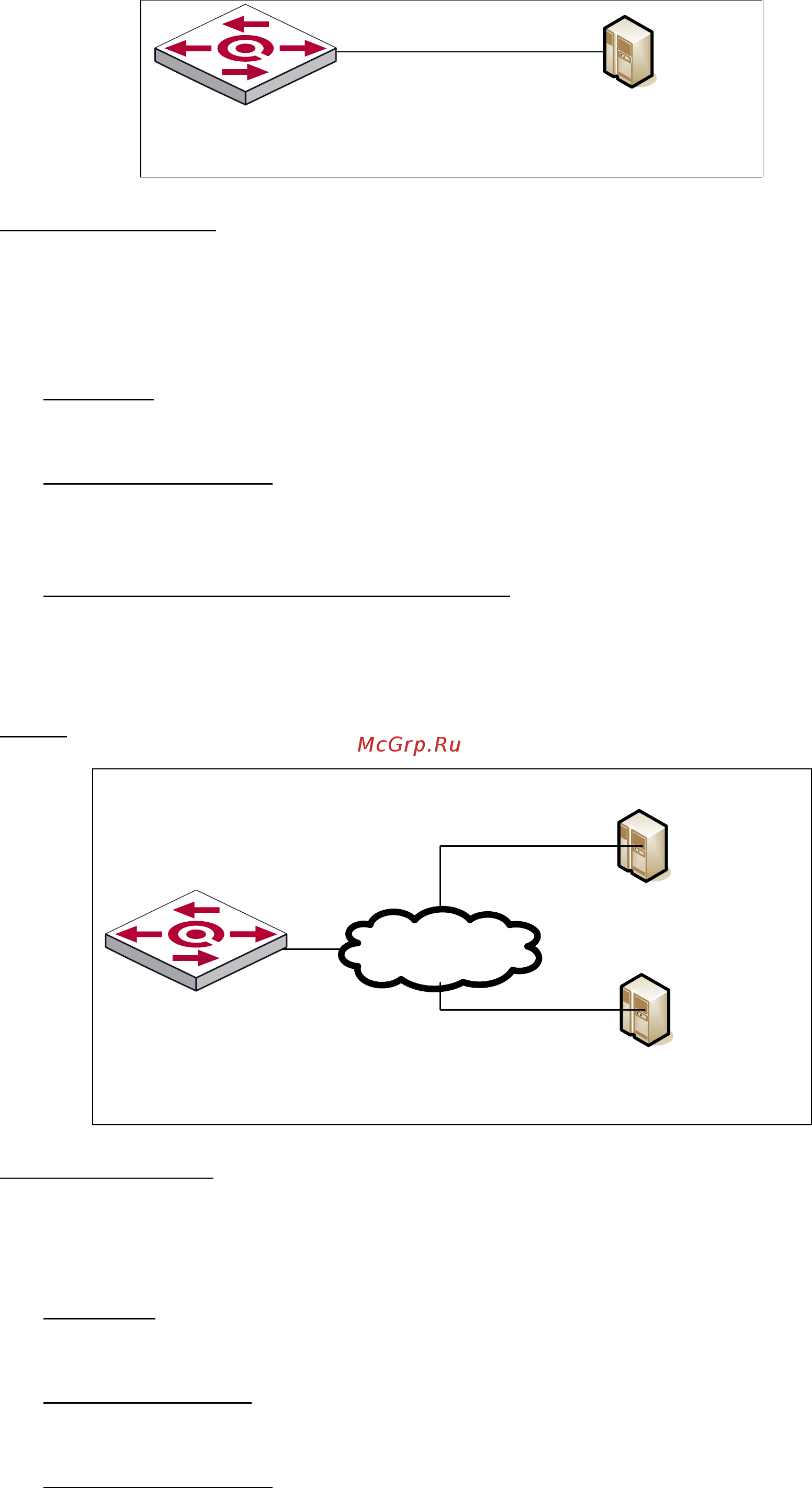

Схема:
E 1/25
Syslog server
172.16.0.254
QSW-2700
172.16.0.1
Syslog server
172.16.0.253
network
Исходное состояние: К коммутатору Ethernet подключается хосты. На данных хостах
устанавливается Syslog сервер. IP-адреса для указанных хостов конфигурируются вручную
и должены находиться в пределах той же подсети, что и IP-адрес коммутатора. На
коммутаторе конфигурируется регистрация событий на данных Syslog серверах.
Цель теста: Проверка коммутатора с точки зрения возможности регистрации событий
на удаленном Syslog сервере.
Тестовая процедура: Инициировать на коммутаторе отправку сообщения на Syslog
сервер.
Ожидаемый результат:
