8
loopback-detection control shutdown
!
4) Ограничение количества MAC адресов на порту

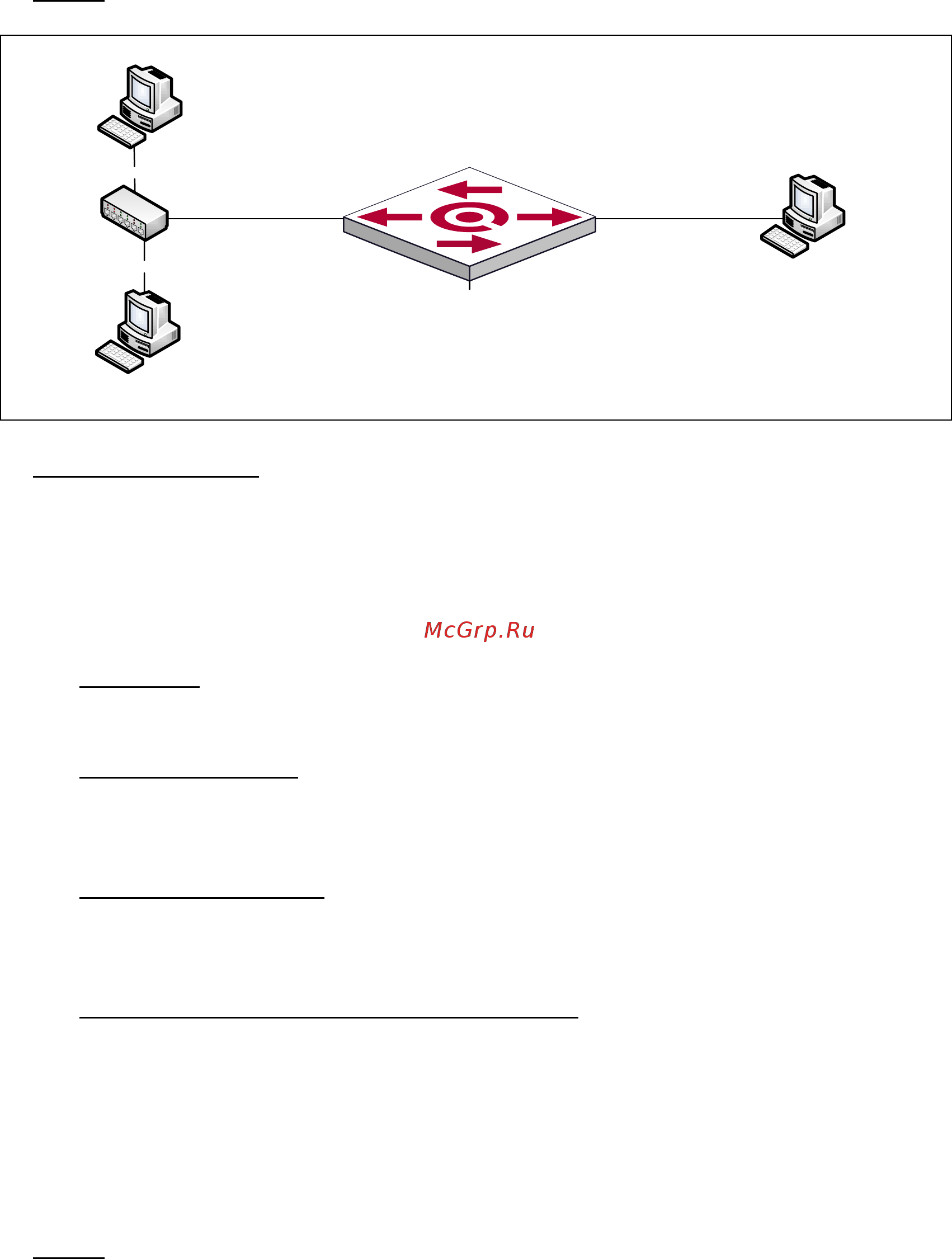

Схема:
QSW-2700
172.16.0.1
E 1/10
ХОСТ A
ХОСТ B
ХОСТ C
E 1/11
Исходное состояние: К порту коммутатора Ethernet подключается HUB, на этом порту
конфигурируется ограничение количества MAC адресов за портом, устанавливается
максимальное число мак адресов для данного порта равное 1. К коммутатору Ethernet
подключается хост C. IP-адреса для хостов A, B и C конфигурируются вручную, должны
находиться в пределах одной подсети. Хосты А, В и С находятся в одном
широковещательном домене.
Цель теста: Проверка коммутатора с точки зрения возможности ограничения общего
числа MAC адресов за портом.
Тестовая процедура:
1) Хост A подключается к HUB и выполняет ping на IP адрес хоста C
2) Хост B подключается к HUB и выполняет ping на IP адрес хоста C
Ожидаемый результат: Необходимо убедиться, что:
1) Пинг от хоста A дает положительный результат
2) Пинг от хоста B дает отрицательный результат
Краткая конфигурация коммутатора QSW-2700:
Interface Ethernet1/10
switchport mac-address dynamic maximum 1
!
IV. Синхронизация даты и времени с NTP сервером
Схема:
