Ожидаемый результат: Убедиться, что пинг:
1) Дает отрицательный результат
2) Дает отрицательный результат
3) Дает отрицательный результат
4) Дает положительный результат
Краткая конфигурация коммутатора QSW-2700:
!
firewall enable
!
access-list 100 deny ip any-source host-destination 172.16.1.194
access-list 1100 deny any-source-mac host-destination-mac 00-24-54-b8-e9-bf
access-list 3100 deny host-source-mac 00-24-54-b8-e9-bf any-destination-mac ip
host-source 172.16.1.194 any-destination
!
Interface Ethernet1/1
mac-ip access-group 3100 in
!
Interface Ethernet1/2
mac access-group 1100 in
!
Interface Ethernet1/3
ip access-group 100 in

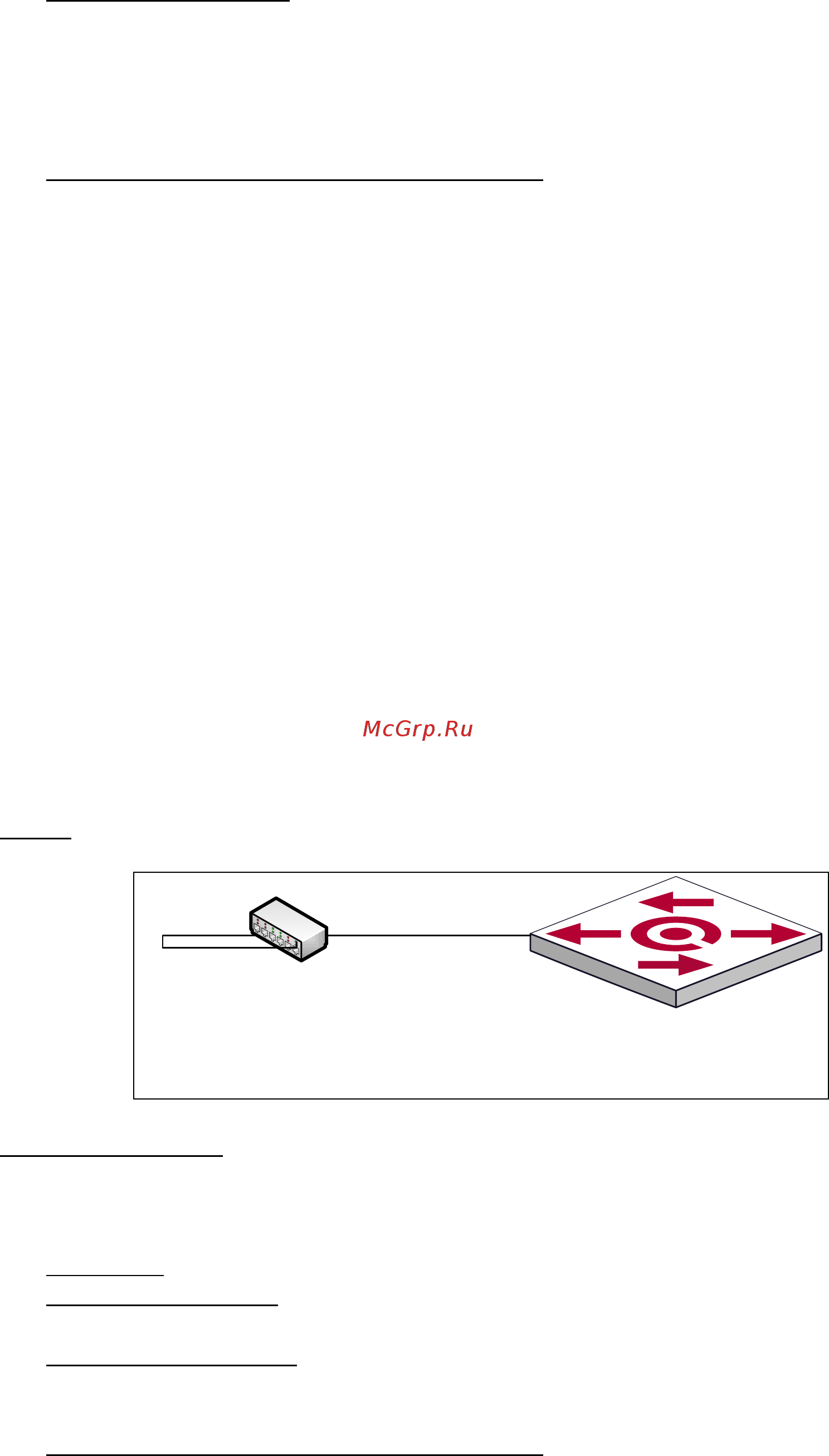

3) Обнаружение петель на стороне клиента
Схема:
QSW-2700
172.16.0.1
E 1/1
HUB
Исходное состояние: К коммутатору Ethernet подключается HUB. На порту коммутатора
Ethernet конфигурируется определение петли. При обнаружении петли, коммутатор
должен физически «положить» порт.
Цель теста: Проверка работоспособности функционала обнаружения петель.
Тестовая процедура: На стороне клиента создаётся физическая петля, путем
замыкания двух портов на устройстве HUB.
Ожидаемый результат: Убедиться, что коммутатор обнаружил петлю и физически
«положил» порт
Краткая конфигурация коммутатора QSW-2700:
!
Interface Ethernet1/1
loopback-detection specified-vlan 1
