19
pppoe intermediate-agent trust
ip dhcp snooping trust
!
interface Vlan200
ip address 172.16.0.1 255.255.255.0
!
ip igmp snooping
ip igmp snooping vlan 300
ip igmp snooping vlan 300 immediately-leave
ip igmp snooping vlan 300 l2-general-querier
ip igmp snooping vlan 300 l2-general-querier-version 2
ip igmp snooping vlan 300 l2-general-querier-source 1.1.1.1
ip igmp snooping vlan 300 mrouter-port interface Ethernet1/25
ip igmp snooping vlan 300 mrouter-port interface Ethernet1/26
!
Краткая конфигурация коммутатора QSW-2700-1:
spanning-tree mst configuration
instance 0 vlan 1-199;201-299;301-399;401-499;501-4094
instance 1 vlan 300
instance 2 vlan 200;400;500
exit
!
spanning-tree
XIII. Тест на производительность

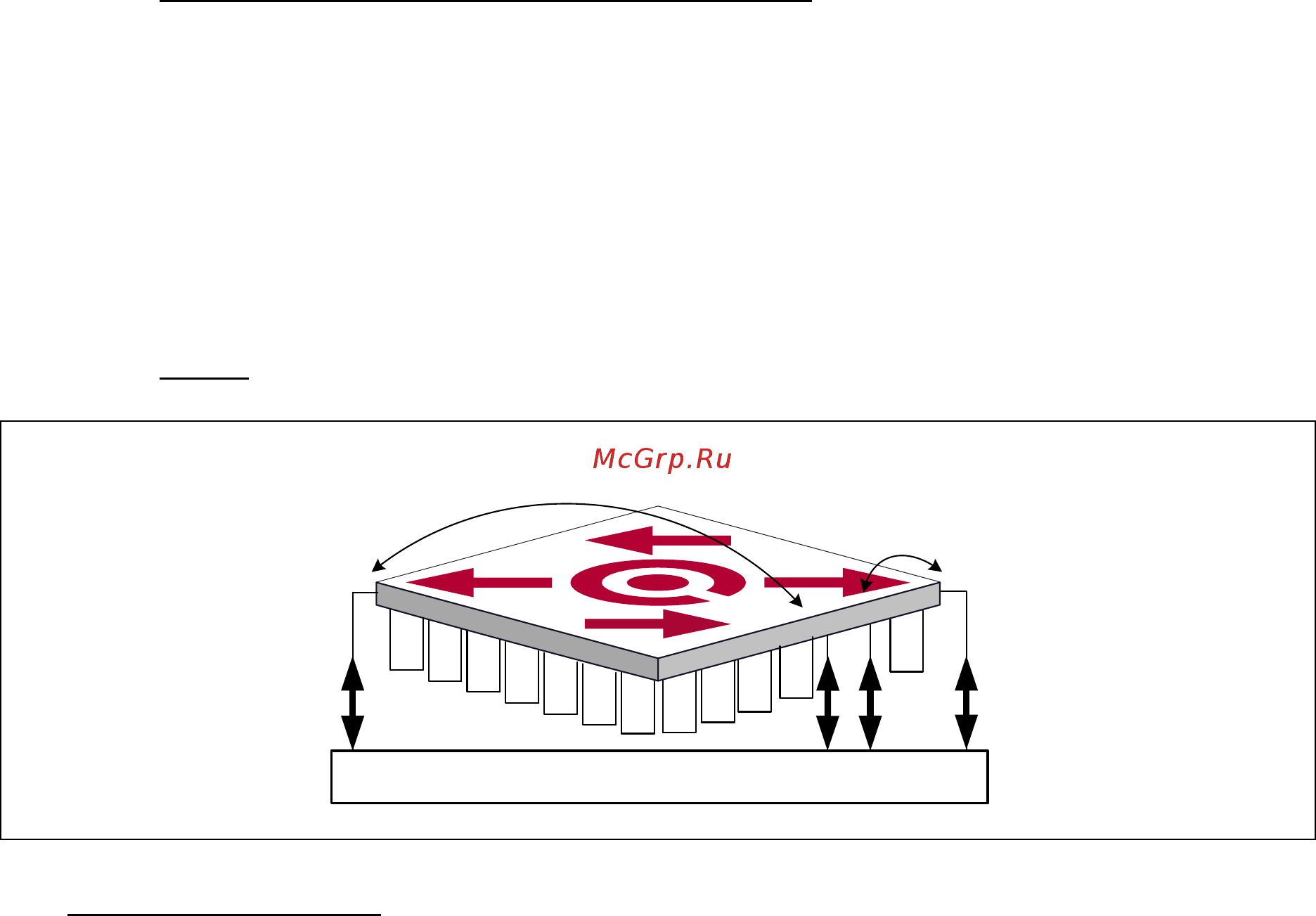

Схема:
1/22
QSW-2800-28T
1/2
1/3
1/4
1/5
1/6
1/7
1/8
1/9
1/10
1/11
1/12
1/13
1/14
1/17
1/18
1/19
1/20
1/21
1/23
1/25
1/26
1/27
1/15
1/16
1/24
TRAFFIC GENERATOR (IXIA-400T)
1/1
1/28
A B
C D
Исходное состояние: К портам e1/1, e1/24, e1/25, e1/28 коммутатора QSW-2700
подключается Генератор трфика (IXIA-400T). Порты с e1/2 по e1/23, e1/26 и e 1/27
соединяются между собой, согласно вышеуказанной схеме. Скорость сединения каждого
порта коммутатора QSW-2700 максимальна (e1/1-24 – 100Mb/s, full-duplex; e1/25-28 – 1Gb/s,
full-duplex).
Коммутатор настраевается таким образом, чтобы:
1) Траффик от порта А генератора коммутировался в порт B.
2) Траффик от порта B генератора коммутировался в порт А.
3) Траффик от порта С генератора коммутировался в порт D.
4) Траффик от порта D генератора коммутировался в порт C.
На траффик генераторе формируются потоки из фреймов размером 64 байта и
