15
Ожидаемый результат: Необходимо убедиться в том, что коммутатор добавил в
DHCP Discover пакет тег Option82.
3) Работа DHCP Snooping User-binding
Цель теста: Проверка возможности коммутатора блокировать трафик от клиентов
которые не получили IP адрес от DHCP сервера, то есть связка IP-MAC которых не
содержится в таблице клиентов DHCP-Snooping.
Тестовая процедура: Выполнить пинг Хоста с DHCP сервером от Хоста B.
Ожидаемый результат: Необходимо убедиться в том, что пинг дает отрицательный
результат.
Краткая конфигурация коммутатора QSW-2700-1:
!
ip dhcp snooping enable
ip dhcp snooping vlan 400
ip dhcp snooping binding enable
!
ip dhcp snooping information enable
ip dhcp snooping information option subscriber-id format hex
!
Interface Ethernet1/16
switchport mode hybrid
switchport hybrid allowed vlan 400 untag
switchport hybrid native vlan 400
ip dhcp snooping binding user-control
!
Interface Ethernet1/18
switchport mode hybrid
switchport hybrid allowed vlan 400 untag
switchport hybrid native vlan 400
ip dhcp snooping binding user-control
!
Interface Ethernet1/25
switchport mode trunk
ip dhcp snooping trust
XI. IGMP Snooping, Multicast VLAN, Списки доступа для IGMP запросов

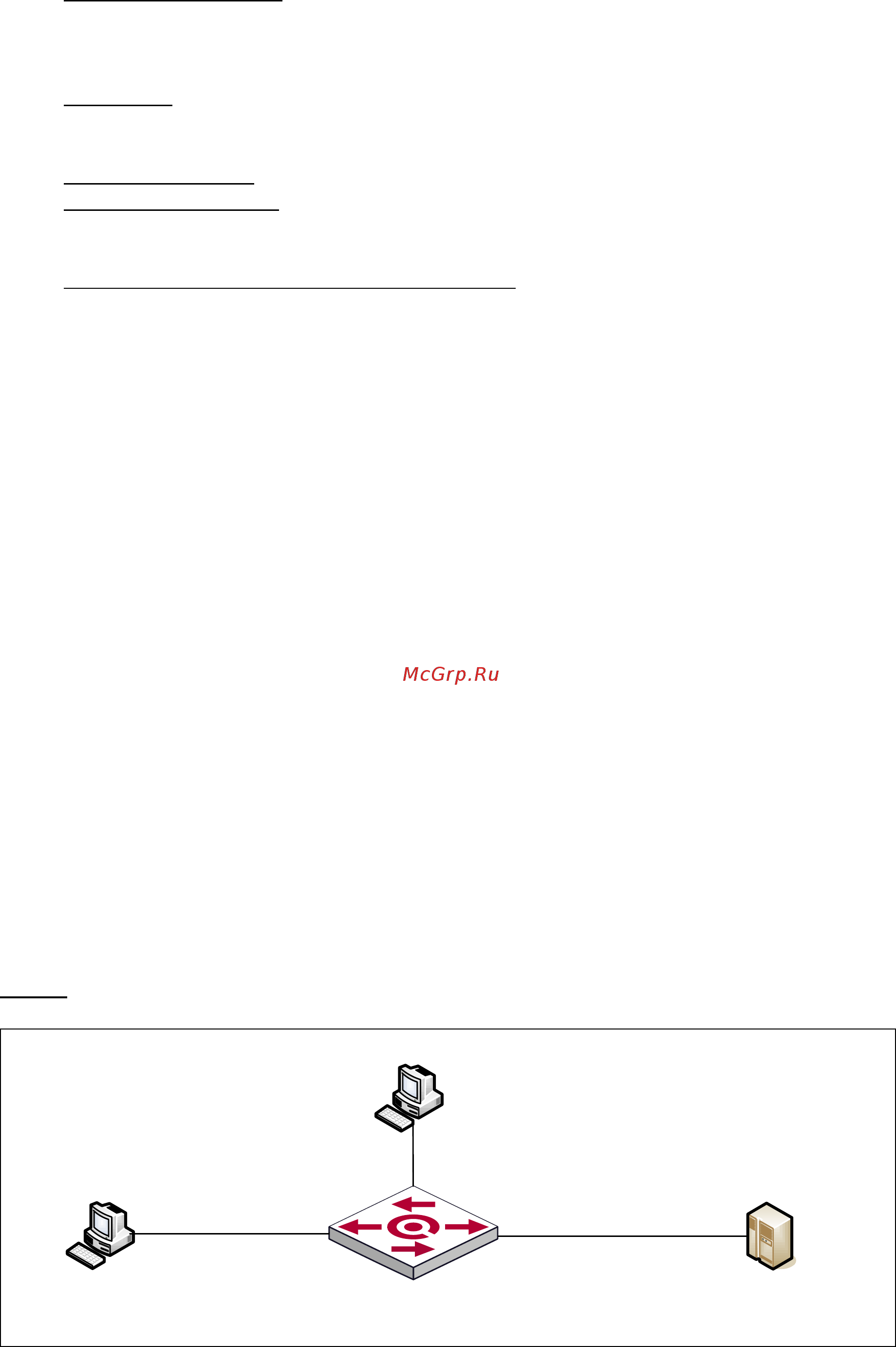

Схема:
E 0/0/25
Management System
Video Streamer
QSW-2700-1
172.16.0.1
E 0/0/16
untagged VLAN 400
Хост A
Хост B
untagged VLAN 400
E 0/0/18 tagged VLAN 300
