ip address 172.16.1.1 255.255.255.0
!
interface Vlan600
ip address 10.10.60.1 255.255.255.0
!forward protocol udp 67(active)!
ip helper-address 172.16.0.254
!
ip default-gateway 172.16.1.254
!
X. Поддержка DHCP Snooping

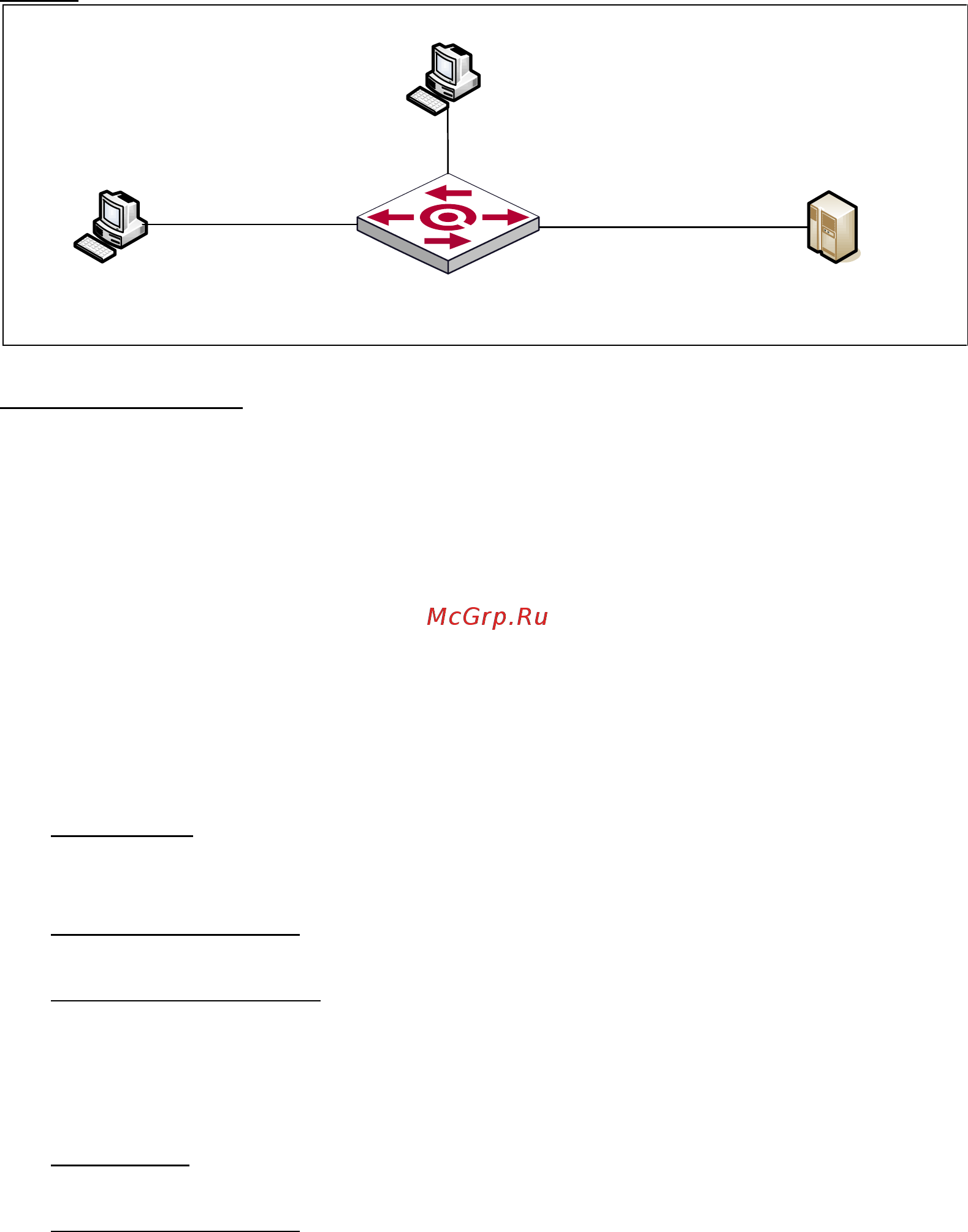

Схема:
E 1/25
Management System
DHCP сервер
172.16.0.254
QSW-2700-1
172.16.0.1
E 1/16
untagged VLAN 400
Хост A
Хост B
untagged VLAN 400
E 1/18 tagged VLAN 400
Исходное состояние: К трем портам коммутатора подключено по одному хосту. На хост А
установлено программное обеспечение - DHCP клиент. IP-адрес для IPoE соединения
данного хоста назначается DHCP сервером динамически. На Хост B установлено
программное обеспечение Wireshark sniffer или аналогичное. IP-адрес Хоста В для IPoE
соединения устанавливается вручную. Так же, к коммутатору подключен хост с
установленным программным обеспечением - DHCP сервер. IP адрес для данного хоста
устанавливается вручную. Все хосты находятся в одном широковещательном домене.
Порты хостов А и B настраиваются таким образом, чтобы добавлять в DHCP Discover пакет
тег Option 82. Порт, к которому подключен Хост с DHCP сервером, объявлен доверенным
для DHCP Discover пакетов от DHCP клиентов. На коммутаторе включена функция контроля
связки IP-MAC на основе таблицы DHCP-Snooping.
1) Работа DHCP-Snooping
Цель теста: Проверка работы функционала DHCP snooping, а именно, заперта
коммутации широковещательных DHCP discover пакетов между DHCP клиентами,
подключенными к разным портам.
Тестовая процедура: Выполнить процедуру динамического получения IP адреса
Хостом A.
Ожидаемый результат: Необходимо убедиться в том, что коммутатор не отправляет
широковещательный пакет DHCP Discover Хосту B, а отправляет только на доверенный
порт.
2) Работа DHCP Snooping option82
Цель теста: Проверка возможности коммутатора добавлять тег Option82 в DHCP
discovery пакеты от DHCP клиентов.
Тестовая процедура: Выполнить процедуру динамического получения IP адреса
Хостом A.
