13
pppoe intermediate-agent trust
IX. Поддержка DHCP-Relay

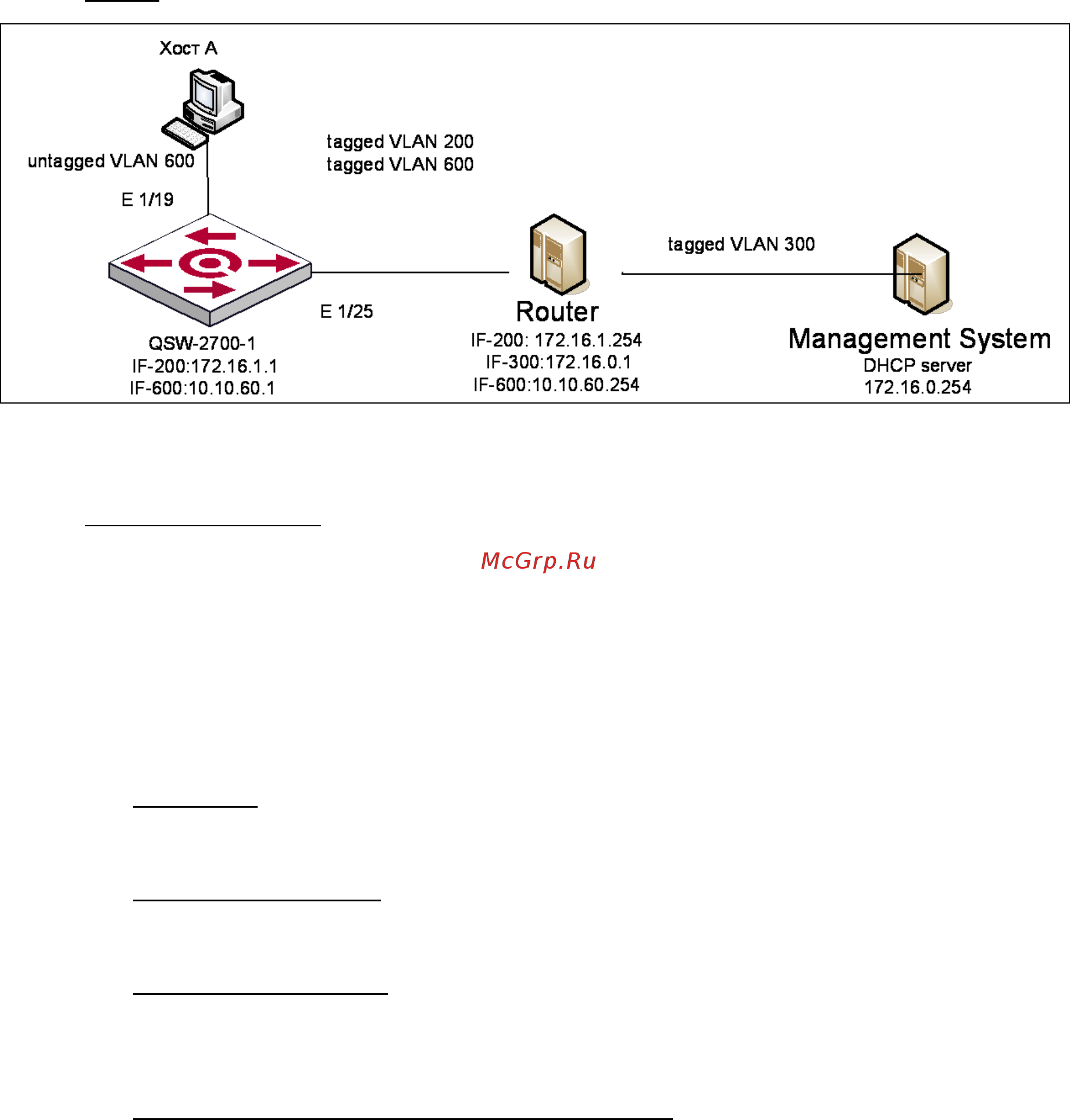

Схема:
Исходное состояние: К коммутатору подключаются оборудование согласно схеме. На
хост А установлено программное обеспечение - DHCP клиент. IP-адрес для IPoE
соединения данного хоста назначается DHCP сервером динамически. Так же, к
коммутатору (через маршрутизатор) подключен хост с установленным программным
обеспечением - DHCP сервер. IP адрес для данного хоста устанавливается вручную. Хосты
находятся в разных широковещательных доменах. Порт хоста А настраиваются таким
образом, чтобы добавлять в DHCP Discover пакет тег Option 82. На коммутаторе настроена
трансляция широковещательных пакетов DHCP discover в одноадресные, на DHCP сервер.
Цель теста: Проверить работу трансляции широковещательных пакетов DHCP discover
в одноадресные и добавление тега Option82 в DHCP discover пакеты клиентов.
Тестовая процедура: Выполнить процедуру динамического получения IP адреса
Хостом A.
Ожидаемый результат: Необходимо убедиться в том, что
1) Хост А получил IP адрес от DHCP сервера
2) Коммутатор добавляет тег Option82 DHCP Discover пакеты.
Краткая конфигурация коммутатора QSW-2700-1:
!
service dhcp
!
ip forward-protocol udp bootps
ip dhcp relay information option
ip dhcp relay information option subscriber-id format hex
!
Interface Ethernet1/19
switchport mode hybrid
switchport hybrid allowed vlan 600 untag
switchport hybrid native vlan 600
!
interface Vlan200
