25

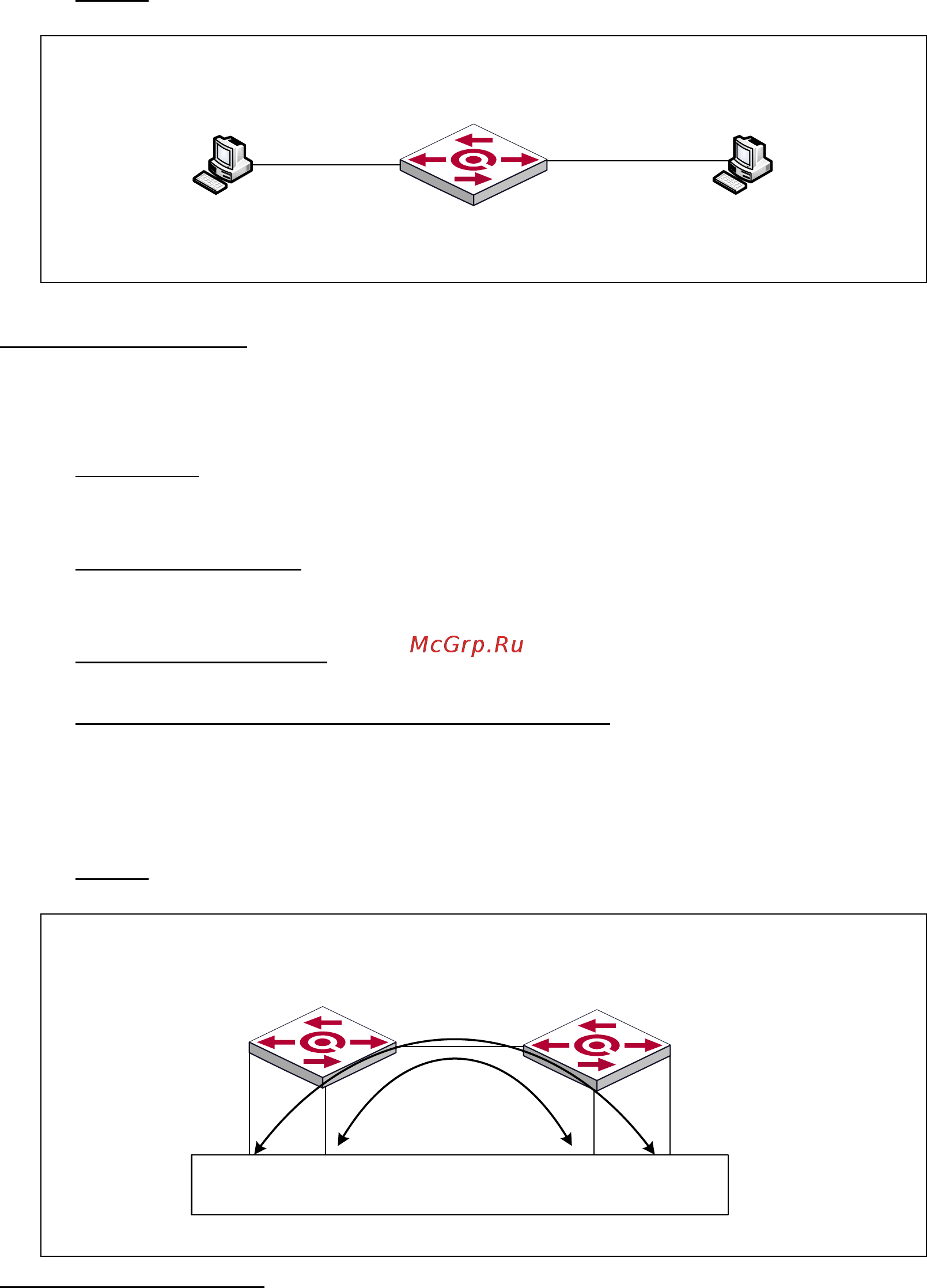

XVI. Jumbo frame
Схема:
QSW-2700
Хост A
Хост B
e1/1 e1/2
192.168.0.2
192.168.0.1
Исходное состояние: Cогласно вышеуказанной схеме к портам доступа коммутатора
подключаются рабочие станции Хост А и Хост В. Хост А и Хост B поддреживают обработку
jumbo frame (без фрагментации). На коммутаторе включена поддержка Jumbo frame.
Цель теста: проверить возможность коммутатора обрабатывать пакеты длиной более
1500 байт.
Тестовая процедура: Выполнить ping пакетами размером MTU более 1500 байт между
хостом A и C
Ожидаемый результат: Результат ping положительный
Краткая конфигурация коммутатора QSW-2700-1:
QSW-2700(config)#mtu
XVII. Качество обслуживания. COS.
Схема:
е1/25
QSW-2700-1 QSW-2700-2
е1/25
е1/1
е1/1
TRAFFIC GENERATOR (IXIA 400T)
A B C D
е1/26
е1/26
Исходное состояние: Согласно вышеуказаннй схеме, к портам e1/1, e1/26
коммутаторов QSW-2700 подключается Генератор трфика (IXIA-400T). Коммутаторы
QSW-2700-1 и QSW-2700-2 соеденяются между собой портами e1/25. Скорость сединения
