17
access-list 6001 permit ip any-source host-destination 225.2.2.3
!
multicast destination-control
!
Interface Ethernet1/16
ip multicast destination-control access-group 6000
switchport mode hybrid
switchport hybrid allowed vlan 400 untag
switchport hybrid native vlan 400
!
Interface Ethernet1/18
ip multicast destination-control access-group 6001
switchport mode hybrid
switchport hybrid allowed vlan untag
switchport hybrid native vlan 400
!
ip igmp snooping
ip igmp snooping vlan 300
ip igmp snooping vlan 300 immediately-leave
ip igmp snooping vlan 300 l2-general-querier
ip igmp snooping vlan 300 l2-general-querier-version 2
ip igmp snooping vlan 300 l2-general-querier-source 1.1.1.1
ip igmp snooping vlan 300 mrouter-port interface Ethernet 1/25
ip igmp snooping vlan 300 interface Ethernet 1/18 limit group 1 strategy replace
ip igmp snooping vlan 300 static-group 225.2.2.1 interface Ethernet 1/1
XII. Работа протокола MSTP

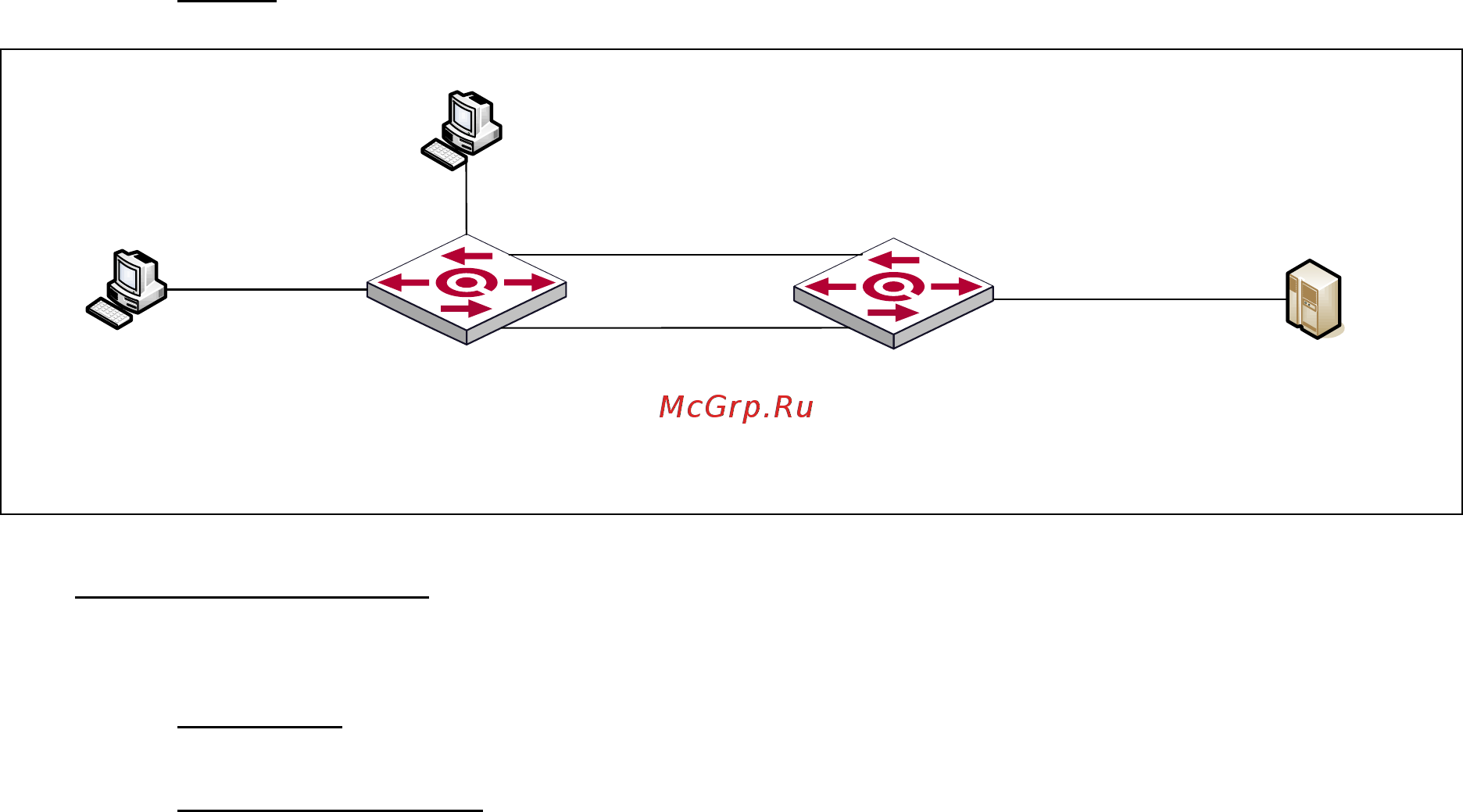

Схема:
E 0/0/25
E 0/0/25
MST INSTANCE 2:
Tagged VLAN 200
Management System
172.16.0.254
MANAGEMENT: VLAN 200
MULTICAST: VLAN 300
IPoE: VLAN 400
PPPoE: VLAN 500
QSW-2700-1
172.16.0.1
QSW-2700-2
172.16.0.2
E 0/0/1
Tagged VLAN 200
Tagged VLAN 300
Tagged VLAN 400
Tagged VLAN 500
E 0/0/26 E 0/0/26
E 0/0/15
untagged VLAN 500
MST INSTANCE 1:
Tagged VLAN 300
Хост A
Tagged VLAN 400
Tagged VLAN 500
MSTP
E 0/0/16
untagged VLAN 400
Хост B
Исходное состояние: К портам доступа коммутатора подключаются рабочие
станции Хост А и Хост В. Коммутаторы подключаются согласно вышеуказанной схеме.
Цель теста: Проверить отказоустойчивость кольцевой схемы на базе протокола MSTP .
Тестовая процедура:
1) Разорвать соединение на порту e 1/26
2) Восстановить соединение на порту e 1/26
3) Разорвать соединение на порту e 1/25
4) Восстановить соединение на порту e 1/25
