23
коммтуторы QSW-2700, на порт e1/1.
Коммутаторы QSW-2700 настраеваются для выполнения следующих задач:
1) инкапсулировать весь входящий на порт e1/1 трафик в тег провайдера VLAN300
2) снимать на порту e1/1 с исходящего трафика тег провайдера
Коммутаторы QSW-2700 соеденены портами e1/25, на этих портах настроен режим
trunk и разрешен VLAN 300.
Цель теста: Проверка возможности коммутатора инкапсулировать пользовательские
customer VLAN в сервисный provider VLAN на основе PVID порта.
Тестовая процедура:
1) Выполнить ping между хостом A и C
2) Выполнить ping между хостом A и D
3) Выполнить ping между хостом B и D
4) Выполнить ping между хостом B и C
Ожидаемый результат: Убедиться, что пинг:
1) Дает положительный результат
2) Дает отрицательный результат
3) Дает положительный результат
4) Дает отрицательный результат
Краткая конфигурация коммутаторов QSW-2700 (конфигурация для коммутаторов 1 и
2 идентична):
vlan 1;300
!
Interface Ethernet1/1
dot1q-tunnel enable
switchport access vlan 300
!
Interface Ethernet1/25
switchport mode trunk
switchport trunk allowed vlan 300
XV. Selective QinQ

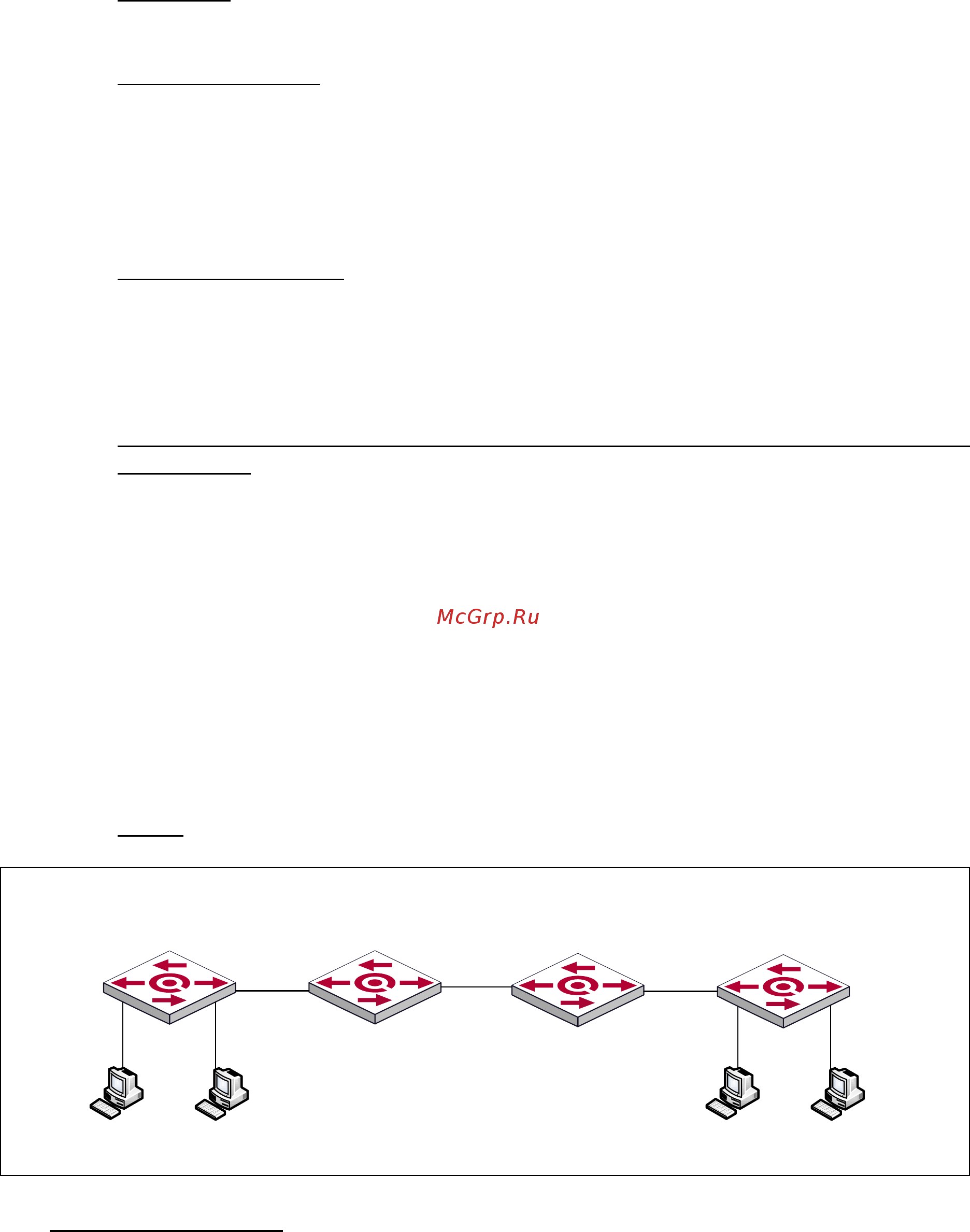

Схема:
е1/25
QSW-2700-1 QSW-2700-2
Хост B
C-VLAN 100
C-VLAN 200
е1/25
Хост A
Хост D
Хост C
S-VLAN 10,C-VLAN 100
S-VLAN 20,C-VLAN 200
C-VLAN 100
C-VLAN 200
access
VLAN 100
access
VLAN 200
access
VLAN 100
access
VLAN 200
е1/1 е1/1
Исходное состояние: Согласно схеме, к портам e1/1 коммутаторов QSW-2700
