Pinetron PDR-M5000 [10/114] Расположение разъемов на задней панели
![Pinetron PDR-M5000 [10/114] Расположение разъемов на задней панели](/views2/1059893/page10/bga.png)
10

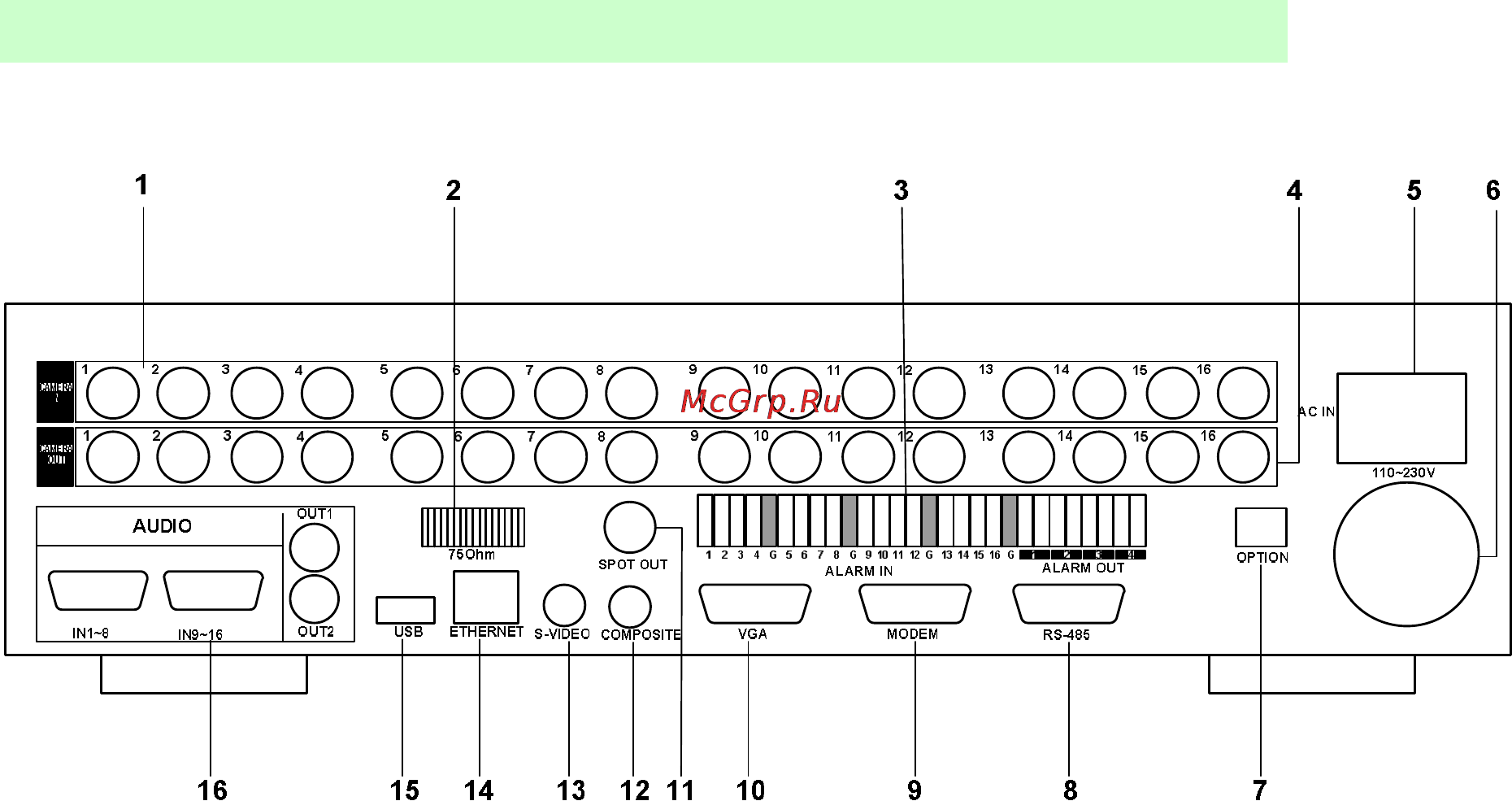

Расположение разъемов на задней панели
1) Входы камер - входные BNC-разъемы
2) Входное сопротивление - 75 Ом
3) Входы/выходы тревоги - для подключения входов тревоги (1 – 16) и
выходных реле тревоги (1 – 4)
4) Выходы камер - выходные BNC-разъемы (сквозные)
5) Разъем питания
6) Вентилятор
7) Дополнительно: не поддерживается
8) Разъем RS-485 [D-SUB, 9 контактов] - для подключения PTZ-камер
9) Разъем RS-232C [D-SUB, 9 контактов] - для подключения внешнего модема
10) Выходной разъем VGA
11) Разъем "Spot out" (для монитора выборочного видеоконтроля)
12) Композитный выход монитора - стандартный композитный видеовыход, BNC-разъем
13) Выход S-VHS - S-VHS разъем с раздельными сигналами яркости и цветности (Y/C).
14) Порт Ethernet RJ-45 - для подключения удаленного ПК по сети Ethernet
15) Разъем "USB 2.0" - для подключения USB-устройств
16) Входы (1 - 8, 9 - 16)/выходы (2) "AUDIO" - RCA разъемы
