16

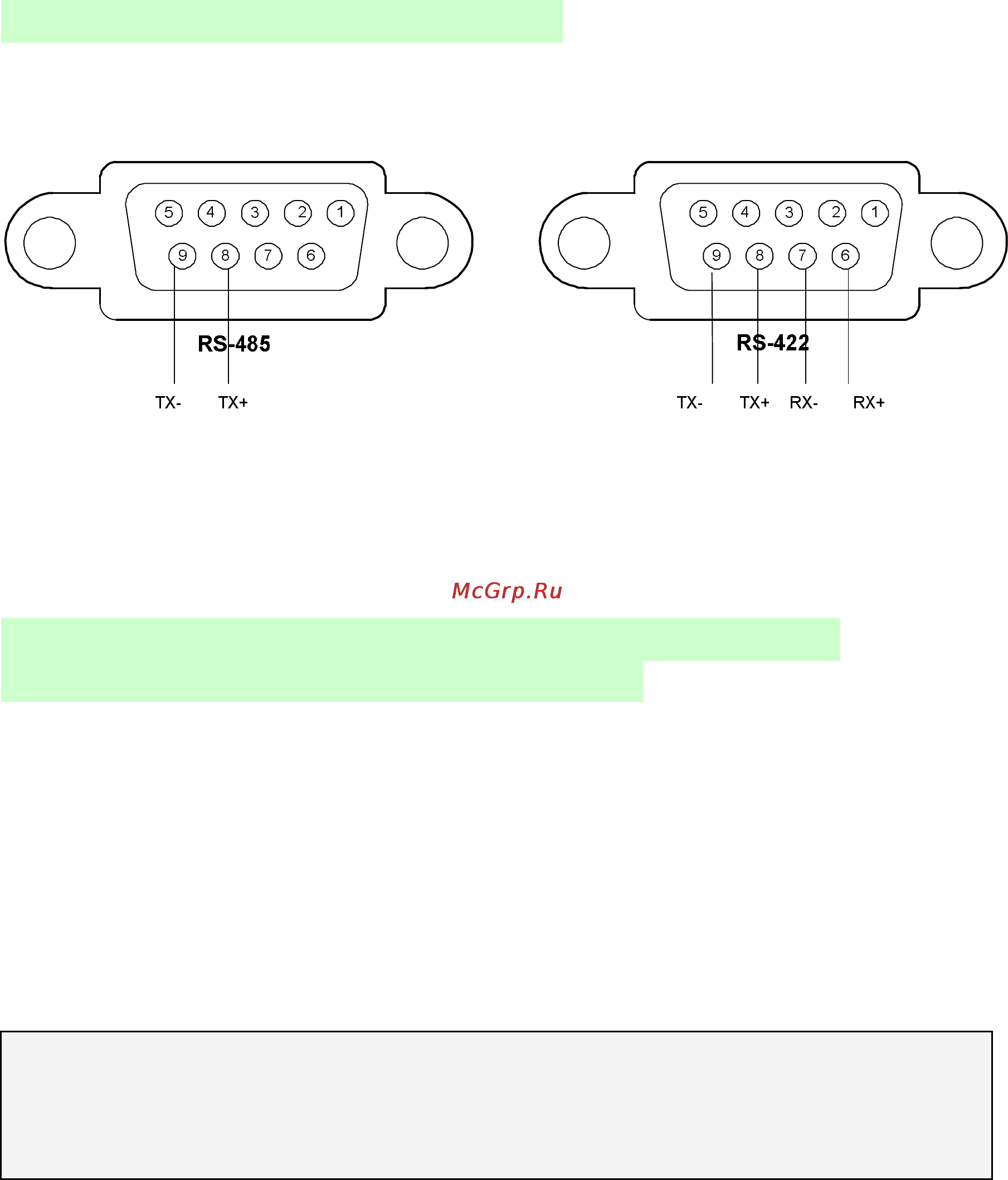

Подключение PTZ-камер
Требования к персональному компьютеру
для сетевого подключения
(a) процессор с тактовой частотой не менее 500 МГц
(b) 128 Мбайт оперативной памяти
© видеокарта не менее 4 Мбайт
(d) Windows 98SE, 2000, ME
(e) свободный порт Ethernet 10/100-BaseT
(f) сетевой кабель с разъемом RJ-45
(g) Кабель UTP 5-й категории для локальной сети LAN (кабель с перекрёстными проводниками для
прямого подключения к компьютеру)
Предостережение.
Изготовитель не может гарантировать подключение видеорегистратора к компьютеру и
возможность дистанционного наблюдения из-за различия интернет-
настроек на разных
компьютерах. По всем вопросам рекомендуется обращаться в
службу технической поддержки
пользователей.
