28

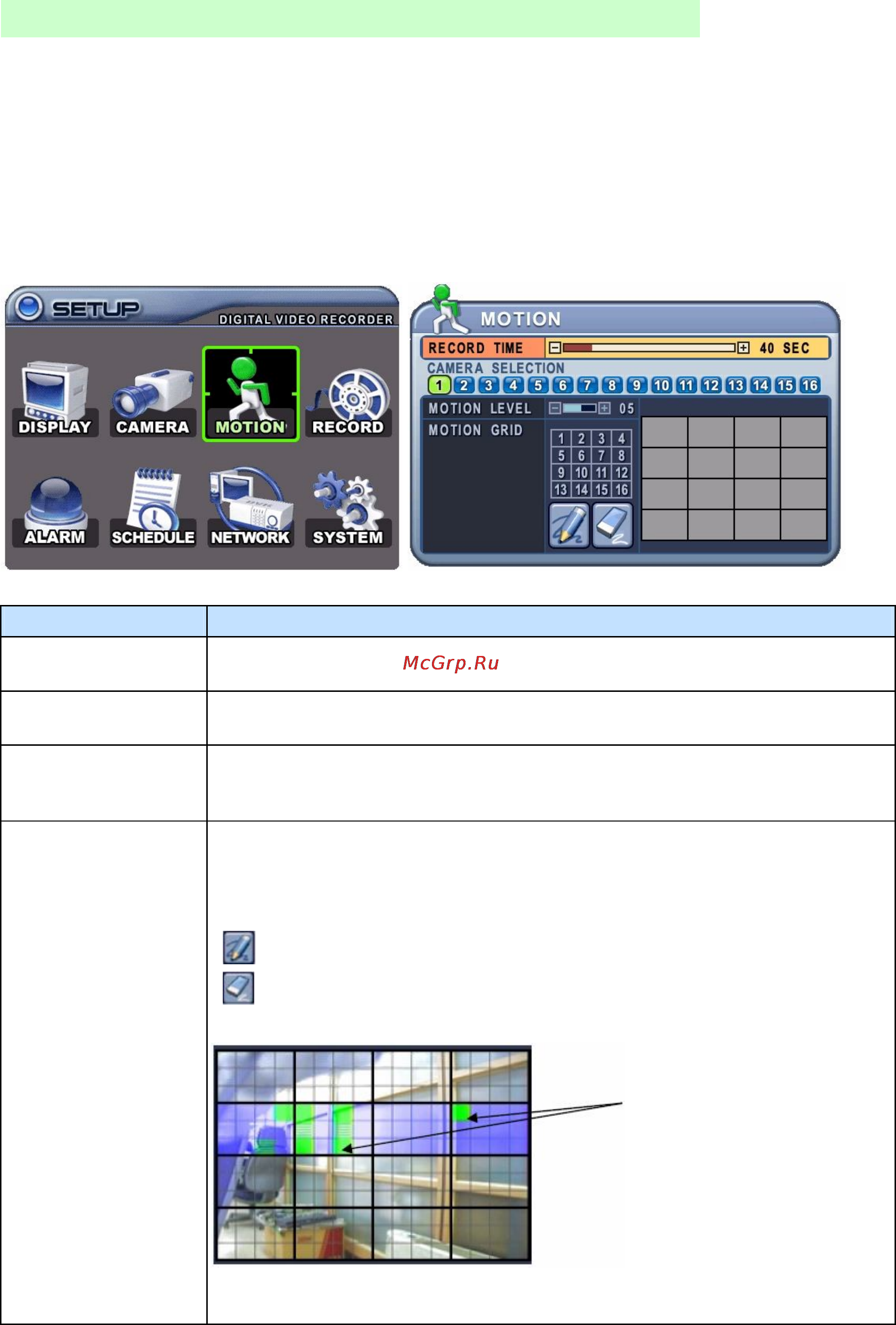

Запись по сигналу детектора движения
1. Кнопками [◄►▲▼] перейдите к позиции "MOTION" (Детектор движения) главного меню.
Нажмите [ENTER] на позиции "MOTION".
2. Выберите номер камеры, используя для перемещения курсора кнопки [◄►], или укажите номер
камеры цифровой клавишей.
3. Для подтверждения выбора нажмите кнопку [▼] или перейдите к другому пункту меню кнопками
[◄►].
4. Изменять значения следует кнопками [-, +].
Поз. Описание
RECORD TIME
(Время записи)
• Укажите длительность записи после получения сигнала
с детектора
движения. Диапазон значений – от 20 до 240 секунд.
CAMERA SELECTION
(Выбор камеры)
• Выберите номер камеры, используя для перемещения курсора кнопки
[◄►], или укажите номер камеры цифровой клавишей.
MOTION LEVEL
(Чувствительность
детектора)
• Уровень 1 – низкая чувствительность … Уровень 20 –
высокая
чувствительность
MOTION GRID
(Зона обнаружения)
• Укажите зону обнаружения движения. Сетка детектора накладывается на
текущее видеоизображение.
• Она разделена на 16 ячеек, каждую из которых можно выбирать
цифровыми клавишами.
• : Выбрать все.
• : Удалить все.
• Участки, где обнаружено движение, светятся зеленым цветом.
Зоны движения
Кроме того, с помощью программы-
клиента можно выбрать более
мелкую сетку для более точного описания зоны обнаружения.
