ОРГАНЫ УПРАВЛЕНИЯ

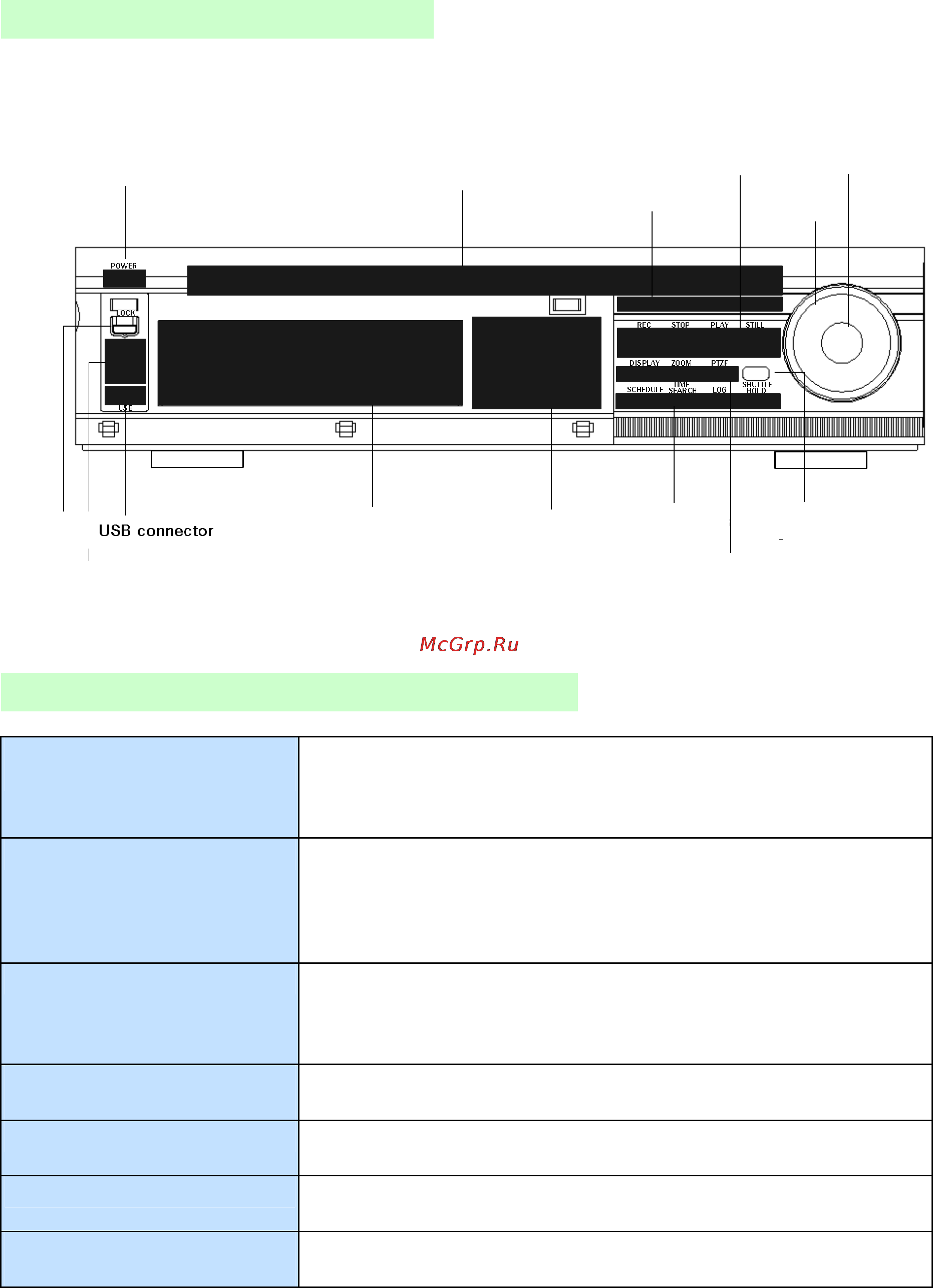

Передняя панель
Сетевой выключатель
Цифровые клавиши
Индикатор режима
"Shuttle"
"Jog"
Приемник ДУ
Кнопки управления
изображением
Меню
Резервное
копирование
"Lock"
Встроенный CD-RW или DVD-RW
USB-разъем
Запись/воспроизведение
Функциональные
клавиши
Клавиши передней панели
"POWER" (Сетевой
выключатель)
• Предназначен для включения/выключения питания.
Включение/выключение питания сопровождается
загоранием/погасанием светодиодного индикатора (красного
цвета).
Цифровые клавиши (1 – 16)
• Выполняют ряд функций по вводу данных и выбору команд
.
Используются для ввода цифр при вводе пароля, выборе
канала/камеры, даты/времени при настройке записи по
расписанию, а также для ввода букв при описании каждого
канала.
Индикатор режима
• Пять светодиодных индикаторов отображают состояние
устройства. Слева направо: питание (красный), запись
(красный), запись по расписанию
(зеленый), блокировка
(зеленый) и сеть (зеленый).
Кнопки управления
записью/воспроизведением
• Служат для включения-
выключения записи и
воспроизведения.
Регулятор "SHUTTLE"
• Используется при настройке скорости воспроизведения и для
перемотки изображения вперед или назад.
Ручка "JOG"
• Используется для перемотки изображения вперед или назад
во время воспроизведения в покадровом режиме.
Приемник сигнала
дистанционного управления
• Помните о том, что устройство дистанционного управления
должно быть направлено на приемник сигналов.
