20
Мультиэкранный и последовательный
режимы отображения
1. Полноэкранный режим
Укажите номер камеры для полноэкранного режима с помощью цифровых клавиш.
2. Мультиэкранный и последовательный режимы отображения

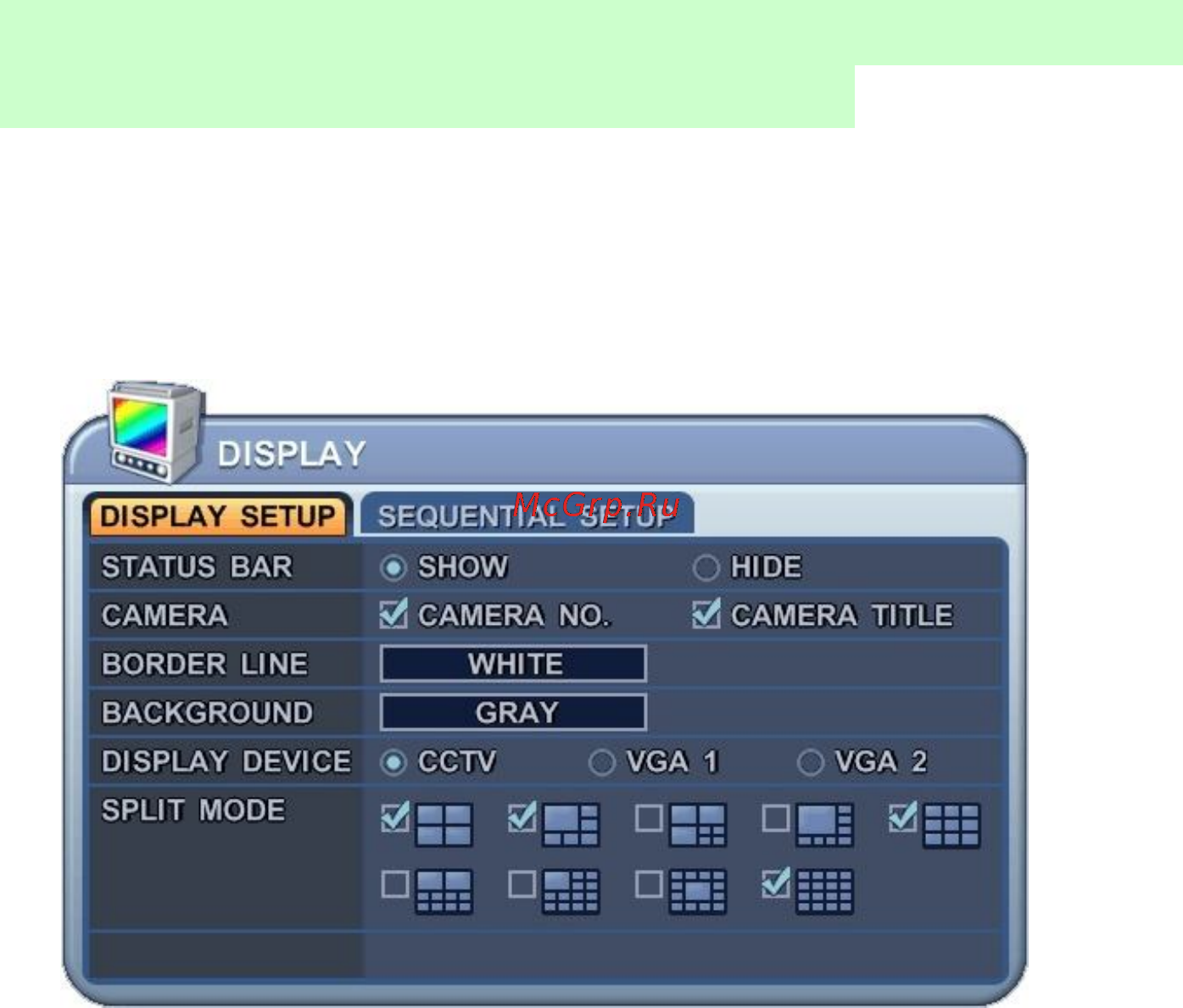

Переключение режима вывода изображений выполняется кнопкой [DISPLAY].
Переключение происходит в том порядке, который указан с помощью функции "SPLIT
MODE". Для перехода из 16-экранного режима в полноэкранный с последовательным
выводом каналов следует удерживать кнопку [DISPLAY] нажатой 1 секунду.
Последовательность смены каналов и время задержки переключения (Dwell Time)
программируются. Подробное описание процедуры настройки приведено в разделе
"Настройка режима последовательного переключения каналов". Если режим
последовательного переключения не активирован, то вместо него используется
мультиэкранный режим "4 в 1" (режим квадратора).
