101
Приложение: Порядок подключения модема
После установки клиентской программы выполните приведенные ниже инструкции. Клиентская
программа прилагается на компакт-диске.

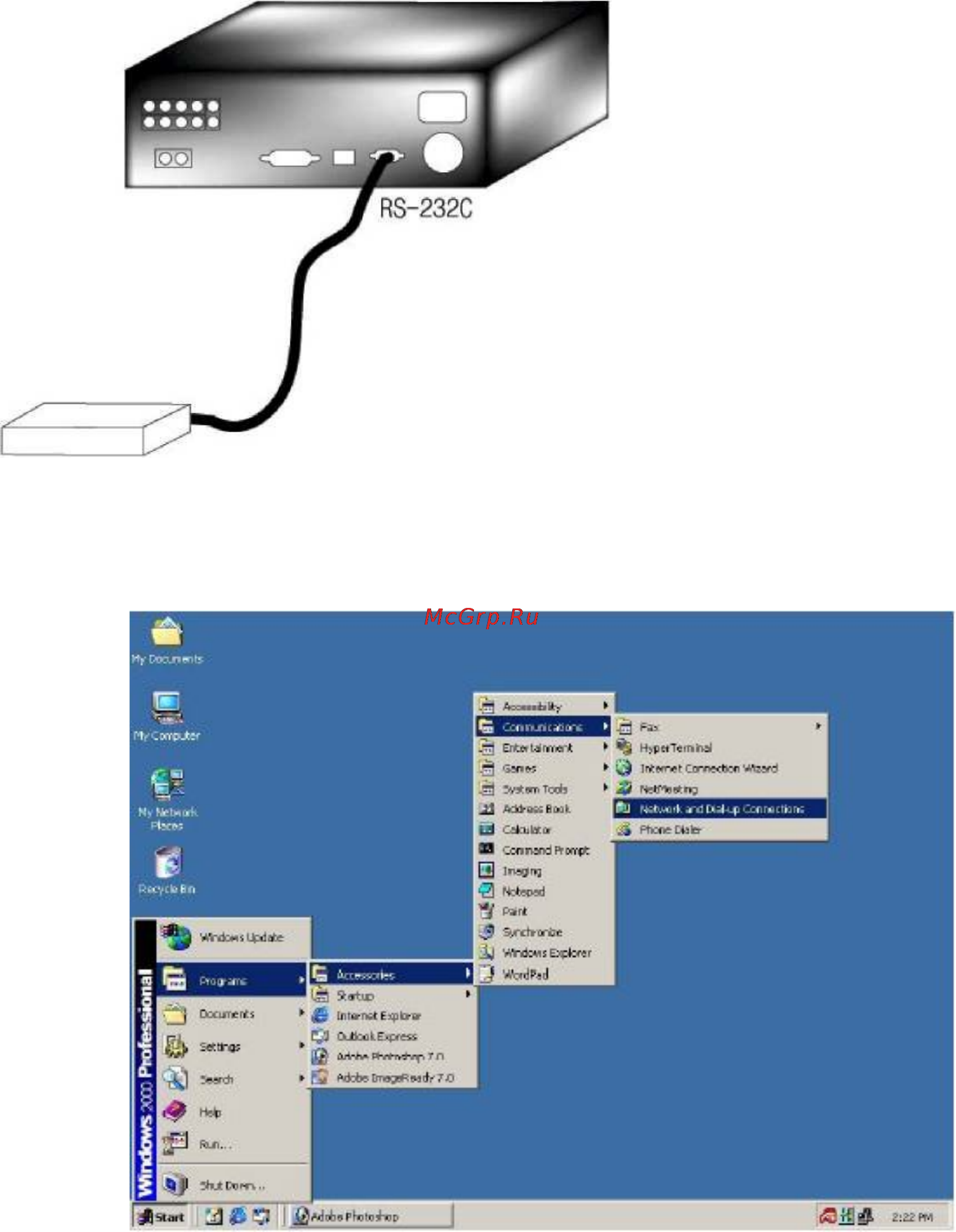

1) Подключите модем к задней панели видеорегистратора через порт RS-232C. (MODEM)
2) Войдите в меню:
Start → Programs → Accessories → Communications → Network and Dial-up Connections
