46
ФУНКЦИЯ PAN/TILT/ZOOM
(Поворот/Наклон/Масштабирование)
1. Для вызова функции управления поворотом/наклоном камеры следует переключить эту камеру
на полноэкранный режим.

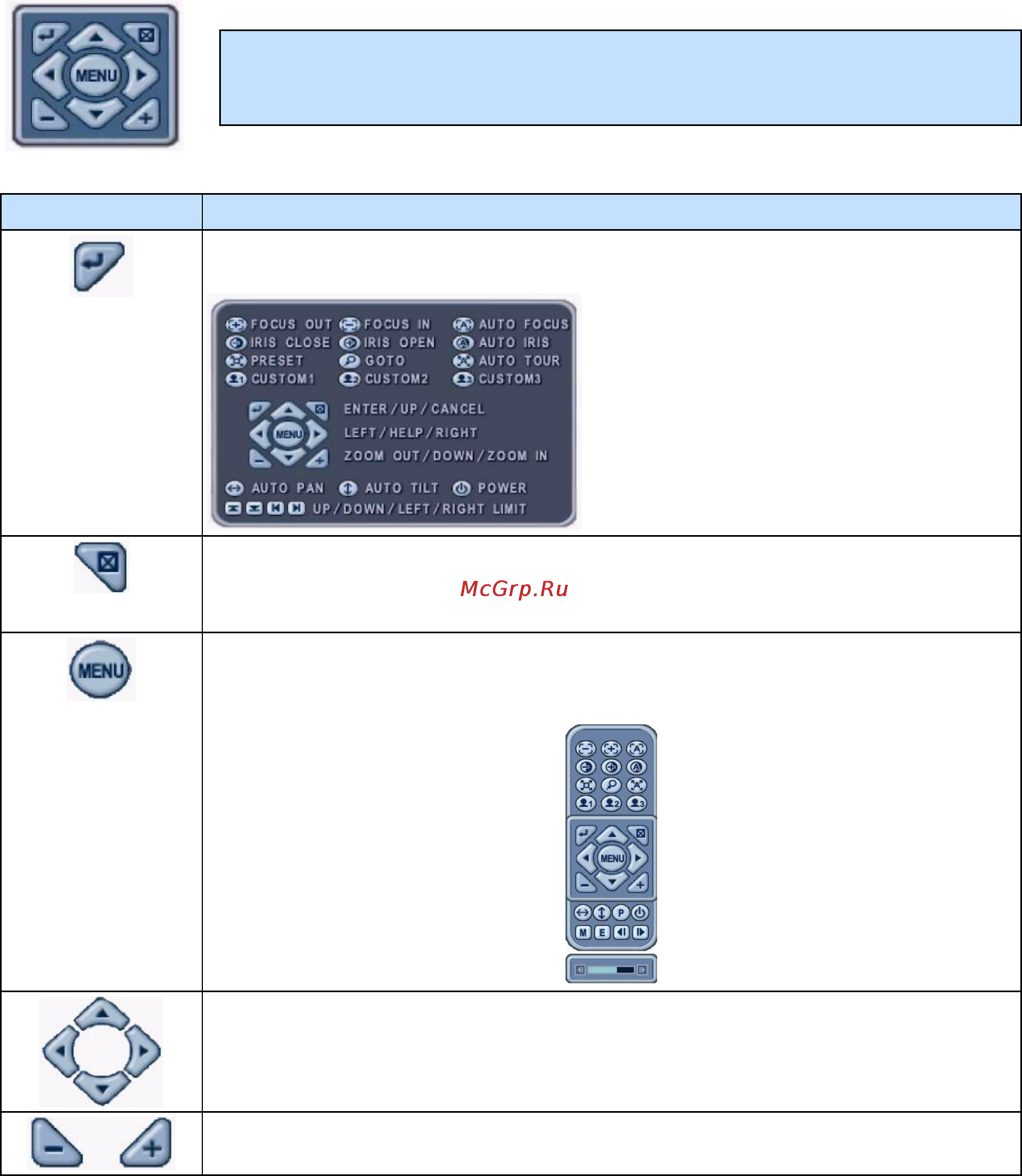

2. Нажмите кнопку [P/T/Z/FOCUS]. На экране появится контекстное меню, как показано ниже.
Примечание.
Особенности управления изложены в меню диалоговой справочной системы.
(Help)
ПАРАМЕТР ВЫПОЛНЯЕМЫЕ ДЕЙСТВИЯ
Кнопка [ENTER]
• Служит для вызова диалогового справочного меню "HELP".
Для входа в
меню снова нажмите кнопку [ENTER], для отмены нажмите [CANCEL].
Кнопка [CANCEL]
• Нажмите для выхода из окна "PAN/TILT".
Кнопка [MENU]
• Вызывает расширенный интерфейс управления PTZ-камерой, позволяющий
более полно использовать функции управления. При повторном нажатии
кнопки вызывается контекстное меню.
• Кнопки управления наклоном PTZ-камеры
• Кнопки управления поворотом PTZ-камеры
• Кнопки управления масштабированием
