5. INFO (Сведения о системе)

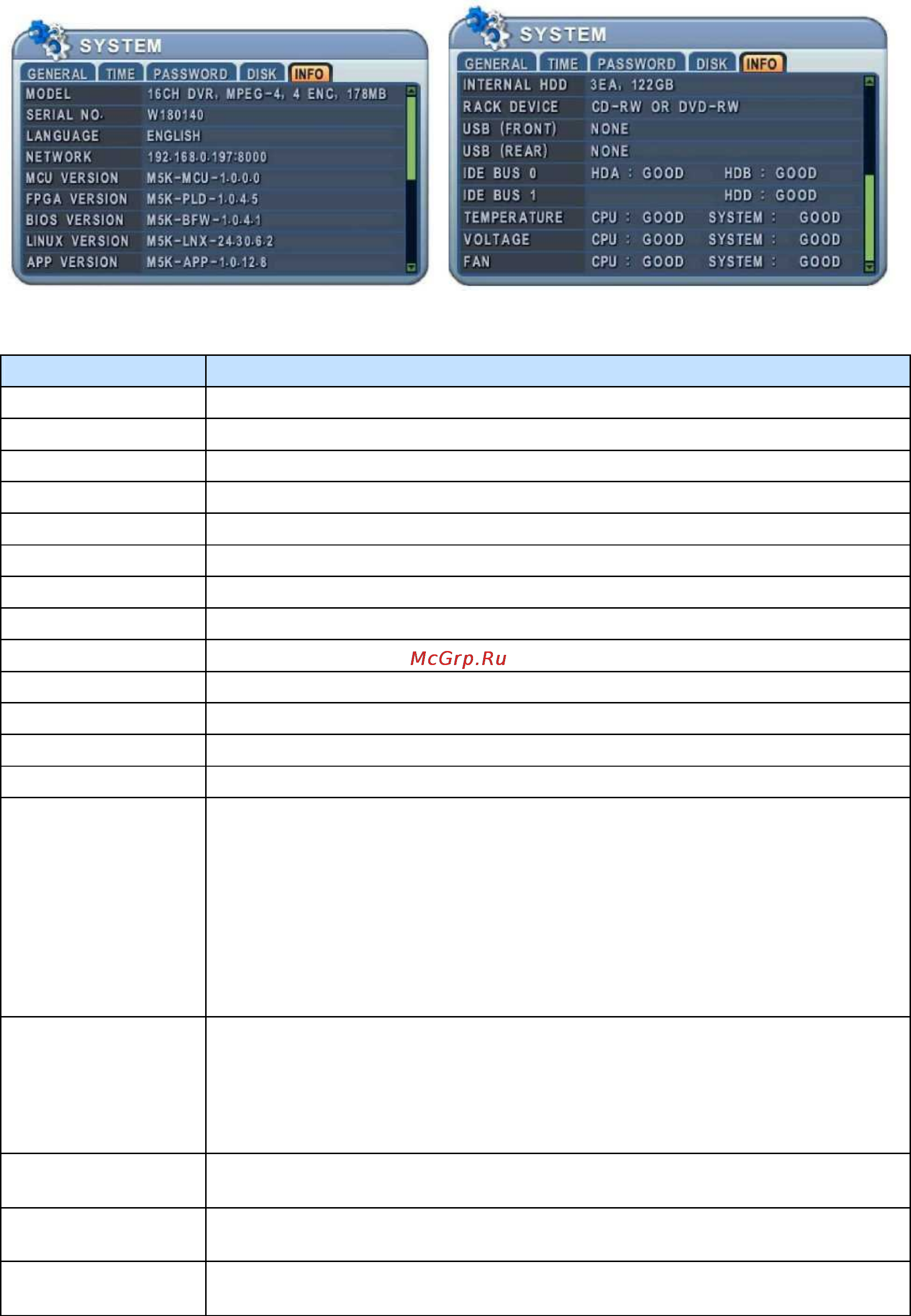

Данный раздел меню содержит следующие сведения:
Параметр Описание
MODEL • Число каналов и тип сжатия видеосигнала.
SERIAL NO. • Серийный номер устройства (имя хост-машины).
LANGUAGE • Язык интерфейса данного устройства.
NETWORK • Текущий IP-адрес и порт устройства.
MCU VERSION • MCU-версия данного устройства.
FPGA VERSION • FPGA-версия данного устройства.
BIOS VERSION • Версия Bios данного устройства.
LINUX VERSION • Версия Linux данного устройства.
APP VERSION • Версия прикладной программы данного устройства.
INTERNAL HDD • Количество жестких дисков и их общая емкость.
RACK DEVICE • Тип съемного привода: DVD или CD/ HDD
USB (FRONT) • Тип устройства, подключаемого к переднему разъему USB.
USB (REAR) • Тип устройства, подключаемого к заднему разъему USB.
IDE BUS 0 • Статус жесткого диска на первом контролере (Primary HDD).
A: Master (главный), B: Slave (второстепенный)
Примечание.
Отображается в том случае, если жесткий диск поддерживает функцию
S.M.A.R.T.
В случае появления предупреждения "WARNING" следует
поменять данный жесткий диск на новый (NEW HDD).
**
Появление сообщения "ERROR" (Ошибка) указывает на механическое
повреждение жесткого диска.
IDE BUS 1 • Статус жесткого диска на втором контроллере (Secondary HDD).
C : Master
(главный) , D : Slave (второстепенный)
Примечание.
По умолчанию встроенный CD/DVD-RW-
привод устанавливается на
второстепенный контроллер Master.
TEMPERATURE
Температура центрального процессора и системы: Good (Норма), Bad
(Внимание!), Warning (Предостережение!).
VOLTAGE
Параметры сети питания: Good (Норма), Bad (Внимание!), Warning
(Предостережение!)
FAN
• Состояние вентилятора системы: Good (Норма), Bad (Внимание!), Warning
(Предостережение!)
